3.2背光灯升压板的功能、检测及代换
背光灯升压板，顾名思义是对背光灯供电升压的器件，简称升压板、又称高压板，屏逆变压器（简称逆变器，英文“Inverter”，简写“INV”）。

经验
背光灯升压板上的元器件布局紧凑，工作电流大（6,10A），输出的交流电压高，所以故障率很高，仅次于电源板。

技巧
背光灯升压板正常工作的表现：液晶屏组件内的灯管亮；万用表置交流电压档后其表笔接触到背光灯升压板的输出接口外壳，应有20～30VAC感应电压；开机后高压棒触碰灯管接口的引脚应有微弱蓝色火花出现。

3.2.1背光灯升压板的功能及识别
    背光灯升压板是一种DC-DC转换器，受主处理信号板上的CPU控制，把电源板提供的＋24V（少数为＋120V电压、少数小屏幕为＋12V），转换成高频高压交流电压（40～100kHz, 800～1600V，启动时则高达1500～1800V），供给液晶屏组件内的背光灯管，点亮背光灯管，作为液晶屏面板的背光源。

    具有节能功能的液晶电视机背光灯升压板，还要根据主信号处理板上CPU输出的背光亮度控制命令，自动调整输出的高频高压脉冲的宽度，以调整液晶屏组件内的背光灯管发光强度，实现背光亮度模式调控。背光亮度模式分为：标准发光、节能1发光、节能2发光。

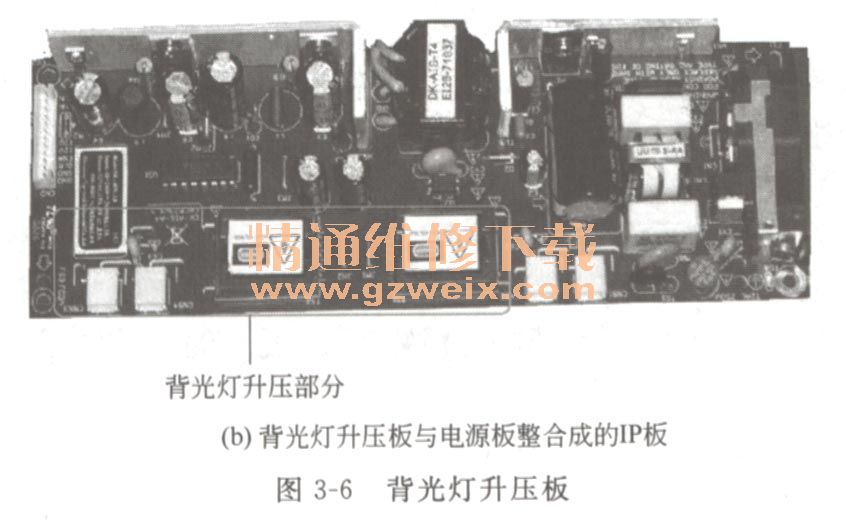

    图3-6是背光灯升压板实物。电路板呈现条状，其上有两个至几十个相同的、体积大的高压变压器，还有与高压变压器数量相同的、有两个粗引脚的灯管连接口。

按背光灯升压板与屏内灯管连接方式分类有：多根灯管独立连接、所有的灯管并联。目前的液晶电视机一般采用前者，其上的各变压器次级独立，一个变压器驱动液晶屏组件内的1～2个背光灯管。由此推理，背光灯升压板设置有多个高压变压器，液晶屏内设置有同等或两倍数量的背光灯管。

3.2.2升压板的工作条件及单独测试
    背光灯升压板在工作条件（包括模拟条件）正常时，就会启动工作，由灯管连接口输出相应值的高频高压脉冲，启动液晶屏组件内的灯管发光。
（1）背光灯升压板的工作条件
    图3-7是背光灯升压板的工作条件，包括供电电源、背光灯开／关控制信号、带有负载（背光灯管）；有的还包括背光灯亮度控制信号，这仅见于用户菜单中有节能模式或光源调整项的机型。

    ①供电电源符号“V CC”，一般为24V，少数为120V，少数小屏幕为12V，一般来自电源板。
    ②背光开／关控制信号又称背光开／关控制电压，英文“Backlight ON /OFF Control Voltage，简写为“BK LIGHT ON/OFF”或“ON/OFF”, “BL-ON”。有的称为开机使能信号，用符号“BKLT-EN”或“ENA”、“EN”表示，也有的用符号“ASK”表示。这个信号来自主信号处理板的CPU，为高／低电平形式，一般高电平（＋3V或＋5V）为启动背光，低电平（0V）关闭背光灯。

    ③背光亮度控制信号用符号“BRI”，或“PWM （PWM Dimming Control Voltage） ”“BKLT ADI”, “DIM”表示。这个信号用于控制背光灯的亮暗程度。信号形式有两种：高／中／低电平式、PWM脉宽调制式。

    a．高／中／低电平调光。这种形式的背光亮度控制信号所输入电平状态，对背光灯管亮度调整的方向，会因背光灯升压板的电路结构不同，有的为同向关系，例如海信TLM3277液晶电视机，背光调整电压在标准为高电平（3V）、节能1状态为中电平（2. 4V）、节能2状态为低电平（2V）；有的为反向关系，即调光信号亮度高时，背光灯亮度下降。

    b. PWM调光。由主信号处理板上的 CPU直接产生一个100-250Hz的PWM脉冲波形送到背光灯升压板，通过控制该PWM脉冲波形的占空比去控制背光灯升压板输出开关频率来调整电流，以调整背光灯管的亮度。这个电压值有如下几种：0～3V, 0～3.3V, 0～5V。

（2）背光灯升压板的单独测试

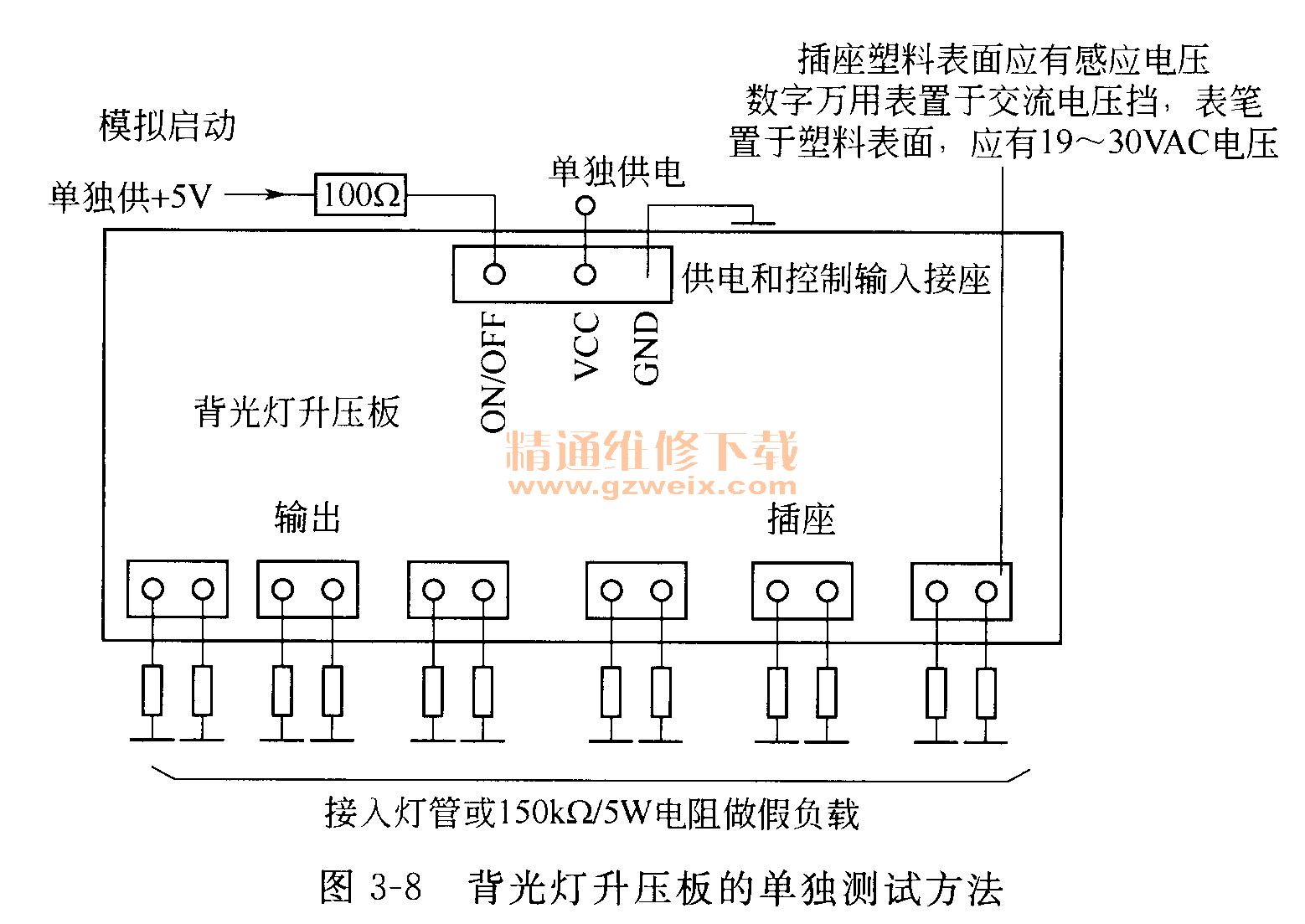

    如图3-8所示是背光灯升压板的单独测试，又称模拟测试，就是把背光灯升压板从整机拆下，人工模拟对背光升压板提供工作条件后，再对背光灯升压板进行测试。

    ①供电电源此值要等于标注值，＋24V（或＋12V, ＋120V）。
    ②背光开／关信号一般高电平（3-5V）开启，低电平（0V）关闭。所以，模拟背光开启方法，通过是在＋5V电源（借用电源板或主信号处理板的＋5V）与背光灯升压板的背光开／关控制脚之间接入一只100Ω电阻，以使背光开／关脚为高电平；模拟背光关闭方法则是把背光开／关脚与地之间短路。
    ③接入负载在各输出口连接灯管，也可连接假负载，方法是所有灯管输出接口各接入一只150kΩ/5W水泥电阻作假负载。如不连接任意一个灯管检修均会导致保护电路启动而影响判断。

警示
高压正常时假负载发热量比较大，要注意不要烫坏其他元器件，更不能手摸灯管及假负载。

3.2.3背光灯升压板的好坏检测及代换
经验
背光灯升压正常的表现有五个：屏亮；黑屏但屏有漏光，从屏后部有些漏光的地方可看到；屏幕上能看到很暗的一点光；背光灯升压板的输出接口表面有19～30VAC感应电压；高压棒接触背光灯升压板的输出接口的引脚时有打火现象。

（1）升压板损坏形式及引起的故障现象
    背光灯升压板常见的损坏形式有两种：一是不工作，二是保护。两者引起的故障现象是有区别的，前者引起黑屏或暗屏，后者为开机屏亮一下变为黑屏。
    背光灯升压板不工作，就不能对液晶屏组件内的背光灯管供电，背光灯就不亮，液晶屏呈现黑屏或暗屏。暗屏是指斜视能够看到淡淡的图像，因为液晶屏组件不同，有些液晶屏会出现光折射现象。
    背光灯升压板保护，背光灯升压板先正常启动工作，但因又执行了过压或过流保护而关闭，所以，这种故障会引起开机瞬间液晶屏亮一下就黑屏。此时，有的机型伴音、遥控、面板按键操作仍正常；有的机型电源灯颜色变换，如比较老的机型中由红色转变为绿色，新的机型中电源指示灯转换一下颜色后又回归为初始颜色；有的机型电源指示灯常亮。这些差别主要是保护电路的有无、保护取样点及电源指示灯的连接方式不同所致。

    背光板不良引起的常见现象有。
    ①黑屏、背光灯不亮如果把屏组件置于日常灯管前，能看到基本正常的图像。
    ②开机时背光灯闪一下就黑屏。
    ③开机后有光栅，工作一段时间光栅消失。
    ④亮度偏暗。
    ⑤机内出现异常叫声。
    ⑥干扰主要有水波纹干扰、画面抖动或跳动、星点闪烁。
    ⑦不通电即电源指示灯不亮、无光栅、无伴音。

（2）升压板的好坏判断
    ①直观法有下列任意一种情况，就可肯定背光灯升压板损坏。
    a．图声及操作正常只是机内有异常叫声，且叫声出自背光灯升压板上的高压变压器。
      b．背光灯升压板上的灯管接口打火，且开机后光栅消失。
      c．背光灯升压板上器件有外在损坏状，如高压变压器烧焦。
      ②测灯管输出口表面的感应电压万用表置于交流电压挡，表笔接触到背光灯升压板的输出接口表面绝缘体，如有19～30VAC感应电压，说明升压板工作正常；否则说明背光灯升压板没有正常工作，如继续测升压板的供电电压为＋24V或＋12V正常值，背光灯开／关控制脚能为3～5V高电平开启值，就可判断背光升压板有问题。

经验
测背光灯开／关控制脚电压，应在背光灯升压板还没有保护前就开始测试，如果刚刚测试到正常电压时背光灯便熄灭，也属于正常，原因是背光灯或电路异常导致了保护。所以，建议在开机时测试。

    ③高压棒触碰法开机后，马上用高压测试棒（也可用万用表）接触高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，说明背光灯升压有高压脉冲输出，可认为背光灯升压板基本正常（但不能排除电压、电流保护异常），反之相反。

经验
这里强调开机后马上进行测试，主要是为了避免保护电路启动后造成误判。根据实际经验，冷机时即使灯管损坏，保护电路启动也需要几秒的时间，而热机或者刚断开电源不久又重新通电，保护电路启动仅需1～2s，因此要掌握好检测时机。

（3）背光灯升压板的代换
    由于液晶屏的尺寸及其内灯管的数量、点亮电压、启动特性不同，这就要求背光灯升压板输出的脉冲参数必须与所驱动的液晶屏组件相匹配。所以，目前液晶屏与背光灯升压板基本都是配套提供。
    同一尺寸的液晶屏型号不同，其背光灯升压板组件不同，原则上不能相互代换。如果代换，要注意供电电压一致，接口大小、数量、引脚功能一致。

警告
用窄口高压板代换宽口高压板时，由于窄口高压板一组两只灯管回路不同（只有少部分高压板是相同的），故不能简单地将两个低压接口并联，需要视液晶屏灯管接线情况，将低压线分开，然后对应连接好，否则可能会引故障。

警告
网上邮购的万能背光灯升压板，虽然能把灯管点亮，但会严重影响灯管的使用期。

3．3主信号处理板的功能、检测及代换

经验
主信号处理板的功能最多，电路结构最为复杂，除其上的晶体易损坏、发热量较大的主芯片和帧存储器易出现虚焊、线路过孔易开路外，其他部位的故障率较低，原因是其工作在低电压、小电流状态。

    主信号处理板，又称主控板、数字板，简称主板，俗称信号板、驱动板。用于接收处理各种视频信号并进行格式转换、液晶显示控制后，形成LVDS格式的数字图像信号，同时产生各控制信号，有的还要完成伴音信号的处理。

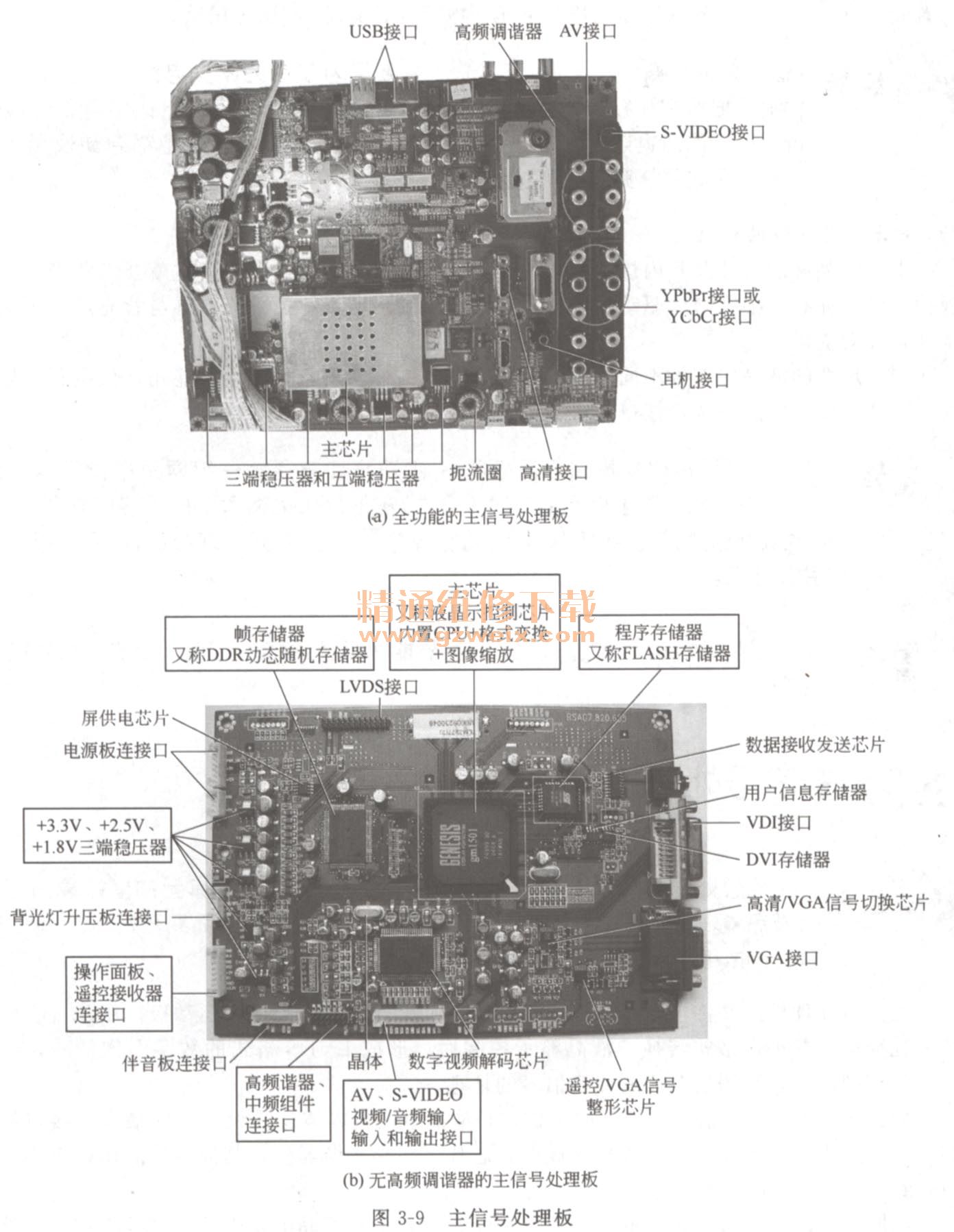

    如图3-9所示是主信号处理板的实物，是液晶电视机内体积最大、器件最多、接口最多的一块线路板。其上除几块大规格集成电路芯片、高频调谐器外，其他器件的体积较小。

（1）主信号处理板的功能
    不同型号的主信号处理板的功能不尽相同，但肯定是液晶电视机的控制中心和信号处理中心，肯定具有以下几基本的功能。
    ①图声信号处理及格式变换功能接收TV视频、AV外部视频、S-VIDEO接口的Y亮度／C色度信号、DVI口的数字式视频信号、YPbPr或YCbCr口的亮度／红色差信号／蓝色差信号、VGA口的RGB模拟三基色／HV行场同步信号、HDMI口输入的高清全数字视频信号，并进行解调、格式变换、液晶显示控制等处理后，转变成音频信号和格式统一的LDVS数字图像差分信号，再通过逻辑板驱动液晶屏显示图像。

②系统控制功能接收处理用户指令，并按逻辑处理后，形成开／关机控制、背光开／
    关控制、背光亮度调整、图像亮度／彩色饱和度／色调／清晰度对比度八音量／音效／静音、调谐、制式、接收模式TV/AV/S-VIDEO/DVI/VGA/HDMI切换等控制信号，控制主信号处理板上的功能电路及整机的工作状态。

    其中的开／待机控制信号要提供给电源板；背光开／关控制信号、背光亮度控制信号提供给背光灯升压板；静音控制信号提供给伴音板；其他信号一般以SDA, SCL总线形式提供给主信号板及其他组件板的各功能电路。

    ③产生字符信号并穿插到图像信号上所有的液晶电视机工作或用户进行节目切换等操作时，屏幕上均以相应的字符显示当前的工作状态或调节模式，这些字符均由主信号处理板的CPU产生，并按要求穿插到图像信号上。

（2）主信号处理板的工作条件
    主信号处理板是整机的控制中心，只对其他组件板输出控制信号，无需外来控制信号，因此其工作条件只一个，即供电电源，其值一般为＋5VS, 5V, ＋12V，有的还包括＋14V,＋16V、＋24V。

（3）主信号处理板损坏引起的故障现象
    ①不通电。
    ②指示灯亮，二次不能开机。
    ③二次开机自动返回待机状态。
    ④无字符、有光栅、有伴音。
    ⑤有字符、无图像或图像异常。
    ⑥TV或AV, YCbCr （YPbPr）, HDMI, DVI, VGA, USB某个模式不能正常工作。
    ⑦电视机功能与所设计功能不一致：
    对于主信号处理板上设置有高频调谐器、中频组件、伴音电路、AV信号输入的电路，还会引起收台少、跑台、无伴音、伴音失效、AV状态无图声、AV状态自动关机等现象。

（4）主信号处理板的好坏判断
    一般根据故障现象，测试信号处理板接口的相应关键点电压来进行。
    ①根据故障判断主信号处理板的好坏由于主信号处理板的功能很多，其损坏引起的故障现象也最多，其中下列故障现象是该板特有故障现象，遇有其中任意一种情况，就可判断主信号处理板损坏。
    a. YCbCr （YPbPr）分量或HDMI高清晰、VGA电脑显卡信号、USB设备信号某个模式不能正常工作。
    b．有字符、无图像或图像异常。
    c．电视机功能与所设计功能不一致。
    ②万用表检测主信号处理板的好坏一般通过测试LVDS接口电压来判断所输出的图像信号是否正常；通过测试电源接口的开／关控制脚电压、背光灯升压板的背光开／关控制脚电压等，来判断主信号处理板输出的控制信号是否正常。下面以长虹LS10机芯的主信号处理板为例说明。
    图3-10是长虹LS10机芯的主信号处理板接口及其关键测试点，从图3-10中可以看出，虽然主信号处理板有众多的接口插座，但实测时需要测试的接口及引脚仅有几个，包括：JP5 LVDS接口各引脚，JP200, JP203, JP204电源板连接口的供电及开／关机控制脚，JP202背光灯升压板连接口的背光灯开／关、背光亮度控制脚。

   a. JP200, JP203, JP204电源板连接接口。各引脚功能及正常值见表3-1，其中5 VMCP正常是其他脚电压正常的前提。

    ·当电视机出现指示灯亮，二次开机后无光栅、无伴音故障时，如测试5VMCU脚电压正常，但STANDBY脚电压不能为4V以上高电平，则肯定主信号处理板有问题；如测试5VMCU脚电压过低或不稳定，在确认开关电源没有问题时，说明主信号处理板存在漏电或过流故障。
    ·当电视机出现二次不能开机，但开机后立即返回待机状态，在确认电源板正常时，很有可能是主信号处理板有故障。

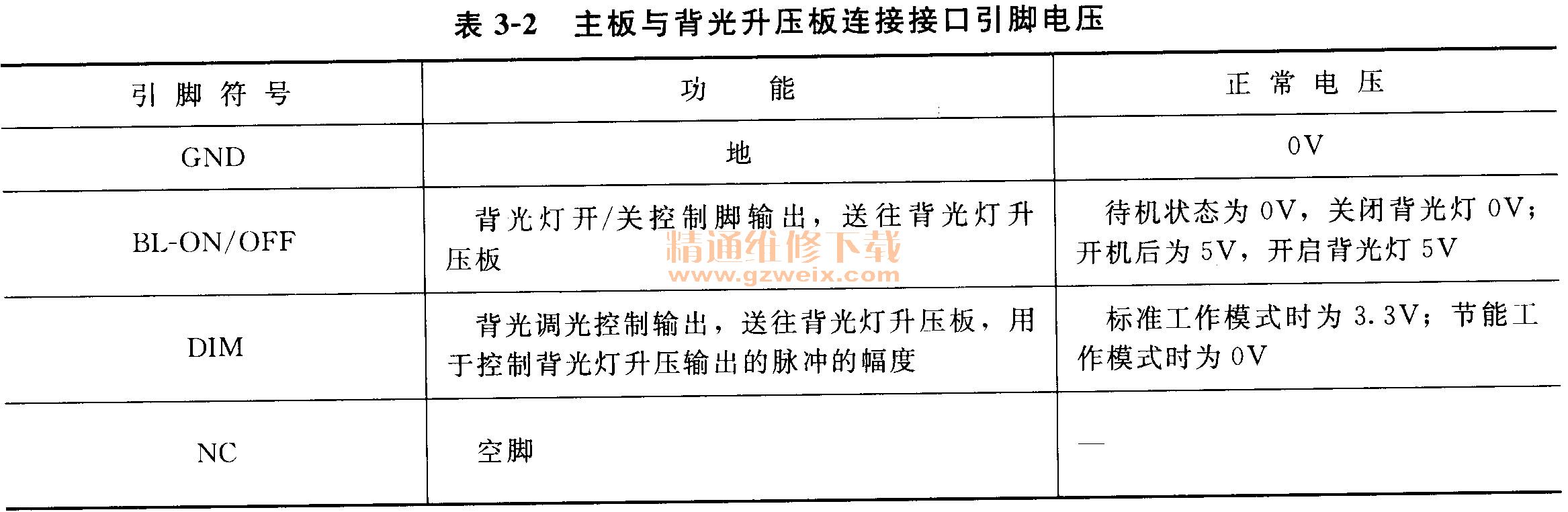

b. JP201, JP202背光灯升压板连接接口。标注有“INVERTER”，各引脚电压正常值见表3-2。如开机状态下，BL-ON/OFF脚不能为高电平，则是主信号处理板有问题。

c. J105 INDS接口测试。其引脚功能及测试值参见表3-3。

    ·当电视机出现有伴音、有光栅、无字符，且为灰暗的白色光栅故障时，若测量LVDS接口上的上屏电源没有，则肯定主信号处理板损坏；如测得上屏电源电压正常，但差分信号脚动、静电压相同，说明主信号处理板有故障。
    ·当电视机出现图像局部拖尾或呈现块状图像、负像时，若测得主信号处理板上的LVDS接口电压正常，说明故障不在主信号处理板。
    ③用代换法法判断主信号处理板的好坏准备一块输出信号格式为LVDS的主信号处理板作为代换板，并且在上屏电压满足屏的要求（如上屏电压与屏不一致时，可通过查询资料通过更换满足其要求）。代换后如果出现图像（图像中心可能会发生偏移），则可判断原主信号处理板有问题。
