（5）主信号处理板的代换
    替换主信号处理板需要注意几下几项。
    ①同机芯、同机型的产品在不同时期生产，可能因主板结构发生变化而不能互换，如长虹生产的LS10机芯电路板前后用了10种，同一个产品如LT3212可能在不同时期生产也使用了不同的电路板，替换时需注意所换电路板的印刷板号。
    ②同机芯的产品因功能不同，电路板上设置的接口端子也不同，所以，通常不能互换。如果要互换，需要做硬件上的改变，同时还要对主信号处理板上的FLASH闪存块进行软件刷新。
    ③代换主信号处理板时，要注意信号处理板上LVDS线输出供电电压要与逻辑板的供电相符，LVDS信号连接线的根数要与屏匹配，LVDS信号格式、LVDS程序要相同，同时还要观察有无ODSEL帧频选择脚、RPF显示旋转设置脚，详细见本章“3. 4. 3逻辑板的代换”。

3.4逻辑板的功能、检测及代换

    逻辑板，一般固定在屏背部，又称屏驱动板，屏中心控制板（简称中心控制或控制板）、显示驱动板、时序控制器（Timer-Control，简写为T-CON）。

经验
逻辑板上的LVDS接口、屏接口，因日久变形和空气灰尘等原因易出现接触不良，引起黑屏、白板、花屏、负像、竖线干扰等故障。

3.4.1逻辑板的功能及工作条件
（1）逻辑板的功能

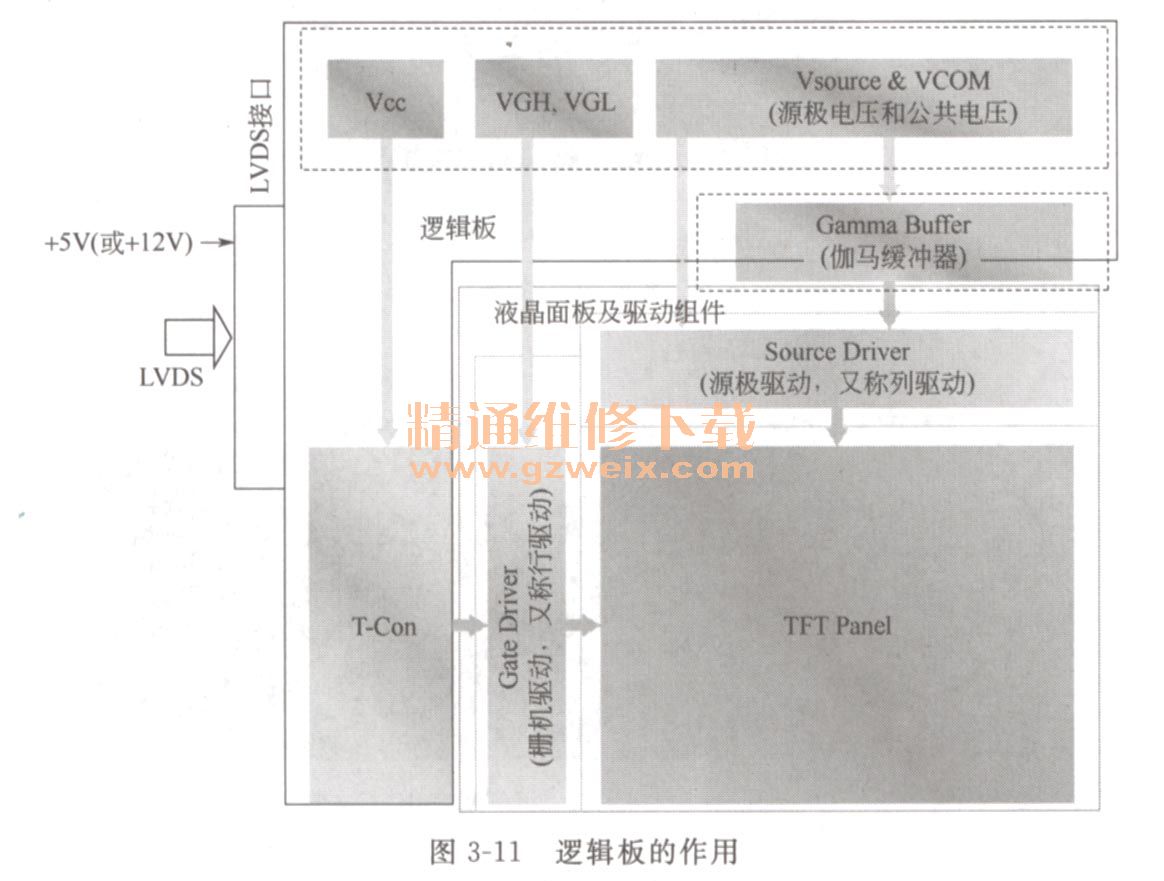

如图3-11所示是逻辑板的作用，从图3-11中可以看出逻辑板的功能有如下两类。

    ① LVDS格式图像信号变换成RSDS格式把直流偏置电平为1. 2V、摆幅为±350mV的LVDS （Low voltage differential signal）低压差分信号，转换为RSDS降低摆幅差分信号，以通过液晶屏组件内的栅极、源极驱动电路，驱动液晶屏上的液晶分子旋转方向，实现背光通过液晶分子光量多少的控制（即光通电的控制），从而显示彩色图像。
    （2） ＋5V（或＋12V）变换为VGL, VGH, VCOM电压把逻辑板输入的＋5V或＋12V电压，变换成VGH, VLG, VCOM直流电压，作为液晶屏组件的工作电压。
    VGH，是Vgatehigh的缩写，译为栅极的高电位，也就是打开液晶屏组件内的晶体管栅极的电压，一般为＋15～＋22V。
    VGL，是Vgatelow的缩写，译为栅极的低电位，也是关闭液晶屏组件内的晶体管栅极的电压，一般为－7V左右。

    VCOM，是Vcommon缩写，译为屏公共极电压。液晶像素一边电极电压为源极驱动电压，另一边为公共电极VCOM。这两个电压差决定了加在液晶分子上的电压，因此VCOM电压对最终的显示效果影响最大，是检修液晶屏幕图像故障必须测量的一级关键电压。

（2）逻辑板板的识别
    图3-12是逻辑板实物，其特点是体积小、器件少、输出接口为扁平插座且引脚数量多。逻辑板通过LVDS接口与主信号处理板连接。

（3）逻辑板的工作条件
    逻辑板的工作条件均由LVDS接口提供，来自主信号处理板，包括：VCC供电电源、LVDS差分信号输入。
    ①供电电源一般为＋5V或＋12V，少数为＋3. 3V或＋18V。

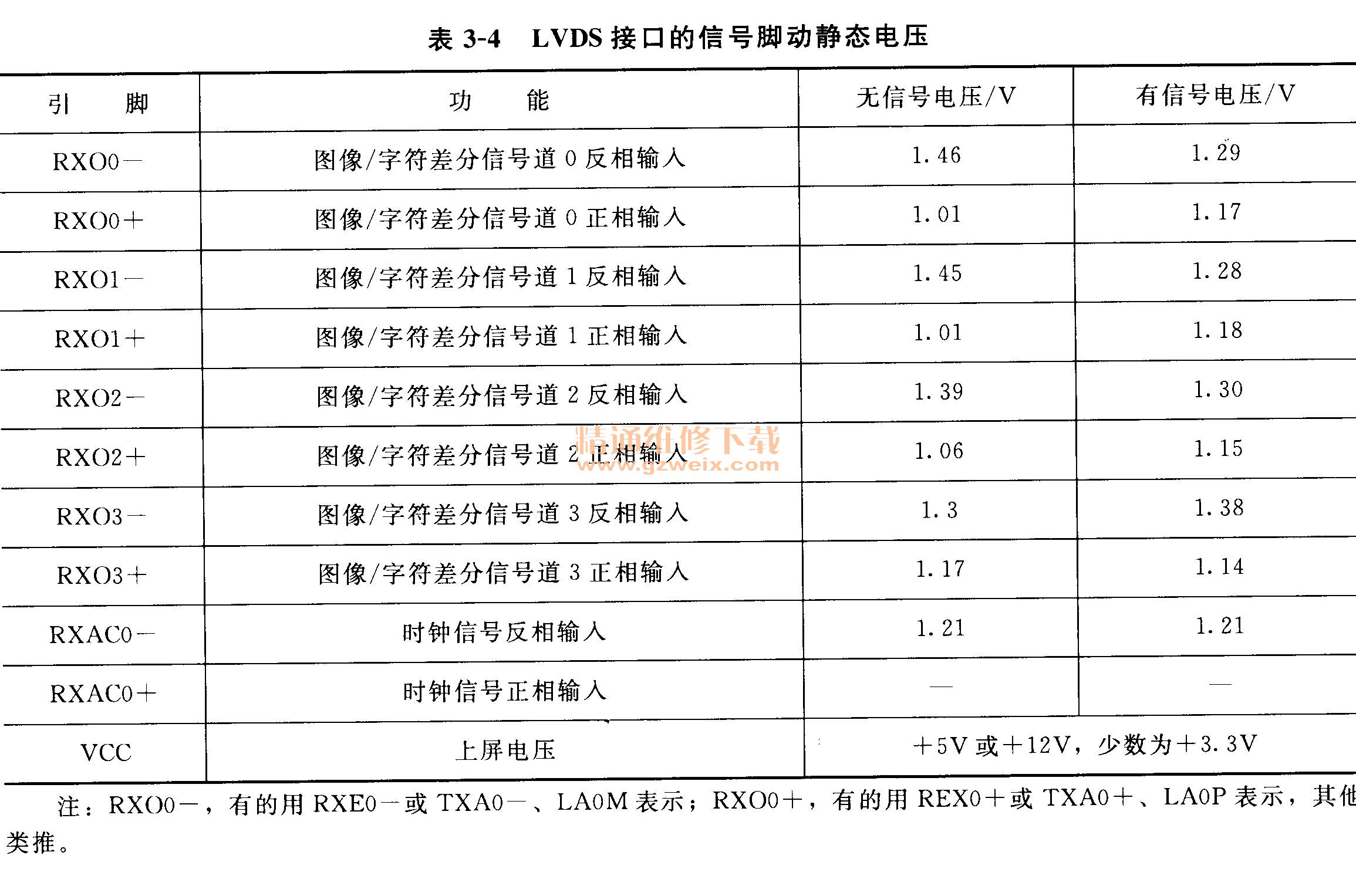

    ②  LVDS差信号输入由于液晶屏的不同，LVDS的差分信号位数会有所不同。其中一对传输的是时钟差分信号（CK），两脚动静态电压均为1. 2V左右；其他几对传输的是图像／字符差分信号，这些信号脚的动静态电压不同。表3-4是某机型LVDS接口信号脚的动静态测试值。

3.4.2逻辑板的好坏检测及代换

    逻辑板不工作，无法对液晶屏组件提供供电及辅助信号，一般会引起液晶屏不发光及发光质量相关的故障现象，包括暗蓝色光栅、黑屏（一般发生在32英寸屏以上）、白屏（一般灰26英寸以下），个别是因为屏的制造程序设置关系，会使背光灯升压板保护而停止工作。

（1）逻辑板引起的常见故障现象
    ①黑屏、背光灯亮。
    ②花屏、图像出现色斑。
    ③白屏、灰屏、暗屏（屏幕能看到很暗的一点光）。
    ④屏幕为暗蓝色，无图像、无字符，但按键和遥控起作用。
    ⑤干扰包括水平线、水平带干扰，竖线干扰、竖带干扰，图像上出现点状干扰。
    ⑥图像的灰度等级失真如图像太亮或太暗、图像灰暗。
    ⑦负像、倒像、图像缺损。

 （2）逻辑板的好坏判断
    ①无字符、有伴音、有灰暗白光栅这种故障一般出现在逻辑板或主信号处理板。实修时，如测试LVDS接口的供电电源正常、信号脚上的动静态电压不同，可判断故障在逻辑板。
    ②图像异常，如出现局部拖尾，或块状如同照片底片的假图像一般出现在逻辑板或主信号处理板、LVDS连接线。实修时，如测试逻辑板上的LVDS接口的供电电源、信号脚上的动静态电压不同，可判断故障在逻辑板。
    ③花屏图像中间夹杂很多细小的彩点一般是逻辑板与屏连接线接触不良，可以插拔线来确认。
    ④屏幕为不定时花屏或无图像常见为LVDS线接触不良，维修一般先把LVDS拔下清理，再重新固定即可。
    ⑤无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）可以测试上屏电压，5V或12V看屏型号而定。再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断故障出现在逻辑板上。

（3）逻辑板拆装及代换
    逻辑板的拆装要点在软排上。拆下逻辑板上的固定螺钉，可见逻辑板通过软排线与屏、主信号处理板相连接。插拔这两种线时要按要求操作。

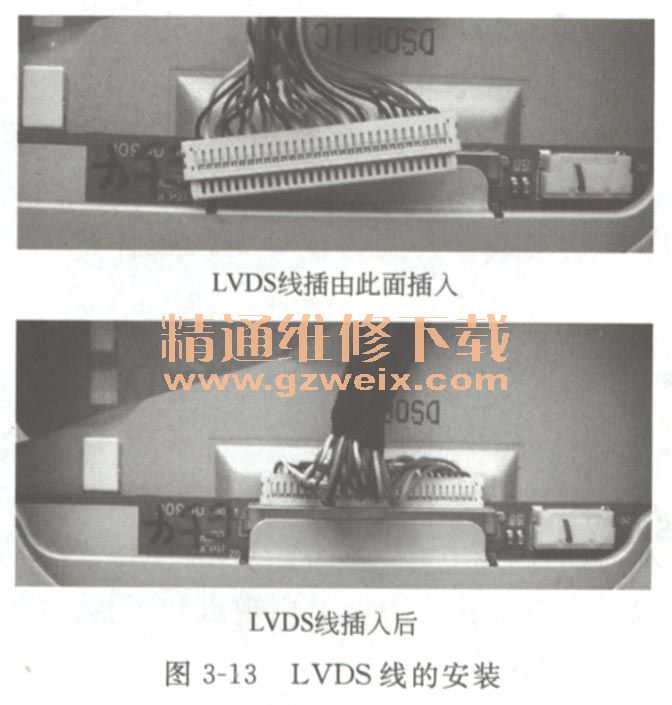

    （D LVDS线的拆装如图3-13所示，在插拔LVDS线时，需特别小心LVDS线逻辑板插口的对接，以防经常插拔LVDS线出现损坏和接触不良等现象。同时还分清LVDS线插的上下面关系。

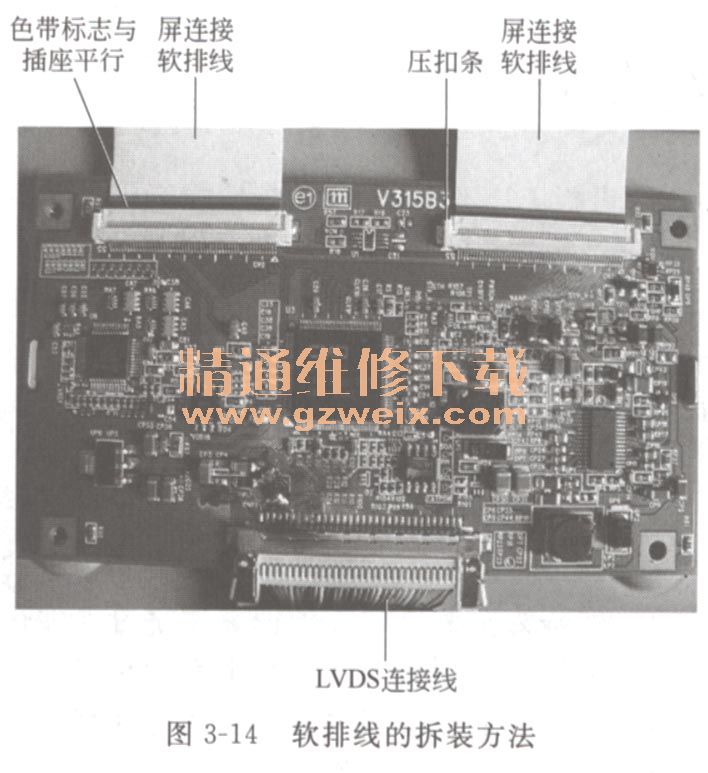

    ②屏连接软排线的拆装如图3-14所示，偏平插座侧端的上部是压扣条。连接屏的软排线上，有规则的色带部分，前面是排线头。拔掉软排线时，需轻翻压扣条，再向外平移软线即可。


安装时，将软排线头端平行插入插座一小槽内，注意线头不翘起、排线不能有弯曲、折叠等现象，否则内部连接可能弄断，使色线部分与插座平衡再压上压条即可。

警告
拆装软线排时，要注意保护插座上的压扣条，如果用力不慎将其扣坏，就只能更换逻辑板了。

（4）逻辑板的代换
液晶电视机的逻辑板是由屏厂家和屏配套提供的，所以，逻辑板代换要做到与屏匹配、工作电压与供电电压一致、接口与原板一致等。具体如下。
    ①工作电压与供电电压要一致逻辑板电路型号不同，要求提供的工作电源电压不同。所以，代换逻辑板时，要注意逻辑板的供电是否与主信号处理板上LVDS线输出供电电压相符，以免电压异常损坏逻辑板或液晶屏。
    逻辑板供电电压是由主板提供的，在主板上靠近LVDS插座处附近会有一个切换LVDS供电的MOs管开关，靠近MOs管处有选择LVDS电压的磁珠或跳线、电感。根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线、电感的接入即可。
    ② LVDS信号连接线的根数要与屏匹配高清（1366 X 768）液晶屏均为单8位LVDS传输，包括8位数据、2位时钟，共10条数据线；全高清（1920 X 1080）液晶屏均为双路LVDS传输，包括8位奇数据、8位偶数据、2位奇时钟和2位偶时钟，共20条数据线。
    ③ LVDS信号格式要相同有的LVDS接口上设置有LVDS信号格式选择，用符号“SEL LVDS”表示。LVDS信号有两种：VESA格式和JEIDA格式。在靠近LVDS插座处会有2个选择，进行0V, 3.3V, 5V和12V几种设置。不同的屏应该选择不同的电压。
    ④ODSEL帧频选择端口电压有些屏具有OD SEL帧频选择端口，如奇美屏。在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频中进行选择，以适应输入信号的帧频。如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。
    ⑤ RPF显示旋转有些机型的LVDS接口引脚设置RPF显示旋转脚，可根据要求设置接地或开路。如奇美某屏高电平图像18。度，低电平不旋转。
    ⑥对应的程序不同的液晶屏一般需要选择不同的LVDS程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

3.5液晶屏组件的功能、检测及代换
    目前，液晶电视机的显示屏普遍采用薄膜晶体管液晶显示屏，英文Thin FilmTransistor-LCD，简写为TFT-LCD或LCD。

（1）液晶屏组件的功能

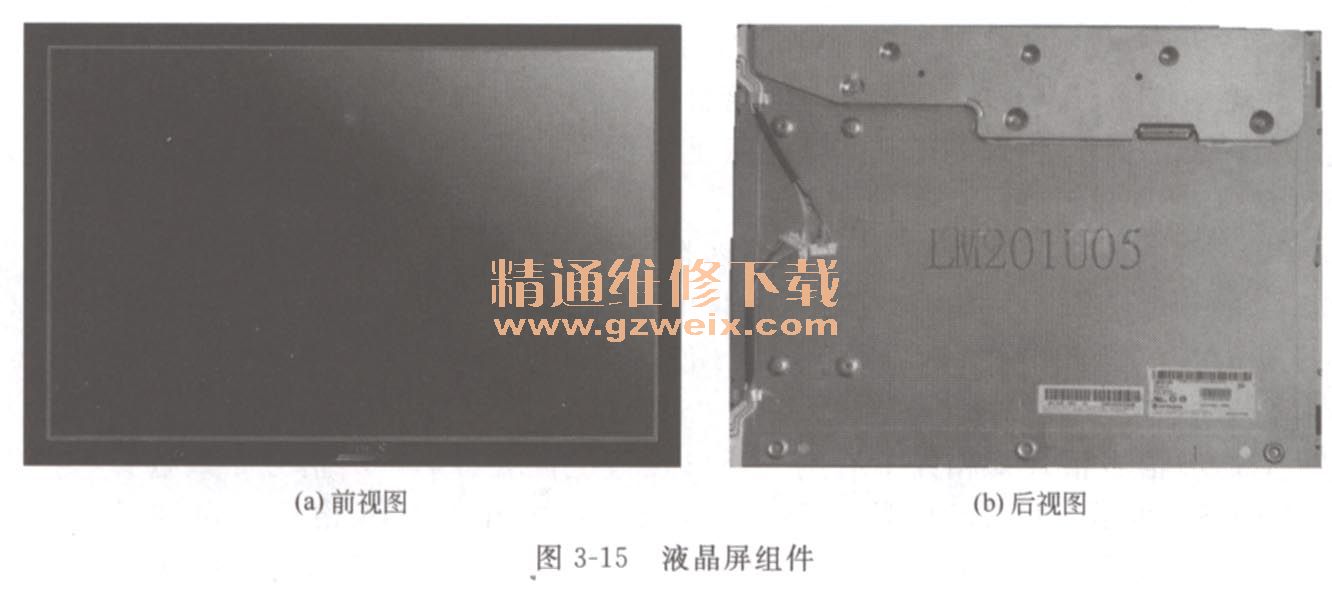

    如图3-15所示液晶屏组件，前面为液晶屏面板，内置背光灯管、行／列驱动电路。液晶屏组件用于显示彩色图像。

    液晶屏面板是利用液状晶体在电压的作用下发光成像的原理。组成屏幕的液状晶体有三种：红、绿、蓝，叫做三基色。它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。因此，精确到“点”的液晶电视比“逐行扫描”的CRT电视高出了一个层次。
    行／列驱动电路在逻辑板控制下，把逻辑板输出的RSDS格式的数字图像信号，逐行着屏，并利用上眼的滞留性，形成一幅彩色图画。
    背光灯，为液晶面板提供背光源，以便于观察明亮鲜艳的彩色图像。

（2）液晶屏组件好坏检测
①典型故障包括：亮点、暗点、屏竖线、花屏、漏液等。
    ②其他故障包括：白屏、黑屏、屏暗、发黄、白斑；亮线、暗线、亮带、暗带干扰（规则且不随图像变化）；开机瞬间有光栅，但光栅很快消失（在黑暗环境下，开机瞬间光栅，但很快消失，这种故障主要是背光灯管损坏引起的）。

经验
液晶屏出现的黑屏故障，包括两个概念：一是背光灯管不亮，其表现是屏幕与关机状态一样，根据屏组件的不同，有的背光灯不亮隐约可看到图像；二是液晶屏面板不亮，此时能够看到屏幕有暗蓝色的光，在实际维修中要加以区分。

（3）液晶屏的代换及注意事项
    同型液晶电视机如使用的屏型号不同，屏的供电电压、LVDS接口类型可能不一样，屏的驱动软件也可能不一样。所以，不能直接代换。
    屏代换要保证与逻辑板、背光灯升压板参数上的匹配，同时还要注意与主信号处理板连接接口的一致。屏代换需从硬件和软件两个方面考虑。
    ①硬件方面
    a．屏逻辑板电源。屏逻辑板电源有5V和12V之分，对5V的屏一定要注意，若接入了12V，就必然将屏的逻辑板烧坏，后果十分严重。改动的地方是在电视主信号处理板上，更换方法见本章上节“逻辑板的代换”，也可参见工厂提供的方案。
    b．屏内的背光灯管参数与背光灯升压板匹配。
    c．液晶屏接口原型一致。
    d．特殊屏必须代换同型号屏。如LG屏中的LC370WXN （SB） （D）型屏，要求主板、电源供电、屏电路供电、逻辑板型号、前光长压板型号都要用与屏相配合的，其他屏幕不能使用。
    ②软件方面主要是输入信号的定时关系三个参数。
    a. LVDS信号的时钟频率，英文LVDS Receiver Clock Frequency,,
    b．帧频，英文Frame Rate。
    c．水平方向显示的列数，英文Horizontal Active Display,,
    需要说明的是，帧频在硬件中有的已用高低电平选取，软件中可不考虑；屏的电源时序一般可不考虑，因为所有屏电源上电时序都是先接入主板电源，然后逻辑电源工作，接收LVDS信号，再点亮背光灯，关机时反之。各种屏的差别是在电源接通、逻辑电源工作和接收LVDS信号、点亮背光灯三者之间的延迟时间略有区别。

    ③注意事项灯管供电插座不可插反，否则会损坏灯管。不要拆卸液晶显示屏面板，其内部有很多线缆或精密光电器件，必须保持高度过清洁。如拆卸，轻则令杂质进入液晶屏内，重则会损坏液晶屏，导致液晶不能正常工作。
