2．3温度控制台及其他工具
（1）温度控制台

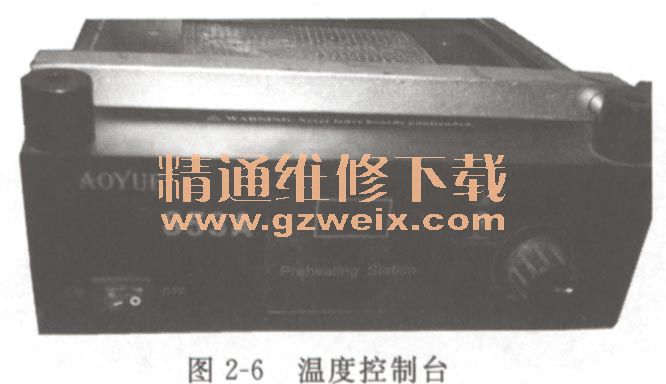

如图2-6所示，又称预热台

（2）防静电护腕套
辅助热风枪安装大规格芯片。

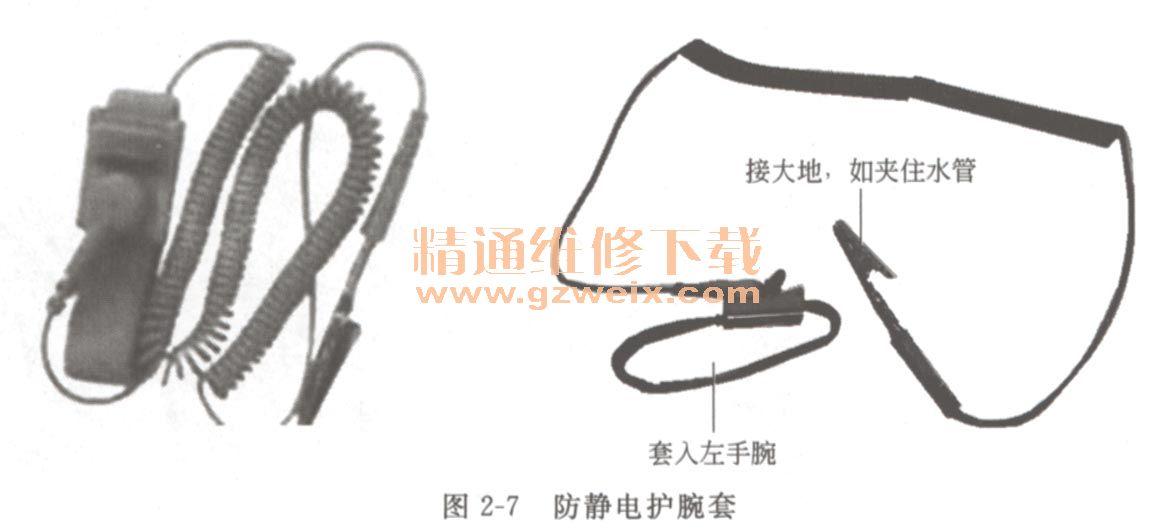

    如图2-7所示是防静电护腕套。顾名思义，防静电护腕套用于防止静电，其套圈配入手腕（一般是左手腕），金属夹应与“大地”连接。这样，手摸电路板时，可把静电释放至大地，防止静电损坏组件板上的集成电路。

（3）其他的工具

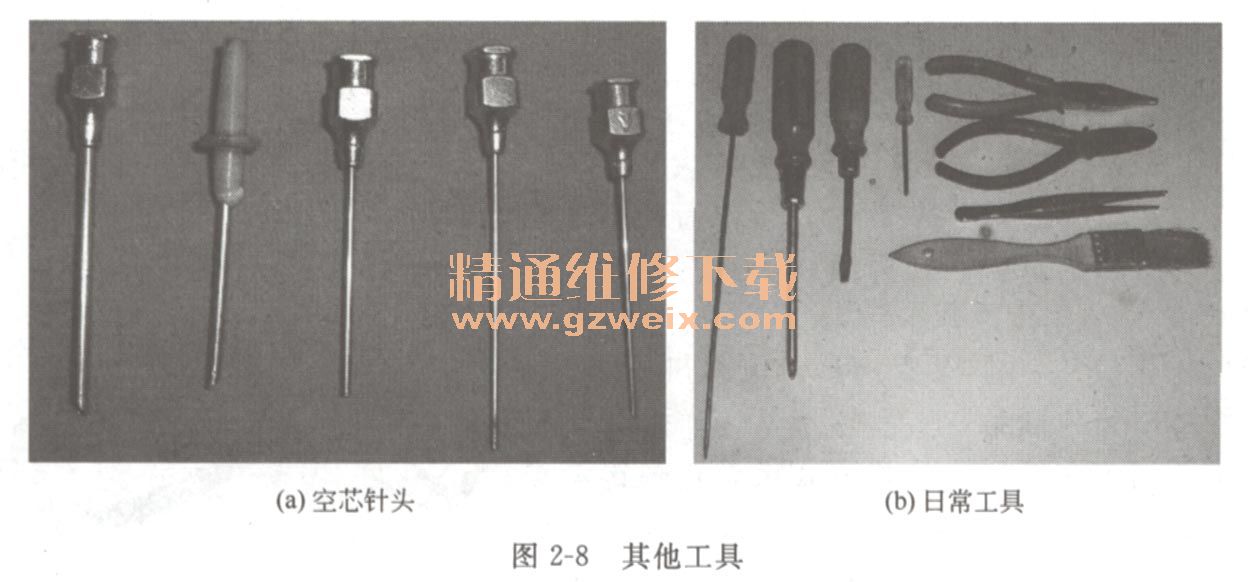

    如图2-8所示，包括日常工具、镊子、空芯
针头等。日常工具，包括大小平头改锥和十字改锥、尖嘴钳、偏口钳、镊子、毛刷，使用方法同于日常，就不用介绍了。

    空芯针头，可采用医用针头，针头直径为9mm, 12mm, 16mm等，电子商店也出售成套的空芯针头，价位也很低，几元即可购到。空芯针头，主要用于辅助电烙铁拆卸分立器件或小规格集成电路。使用时，根据器件引脚粗细，选择相应直径的空芯针头插入到器件引脚上方，在电烙铁加热熔化器件引脚上的焊锡时，左右旋转，使器件引脚与线路板分离开，便于拆下这个器件。

第3章 组件板的功能、检测及代换
导读 本章介绍液晶电视机组件板的识别、好坏检测、代换方法。掌握了本章内容，就可实现对液晶电视机的板级维修了。

技巧
组件板的识别主要是看其上的器件数量、器件大小、器件的外形特点；组件板的好坏检测则根据故障现象＋直观检查＋方用表测试输入／输出接口电压；组件板的代换既要着原组件板的型号、参数，有的还要看屏的参数。

经验
虽然液晶电视机品牌型号不同，使用的组件板数量及名称不尽相同，但故障发生概率却很规律，故障高发生区主要集中于工作在高电压、大电流状态的组件板，如电源板、背光灯升压板。工作在低电压、小电流状态的组件板故障率很低，如主信号处理板、逻辑板。

3.1电源板的功能、检测及代换
    电源板负责整机的电压供给，其工作在高电压、大电流状态，故障率很高，居整机故障率之首。

3.1.1电源板的功能及识别
    图3-1是液晶电视机的电源板。其特点是以分立件为主，且多数器件的体积大、引脚粗、部分还固定在大型散热板上。

    电源板，全称开关电源板，受主信号处理板上的CPU控制，把220V交流电压变换为稳定的＋5VS, ＋5V, ＋12V, ＋24V, ＋14V, ＋16V等直流电压，通过插口提供给主信
号处理板、背光灯升压等组件板。具体如下。
    ①＋5VS  ＋5VStandby的简写，有的还简写为STB，译为＋5V备用电源，即通常所讲的＋5V待机电源，它提供给主信号处理板上的CPU作为工作电压，是唯一不受CPU控制的电源输出，即只有接通220V电源，无论开机状态还是待机状态，这个＋5VS均应有输出。
    ②＋12V提供给主信号处理板，少数小屏幕液晶电视机还提供给背光灯升压板。
③＋14V提供给主信号处理板或伴音板，作为伴音功放电路工作电压。
图3-1液晶电视机的电源板实物
④＋16V同上，早期的液晶电视机有的还提供给背光灯升压。
⑤＋24V提供背光灯升压板。

3.1.2电源板的工作条件及单独测试
（1）电源板的工作条件

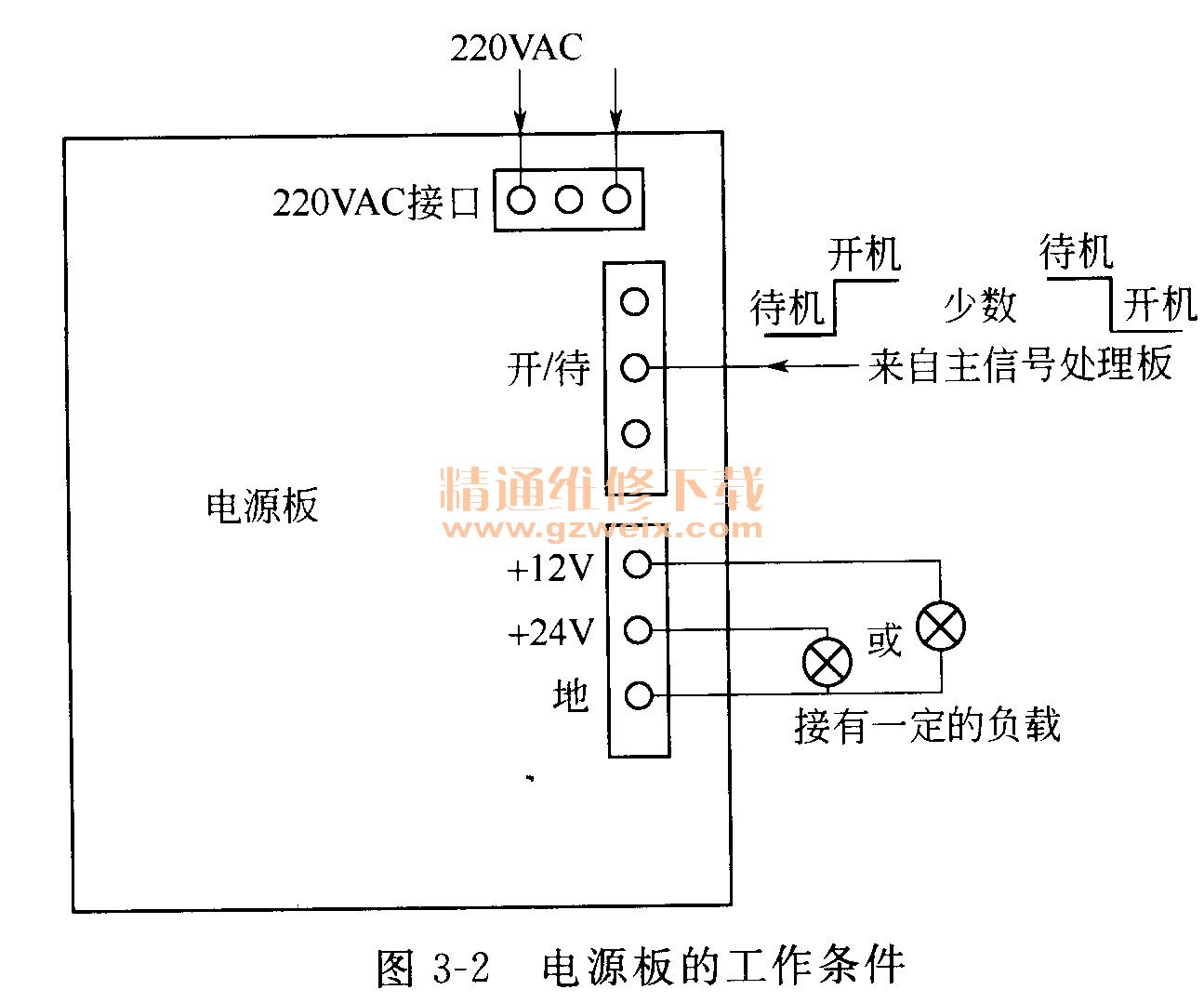

    图3-2是液晶电视机的电源板工作条件。虽然液晶电视机的型号众多，输出电压、输出电流、接口方式及引脚排列不同，但工作条件却相同，包括：输入220VAC、输入开／待机控制信号、带有一定的负载。
    ①  220VAC电源输入电源板输入的220VAC，在液晶电视机允许的电压范围即为正常。
    ②开／待机控制信号开／待机控制信号，一般标注ON/OFF（开／关），或Standby（待命的）及简写STAND, STB, S，或POWER（电源）。该信号为高、低电平形式，如高电平为开机，则低电平为待机，反之相反。
    ③＋24V或＋12V输出端带有一定的负载＋24V或＋12V输出端之所以有要求带有一定的负载，是因为液晶电视机为了提高电网电压利用率、增强EMC电磁兼容性、减小电磁抗干扰EMI，在电源板上增加PFC功率因数校正电路，这个电路具有负载检知功能，当检测到电源板空载时，会自动关闭主电源，停止输出＋12V或＋24V电压，所以电源板正常工作必须带有一定的负载。

警告
也有个别电源板可以空载维修，如海信TLM3270液晶电视机所用的电源板。
（2）电源板的单独检测
    液晶电视机电源板的单独检测，就是把电源板从液晶电视机拆卸下来，人为模拟对电源板提供工作条件（包括220VAC输入、开／待机信号输入、安装假负载）后，再对电源板进行单独测试。
    ①假负载的种类图3-3是可作电源板的假负载器件，包括36V电动车灯泡、12V摩托车灯泡、39Ω/5W电阻。

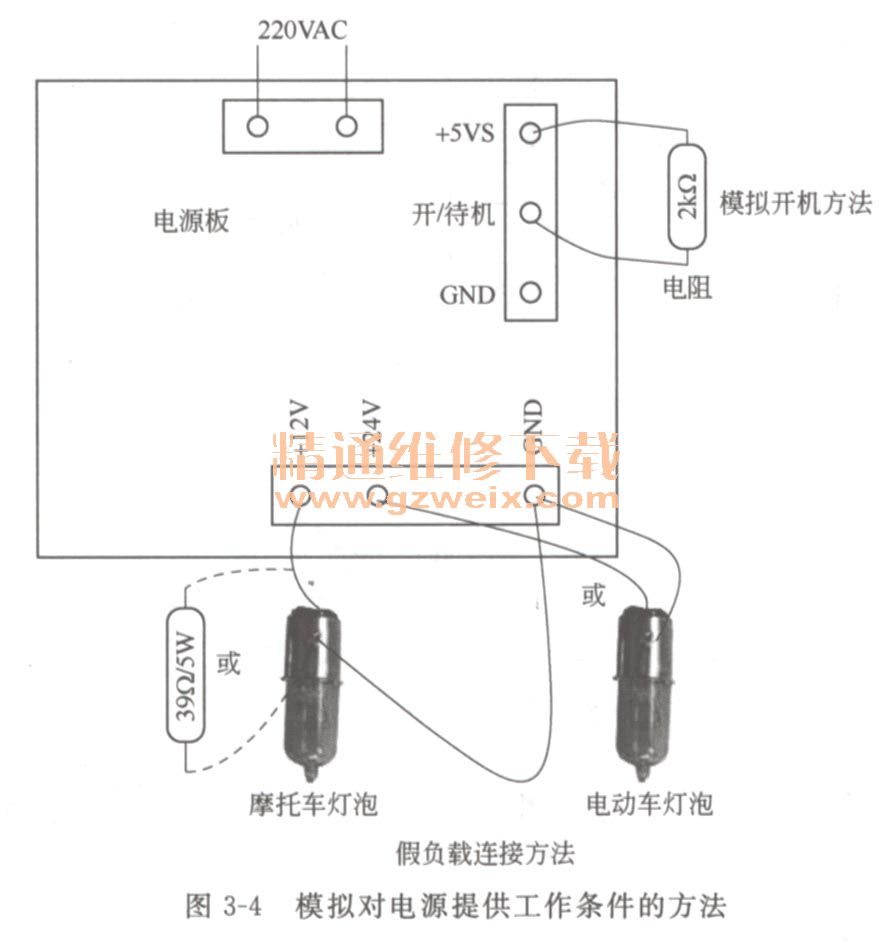

    ②单独测试电源板的方法如图3-4所示，先人为对电源板提供以下三项工作条件，再测试电源板接口的各输出电压，因此，又称模拟测试。正常时，模拟开机状态下电源板接口的各电压输出端的电压应等于其标注值；模拟待机状态下仅＋5VS输出端为＋5V，其他电压输出端应为0V。
    a．模拟输入开／待机控制信号的方法。即人为对电源板接口中的开／待机脚提供高电压或低电压。该脚一般是高电平为开机、低电平为待机。如在接口的＋5VS脚与开／待机控制脚接入一只2kΩ电阻，就可形成模拟开机信号；如在接口的开／待机控制脚与地（GND）短路即，则形成待机控制信号。

    b．在＋12V或＋24V输出端与地之间接入相应的假负载。＋24V输出端的假负载，一般选择36V电动车灯泡或39n/5W电阻；-I- 12V电源输出端假负载可选择12V摩托车灯泡。
    c．单独输入220VAC。在电源板的220VAC插头安装电源线，并接入220VAC。

3.1.3电源板的好坏检测及代换
（1）电源板损坏引起的故障现象
    ①不通电即整机表现无光栅、无伴音、电源指示灯不亮，机内无任何通电反映。
    ②指示灯亮、不能开机即电源指示灯亮、无光栅、无伴音。
    ③指示灯亮，开机瞬间有光栅，但光栅很快消失。
    ④保护性关机即指示灯亮、开机瞬间无光栅、无伴音，电视机在很短时间内自动返回待机状态。
    ⑤屏幕上有水平或垂直干扰带（线）。
    ⑥黑屏。
（2）电源板的好坏判断
    ①直观判断电源板的好坏不通电故障，95％以上是电源板损坏，如用户自述出现故障时，出现了掉闸现象，就可百分之百肯定电源板损坏了。如看到电源板上某个器件有烧焦、炸飞，保险管熔断，压敏电阻或集成芯片有裂纹或鼓包，大电解滤波电容任意部位鼓包、附近有透明状的电解液，也要判断电源板是否损坏。
②万用表判断电源板的好坏利用万用表测电源板接口的引脚电阻，来判断电源板是否存在开路、短路、漏电现象。这种情况一般需要手中有相应的正常数据作比较，或有一定的经验。维修时更多使用的是电压法，下面以长虹LS10机芯的电源板为例说明。

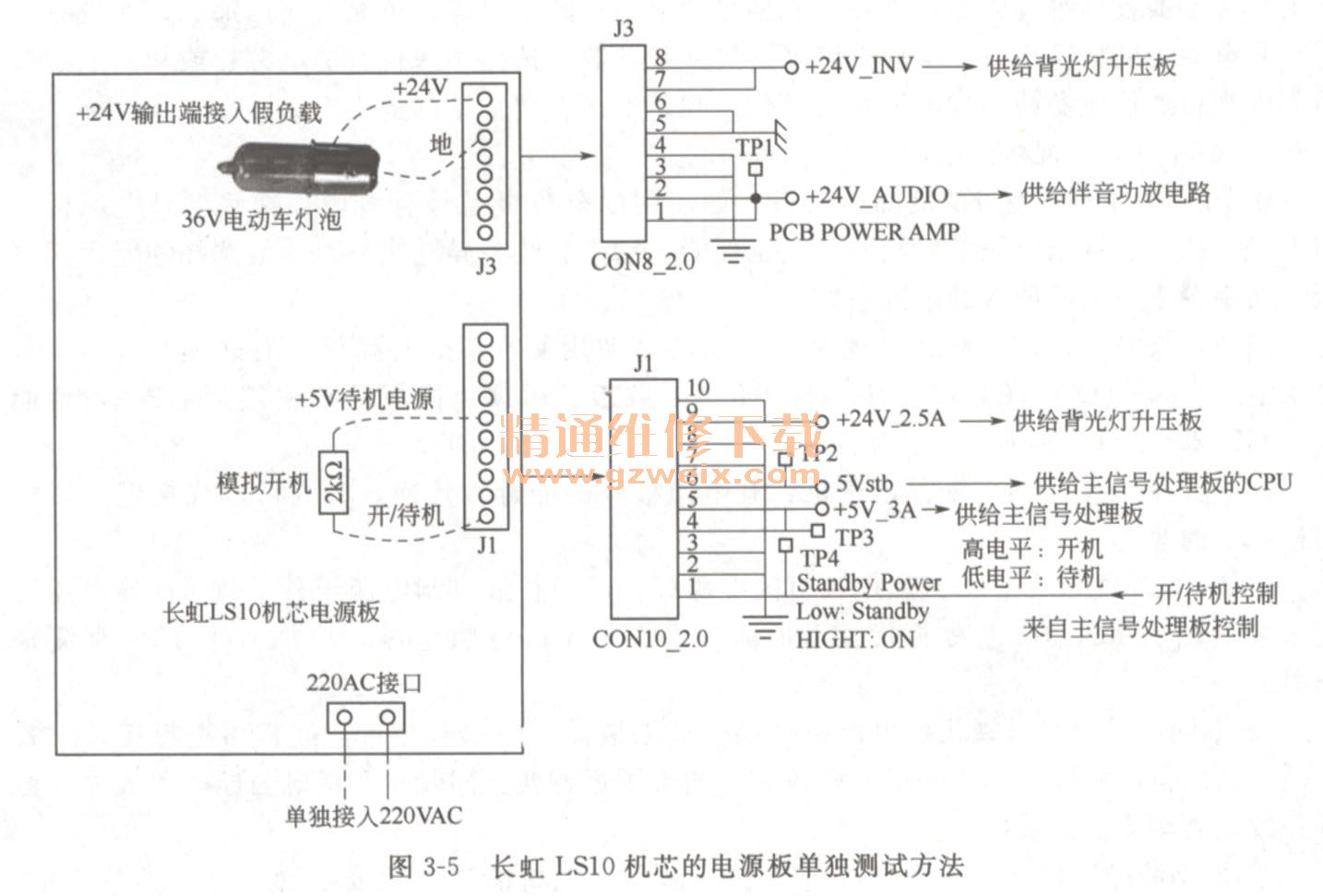

    图3-5是长虹LS10机芯的电源板，其中的虚线表示的是电源板的单独测试方法。该电源有五路输出电压，包括＋5_stb, ＋ 5_3A,＋ 24_2. 5A, ＋ 24又_UDIO,＋ 24_INV。
这五路电压在待机状态时只有＋5 V_stb端输出＋5V、其他端为0V，开机均应等于标注值。


    实修时，电源板在整机上的好坏检测顺序一般为：先测＋5 V_ stb待机电源输出，再测其他路电压输出，并根据测试结果，确定是否进一步测试开／待机控制脚电压，来确认电源板的工作条件是否具备。
    ①通电源，测11接口的6脚＋5 V _stb输出端电压，测试值低于4. 8 V或不稳定均为异常，此时，可拔掉电源板的所有输出插头，再测＋5V _stb如仍异常，可判断电源板有故障；如恢复＋5V正常值，说明电源板正常，原因是电源板供电的其他组件存在短路或漏电现象，导致电源板负载过重而无法正常工作。
    ②遥控开机后，继续测J1接口的5脚＋5V, 10脚＋24V_2. 5A, J3接口的1脚＋24V_AUDIO, 8脚＋24V _INV的输出电压。测量可能出现的情况如下。

    a．如仅某一路输出电压异常，其他路输出电压正常，可肯定电源板有问题。
    b．均为0V，需继续测J1接口的1脚开／待机控制脚电压，如不能随操作遥控开／关机操作高、低电平变换，说明电源板没有得到正常的开机信号，据此可大致判断电源板没有问题；如能随遥控开／关机操作高、低电平切换，说明开关电源有问题的可能性占95％以上，需在排除电源板接口的各电压输出脚无短路、过流现象后，或接收假负载后仍无电压输出时，才可肯定电源板有问题。

c．均低于标注值，可拔掉J3接口，以断开＋24V_AUDIO, ＋24V_INV的负载，把36V电动车灯泡接至J3插座的8, 6脚。之后通电开机，如各输出电压仍异常，说明电源板有问题。

（3）电源板的代换
    目前液晶电视机与电源板的配套使用情况分为两类：同系列、不同型号的机型采用同一型号电源板；同一型号的液晶电视机，也会因使用液晶屏的参数不同，使用的电源板型号有多种。
    作为一般社会维修人员，准备所有型号的电源板既不可能，也无必要。那么，在没有相同型号电源板的情况下，如何根据液晶屏尺寸及参数，选择手里现有的电源板或从网上购买液晶电视机通用电源板，代换原则又是什么呢。下面介绍常见的解决方案。
    ①品牌液晶电视机的电源板代换
    a．同一品牌同一型号的液晶电视机，如使用的电源板型号有多种，这些型号电源板固定方式、接口、输出电压一般相同，只是性能、功率有些差异。代换时一般选择性能优于原板、功率等于或大于原板的电源板即可。
    例如，长虹LT3212液晶电视机，早期产品使用GP02型电源板，后来使用FSP179-4FO1, SPF205-lEO1 （C）, HS210-4NO1-2型电源板。后续电源板的功率接近GP02，性能高于GP02，能够代替GP02电源板。
    b．同品牌不同型号的液晶电视机，其电源板有的能直接代换，有的可以代换但需对电路进行小的改进。
    例如，如长虹LT3212液晶电视机的电源板，可用长虹自制电源组件GP09代换，还可用永盛宏生的FSP205电源板代换，但需在24V_AUDIO供电端，增加一个12V直流稳压器。
    ②不同型号液晶电视机的电源板代换如果液晶屏的参数相近，通常可选择接口方式相同、输出电压相同、输出功率及电流相近的电源板替换。同时还要考虑与原电源板固定位置一致，否则无法安装固定。
    ③根据液晶屏尺寸及参数选择电源板液晶电视机的功率主要由屏尺寸、参数决定。因为液晶电视机消耗的功率主要是在背光灯上，背光灯消耗的功率占总消耗功率的80％以上，屏的尺寸愈大，背光灯的数目愈多，长度愈长，消耗功率也愈大。一般说来，大液晶屏要大功率电源板。各种尺寸的背光灯消耗的功率大约如下：17寸是25W, 20寸是38W, 26寸是67W, 32寸是110W, 37寸是145W, 42寸是160W。
    ④根据液晶屏的型号或参数，计算出电源板的功率，或电源板提供给背光灯升压板的供电电压及电流值。为了便于理解，下面以仍以长虹LT3212液晶电视机为例说明。
    长虹TL3212液晶电视机使用两种型号的液晶屏：LTA320WT-16L, LC320W01-SLOT,
    a. LTA320WT-16L屏。该屏使用了16只背光灯管，每只灯管耗电7mA（标准发光时）、工作电压1200V。由公式功率W＝电压V×电流I计算，这16只灯管耗电近135W。为了实现灯管正常工作，提供给背光灯升压板的供电电压为＋24V、电流不得小于4. 7A。
    b. LC320W01-SL01屏。该屏对应的背光灯升压板耗电量为92W，要求电源提供给背光灯升压板的电压为＋24V、电流3. 5A。
