第4章 组件板上的易损件维修

    导读本章主要介绍液晶电视机组件板的电路框架结构、主要器件的功能、易损件检测方法及代换。这种维修属于组件板的初级器件维修，是根据故障现象和实修经验，直接切入到易损件的检测，不需电路图纸，也不要求查阅其他资料，但修复率高达60％以上，作为维修人员何乐而不为呢。

经验
液晶电视机出现故障，20％是软件数据错误引起，80％是硬件损坏引起；软件故障只需根据机型工厂提供的资料重新写入数据即可；每个组件板的硬件故障，多数发生在为数不多且固定的几个易损件上，容易掌握。

4.1组件板上的易损件共性
    虽然液晶电视机内的组件板功能不同，其中的易损件名称及作用不同，但如对这些器件的外形特点及损坏形式进行归类，不外乎五种：大体积的器件易击穿或烧坏；接口易接触不良；晶体易开路或频率偏移；供电电路中的保险管和电源芯片易烧坏；液晶屏组件板的背光灯管易开路。

（1）大体积器件易损坏的原因
    大体积器件易损坏的原因，主要是其工作环境恶劣，通常是工作在高压、高温、大电流状态下易被击穿烧坏。
    正因为如此，工厂为降低故障率，设计时要求其耐压高、耐温高、额定电流大，器件体积随之要大，有的还要固定在散热板上，这类器件主要集中各组件板的电源输入和电源输出、背光灯升压板的输出部分，具体如下。

    ①大体积的晶体管，尤其是电源板上的固定在散热板的大体积MOs管、大电流二极管。
    ②大体积的电阻，主要集中在各组件板上的供电电路。
    ③大体积的电解电容，尤其是电源板上的大体积电解电容。
    ④大体积的变压器，尤其是背光灯升压板的高压变压器。

经验
大功率晶体管易击穿；大体积电阻易开路、阻值变大；高压变压器易烧焦、引脚锈蚀开路；电解电容易鼓包、漏液、引脚锈蚀、容量变小、漏电。

 （2）接口易损坏的原因
接口的插座针脚为金属体，易氧化出现接触不良；接口的插头引脚内采用弹性金属片日久弹性下降，不能与插座的对应针脚接触，引起接触不良。
（3）晶体易损坏的原因
    晶体内的石英材料，受振动会出现位移或碎裂现象，造成晶体频率偏移或开路。
（4）保险管和电源芯片易损坏的原因
    保险管用F或FB表示，一般串联在供电电路，当后级电路因故障短路或过流时，就会把保险管熔断。尤其是电源板上的保险管、背光灯升压板上的保险管、逻辑板上的保险管。
    电源芯片要对本板甚至其他板提供工作电压，通常工作在高电压或大电流状态，所以易损坏。
（5）背光灯管易损坏的原因
    液晶屏组件内的背光灯管，是液晶电视机中工作电压最大、工作电流最大的器件。其工作电压在千伏左右，启动时的电压则高达1500V以上。
    掌握了上述特点，再加上下面介绍的内容，在对组件板进行器件维修时，就会做到胸中有数，在短时间内，从器件多达几百甚至几千个以上的组件板上，很顺利地找到“已损坏”的器件。

4.2电源板上的易损件维修
    液晶电视机的电源板属于模拟电路，其上器件数量少，器件多为直插式且器件体积大、引脚少，便于测试和拆装，是最容易进行器件维修的组件板。

经验
液晶电视机电源板的器件维修，与CRT电视机开关电源板相比，有很多相同之处，如均加入相应的假负载就可单独测试，易损件也主要是大功率开关管、大功率整流输出管、大电解电容、大体积供电限流电阻、压敏电阻、保险管。

4.2.1 PFC技术与电源板的结构原理

    PFC是Power Factor Correction的缩写，译为功率因数校正，主要用来表征电子产品对电能的利用效率。功率因数越高，说明电能的利用效率越高。该部分的作用为能够使输入电流跟随输入电压的变换。从电路上讲，整流桥后大的滤波电解的电压将不再随着输入电压的变化而变化，而是一个恒定的值。

（1） PFC功率因数校正电路
    液晶电视机电源板与CRT电视机电源板的最大区别，就是增加了功率因数校正电路，用于升压斩波（Boost），提高了电网电压的利用率，减小了电磁干扰EMI，增加了电磁兼容性EMC。

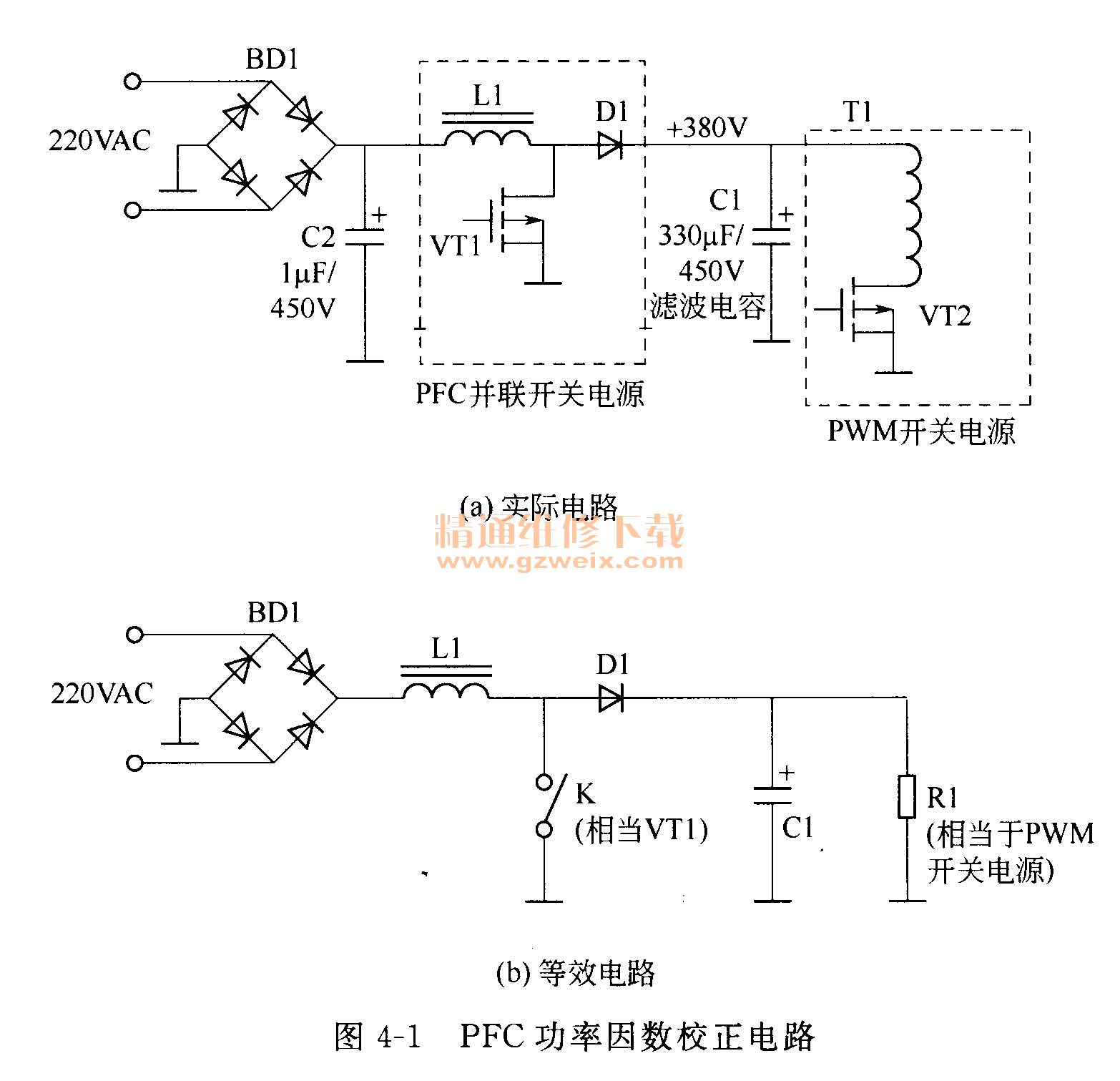

    如图4-1所示是PFC电路，又称升压斩波器式PFC电路、PFC并联开关电源。PFC电路是在整流元件和滤波电容之间增加一个并联型开关电源，起到对滤波电容隔离的效果，以使滤波电容的充电作用不影响供电线路电流的变化，大大降低线路损耗，提高电能利用率，减小电网的谐波污染，提高电网质量。
    当开关K闭合时，桥式整流器 BD1整流输出的电压经过储能电感L1、K接地，电能以磁能的方式存储在电感L1中，感应电动势为左正右负。

    当开关K断开时，电感L1上的感应电动势翻转，由磁能转换为电能，左负右正，此电压与桥式整流输出的电压相叠加，形成＋380V左右电压向储能电容C1及负载R1供电。
    当开关K再次闭合则重复上述过程，但此时由于电容C1存储的电压高于二极管D1正端电压使D1截止，所以，二极管的工作是断续的。由于桥式整流器BD1电压与大电感L1上的电压同时向负载供电，输出电压高达＋375～＋400V。当电网电压为220V时，此电压值为＋380V，所以，俗称PFC输出电压为＋380V。

（2）液晶电视机的电源板结构

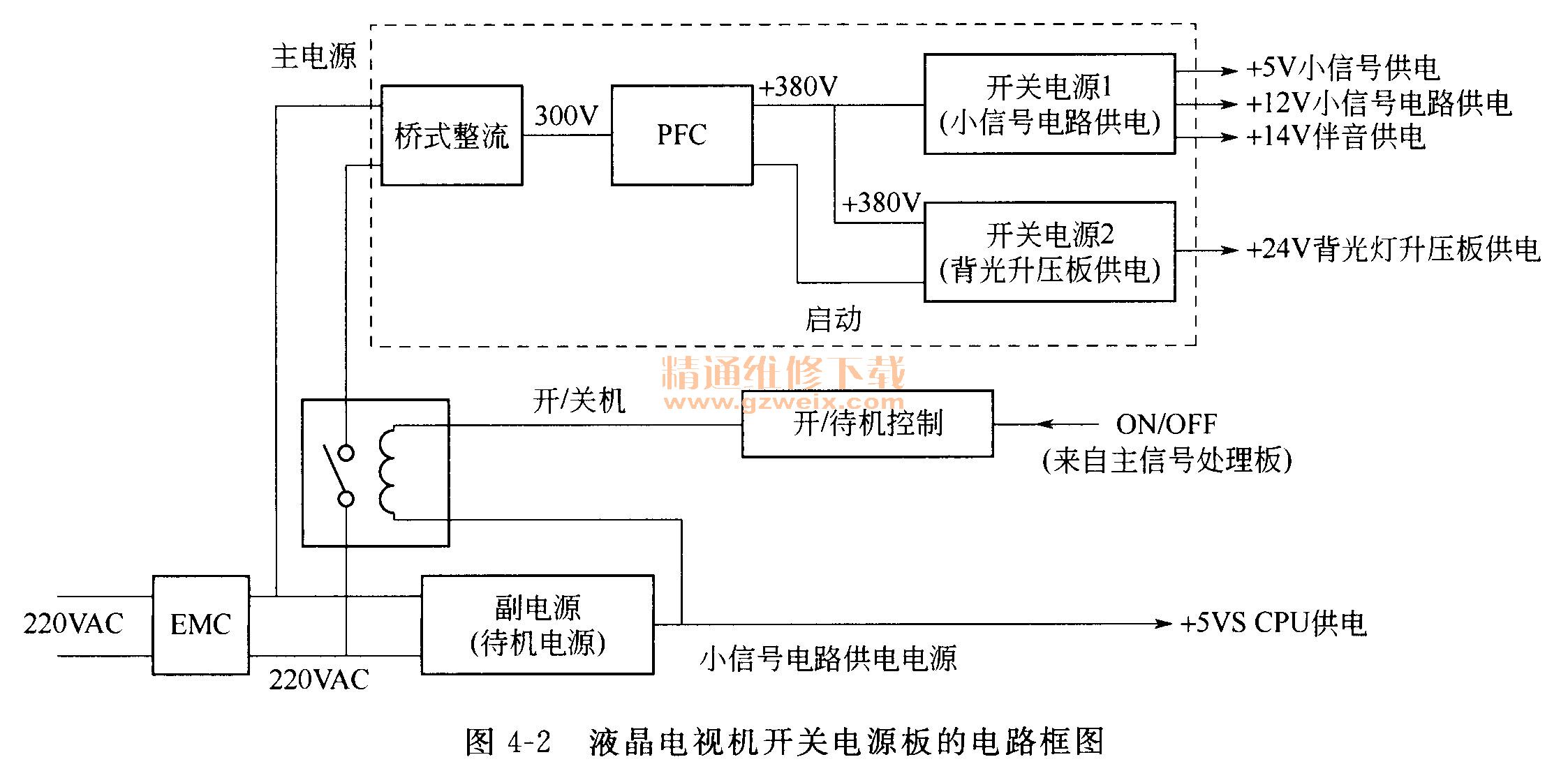

    图4-2是液晶电视机开关电源板的基本电路结构，包括EMC电磁兼容、桥式整流、PFC升压斩波、小信号电路供电电源、背光灯升压板电源、副电源、开／待机控制等部分。

    从图4-2中可以看出，这种电源与CRT彩电的开关电源结构很类似，不同之处在于：
①增加了PFC功率因数校正电路，以把桥堆整流器输出的＋300V电压升高到＋380V左右；
②增加了背光灯升压板开关电源；③电源板输出的电压低，一般输出＋5V, ＋12V; ＋24V,有的还输出＋14V, ＋18V。

（3）电源板的工作原理简介
    图4-3是海信TLM3277液晶电视机的电源板的电路简图。从图4-3中可以看出，其中的 EMC电磁兼容、桥式整流、副电源、开／待机控制功能电路的结构基本同于CRT彩电，这里不作介绍，仅对特殊的PFC, PWM开关电源、背光灯升压板电源进行介绍。

    （D PFC电路的工作PFC电路由储能电感TE001、整流二极管DE0 0 4、滤波电容CE019、场效应管QE001、三极管VE001、电源模块NE001 SMA-E1017为核心组成。
    220VAC电压经保险管、EMC电磁兼容电路，经整流器BE001整流、E0003滤波电容形成＋300V不稳定直流电压，由DE017二极管，送电源模块NE001 SMA-E1017的12脚，启动内部的振荡电路开始工作，由15脚输出PFC信号，由2脚输出PWM脉宽调制信号。
    NE001 SMA-E1017的15脚输出的PFC控制信号，使VE001三极管、QE001场效应管按要求轮流导通、截止，以使＋300V不稳定电压，通过TE001储能变压器（又称储能电感）、DE004升压二极管、CE019滤波电容，进行升压滤波处理后形成＋380V左右，分别通过TE002, T003开关变压器，提供QE003开关关管、NE003 STR-W5667背光灯电源模块的1脚，作为PWM电源、背光灯升压板电源的供电电压。

    ②小信号供电电源电路的工作小信号供电开关电源电路以开关变压器TE002、开关管QE003、电源模块NE001 SMA-E1017、光电耦合器N002等组成。
    电源模块NE001 SMA-E1017由2脚输出的PWM脉冲，送QE003开关管放大，TE002开关变压器降压后由次级输出，再经DE501, EC501等整流滤波，形成＋12V, ＋14V电源。
    ＋12V电源一方面经LM2576稳压为＋5 V-M，提供给主信号处理板的CPU；另一方面经N002光耦合器取样后，反馈给电源模块NE001的3脚作为稳压信号，以自动调控制2脚输出的PWM脉宽，以保证开关电源输出的电压稳定。

    小信号电路供电电路工作后，其输出的＋5V-M, ＋12V, ＋14V，启动主信号处理板工作，使小信号供电电源的工作电流增大，此电流流经PFC电路的储能变压器TE001的初级时，会在其次级形成感应脉冲输出，经二极管DE001整流、CE008滤波、RE037降压后，再经DE001提供给NE003 STR-W5667电源模块的6脚VCC，作为背光升压板供电开关电源的启动信号。

    ③背光升压板电源电路的工作背光升压板电源电路由专用电源模块NE003 STR-
W5667、开关变压器TE003, NE004为核心组成。
    当PFC电路和小信号供电电源工作后，PFC电路对NE003 STR-W5667的6脚提供的电压达到启动阑值16V时，NE003 STR-W5667电源模块开始工作，在1脚（内部开关管D极）形成高频脉冲，经TE003变压器降压后由其次级输出，再经DE551整流、CE512滤波，形成＋24V电源，提供给背光灯升压板。

    光电耦合器NE004，对＋24V电源取样后，反馈回NE003电源模块的7脚，作为稳压信号，以自动调整1脚输出的脉冲宽度，达到定电源输出电压的稳定。

    当整机工作后，液晶屏上的灯管点亮，电源模块NE003 STR-WS667的工作电流增大，这时，PFC变压器次级提供的启动电压不再能满足NE003正常工作需求，所以，TE003的6脚输出的脉冲会经DE009整流、CE024滤波后形成＋22V电压，提供NE003的6脚，以满足NE003正常工作所需的电压。

4.2.2电源板上的易损件
    电源板上的易损件识别方法，一般是先根据器件外形识别出电源板的主要器件类型，其次根据特点性器件的位置大致划分出功能电路区域，在此基础上初步识别出电源板上的易损件

（1）电源板上的主要器件识别方法

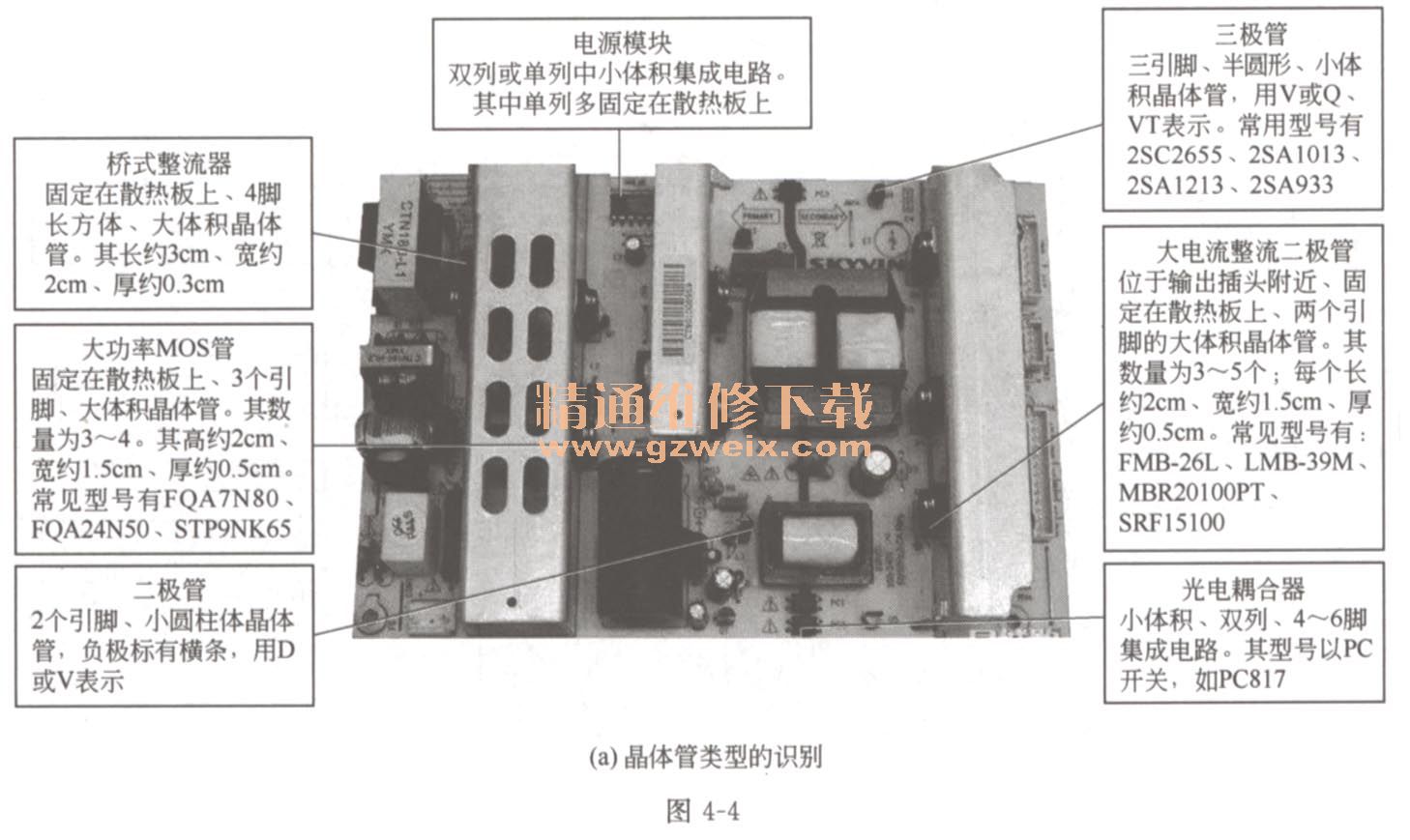

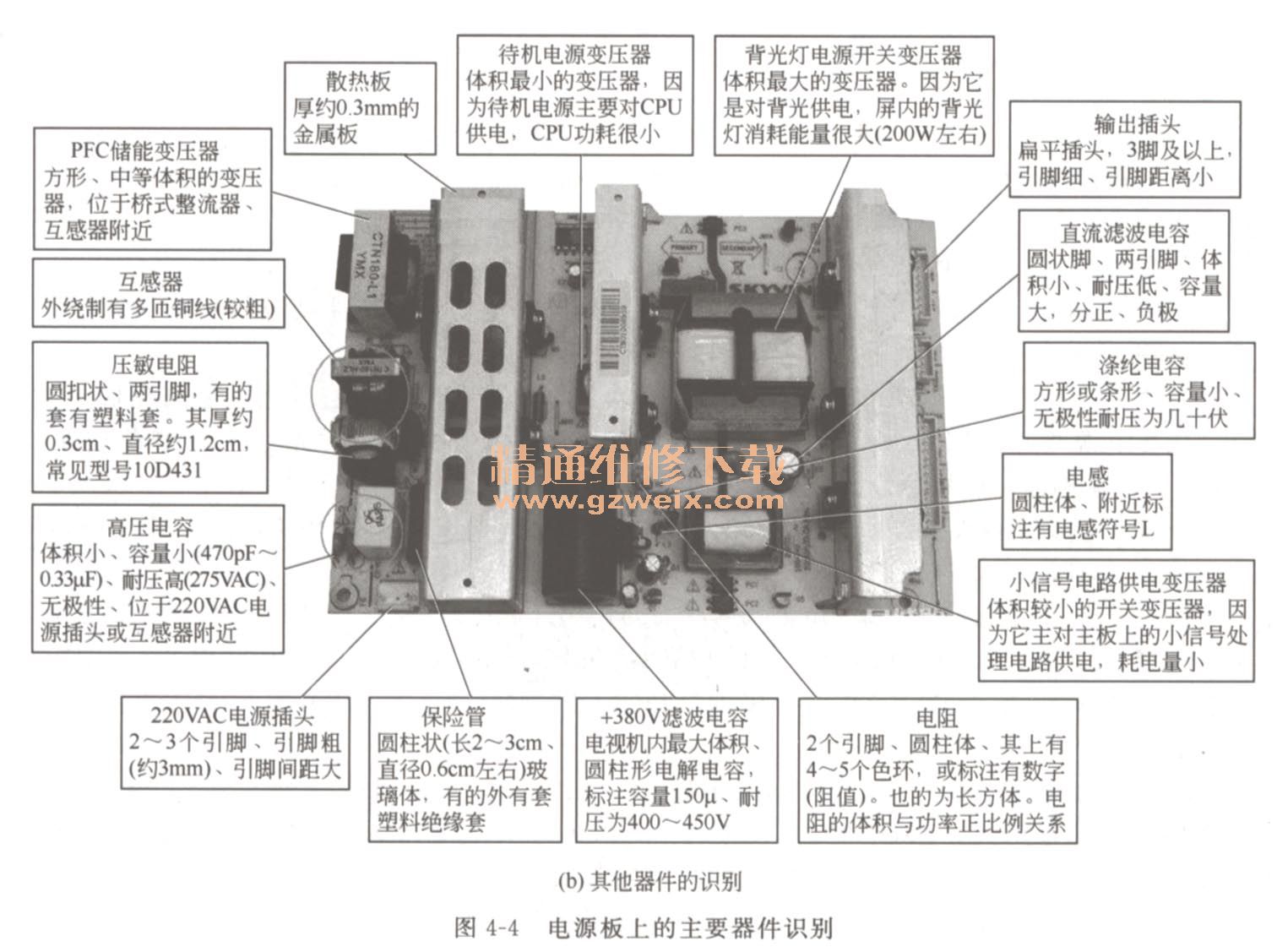

①电源板上的器件类型识别如图4-4所示是开关电源板上的主要器件特征。这些器件从体积、外形、标主参数等就可以识别，无需查阅电路图。

    其中的电源模块根据功能分类为：PFC模块、副电源模块、小信号供电电路模块、背光升压板电源模块、PFC＋小信号供电电源模块、小信号供电＋背光灯升压电源模块、PWM脉宽调制器、保护芯片。各类常见型号如下。

    a. PFC模块：FAN7259, FAN7530, L4981, L6561, L6563, NCP1606, NCP1650,NPC1653、NPC33262、UCC28051、UC3584、TDA4836，SG6961。
    b．小信号电路供电电源模块：L5591, L6599, LD7552, LD7575, NCP1217,NCP1377, NCP1396, NCP5181、TDA16888; F9222, STR-T2268, STR-W6251、STR-W6556, STR-X6769, STR-X6759, STR-T2268, F57M0880, FSCW0765，这几种模块内有开关管。
    c．副电源模块：LD7550, LD7552, UC3843, NCP12037, NCP1207, NCP1271, NCP1377,NCP1013、NCP1014、FSDH321、ICE2Al65、Q0265R、VIPER22、STR-A6159、STR-A6351、STR、V152、TNY227、TNY266、TNY267。
    d．背光灯升压板供电电源模块：STR-5667.
    e. PFC＋小信号电路供电电源模块：ML4800, L6598, LD7575, STR-E1555, STRE1565、SMA-E1017。
    f．小信号电路供电电源与背光升压板供电电源二合一模块：TEA1532。
g. PWM脉宽调制器：UC3845, UC3844, UC3843, UC3842。
h．保护芯片：LM339, LM393, LM358, LM324。

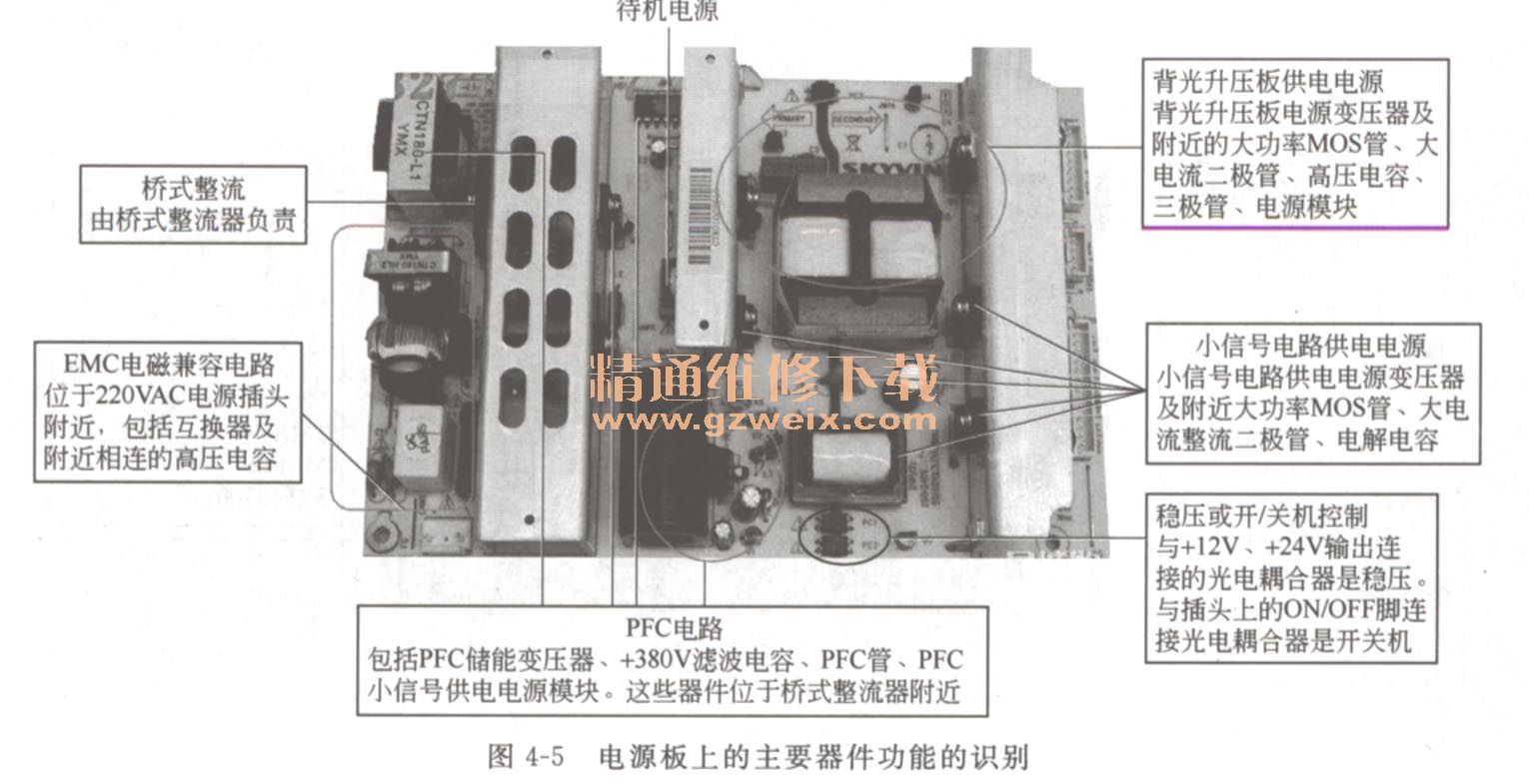

    ②电源板上的功能电路划分如图4-5所示，一般根据特点性器件和距离输入／输出插头的远近，对电源板上的器件初步划分为几个功能电路。对于不是很明确的器件，再根据器件引脚的连接大致走向进行确认。

    位于220VAC电源插头、保险管附近的大体积器件，一般是EMC电磁兼容即消干扰电路、PFC功率因数校正电路；位于输出插头较近的是副电源、小信号电路供电电源、背光灯升压板电源。

    220VAC电源插头、高压电容、压敏电阻、互感器区域的器件组成EMC电路；PFC储能变压器、＋380V滤波电容区域器件组成PFC电路；背光板升压板变压器及附近大功率MOs管、大电流整流二极管组成背光板升压供电电源；小信号开关变压器及附近开关管、电源模块区域的器件组件小信号电路供电电源；副变压器及附近的器件组成副电源。

（2）电源板上的易损件识别
    电源板损坏引起的故障，占液晶电视机整机故障率50％以上。而电源板出现故障基本由那么几个易损件引起的，且任何型号的电源板，这几个易损件的名称、损坏形式及引起的现象也很规律。

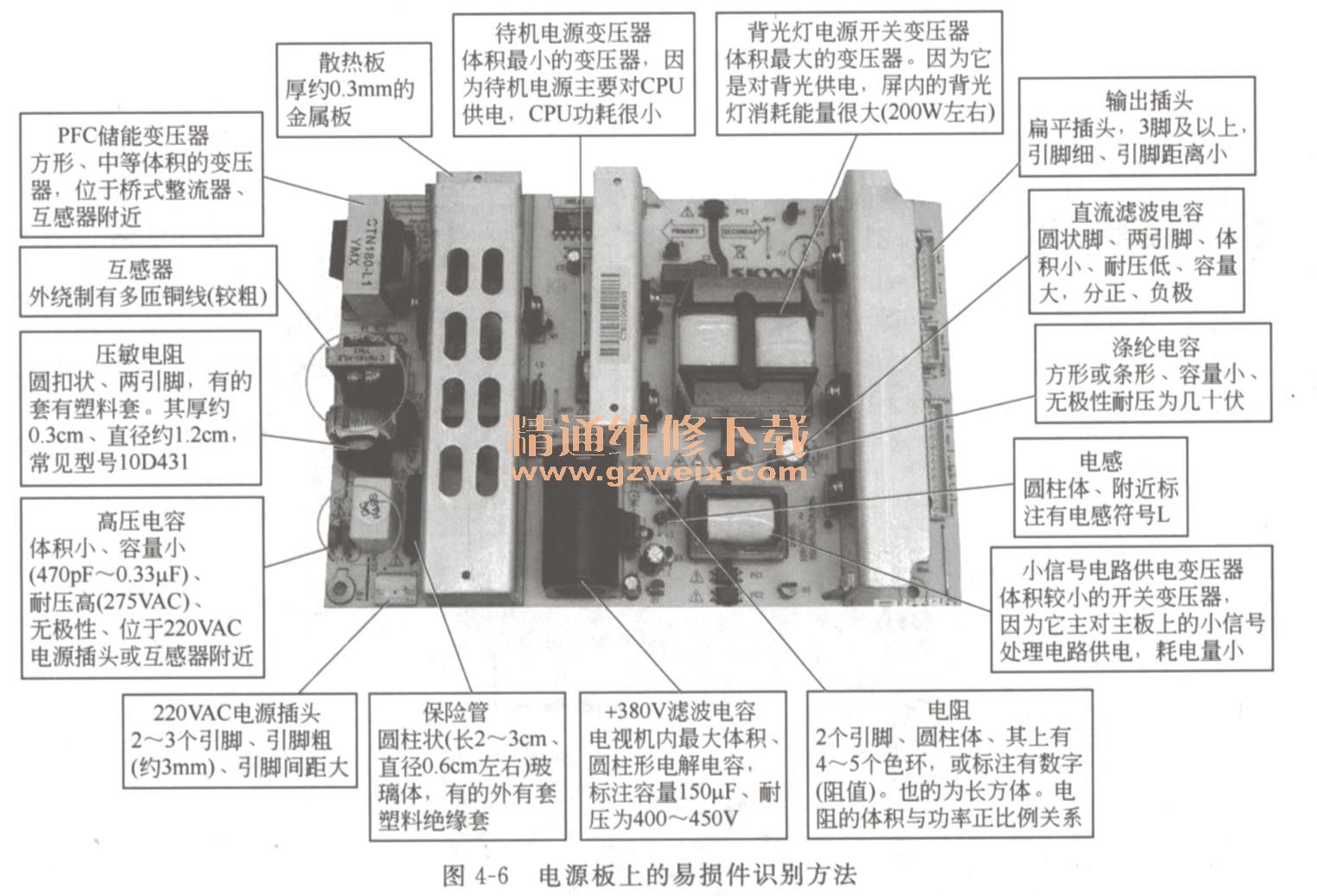

    ①电源板上的易损件识别方法如图4-6所示是电源板上易损件。按故障率由高到低的顺序排列为：保险管、大电流整流二极管、桥式整流器、MOs大功率管、＋380V滤波电容、电源模块、压敏电阻、光电耦合器。

    从图4-6中可以看出，除光电耦合器外，电源板上的易损件多数体积大，且工作在高电压、大电流状态。光电耦合器损坏，也多是其所连接的大电流二极管、电源模块击穿时，所形成的大电流或高电压将其烧坏。

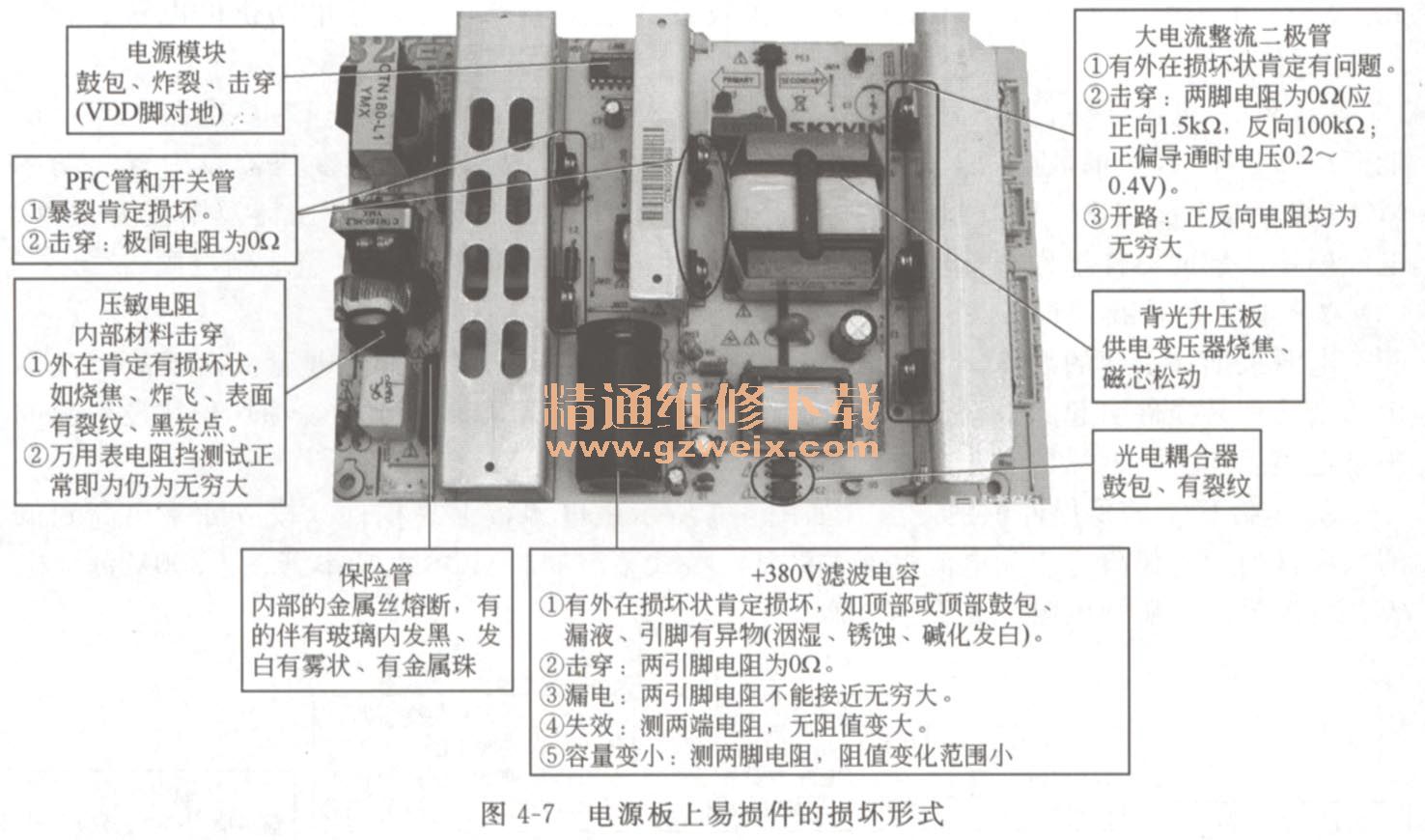

    ②电源板上易损件的损坏形式图4-7是电源板上的易损件常见损坏形式。从图4-7中可以看出，以击穿损坏居多，尤其是大体积（也就是大功率）晶体管类、压敏电阻、＋380V滤波电容，且部分伴有外在损坏状态。

经验
PFC管击穿，往往还会将其S极串联的电阻（0.22～0.5Ω）烧坏。

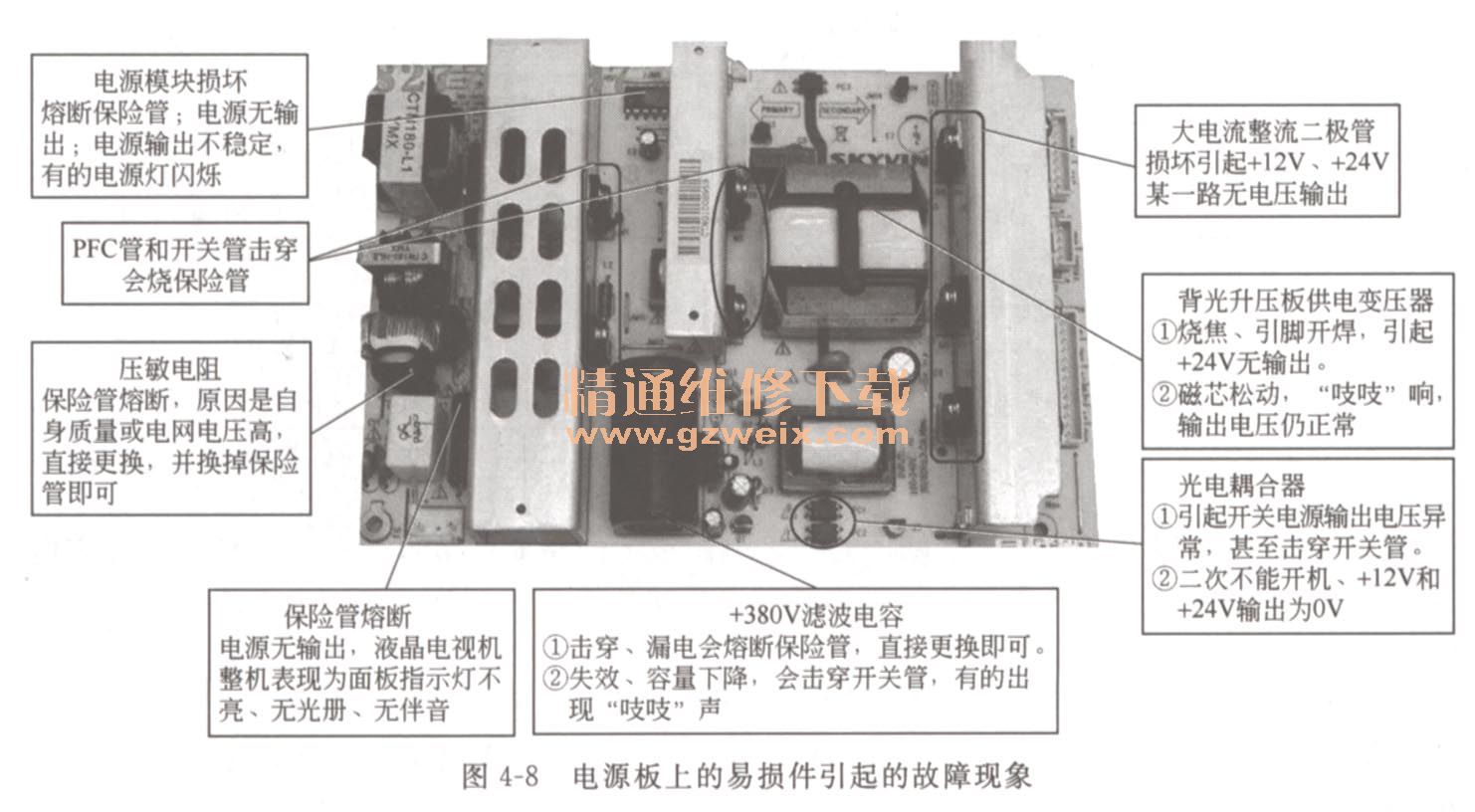

    ③电源板上易损件引起的故障现象图4-8是电源板上易损件引起的常见故障现象。从图4-8中可以看出，部分器件击穿时还会将保险管熔断。所以，保险管熔断时，需查明原因后再更换，否则还会将更换的保险熔断。
