1. 3液晶电视机的检修方法及注意事项
（1）各组件板损坏引起的常见故障现象
    图1-9是液晶屏组件及前操作面板损坏引起的常见故障现象，图1-10是电路组件板损坏引起的常见故障现象。

    从图1-10中可以看出，每块组件板损坏后引起的故障现象既有特定的表现，也有一些共性的表现。其特定的故障现象表现是因为每块组件板在液晶电视机工作时起的作用不同，其共性故障现象是由于组件板之间存在电源供给、开／关控制、信号传送的关系。

（2）组件板接口的关键测试点

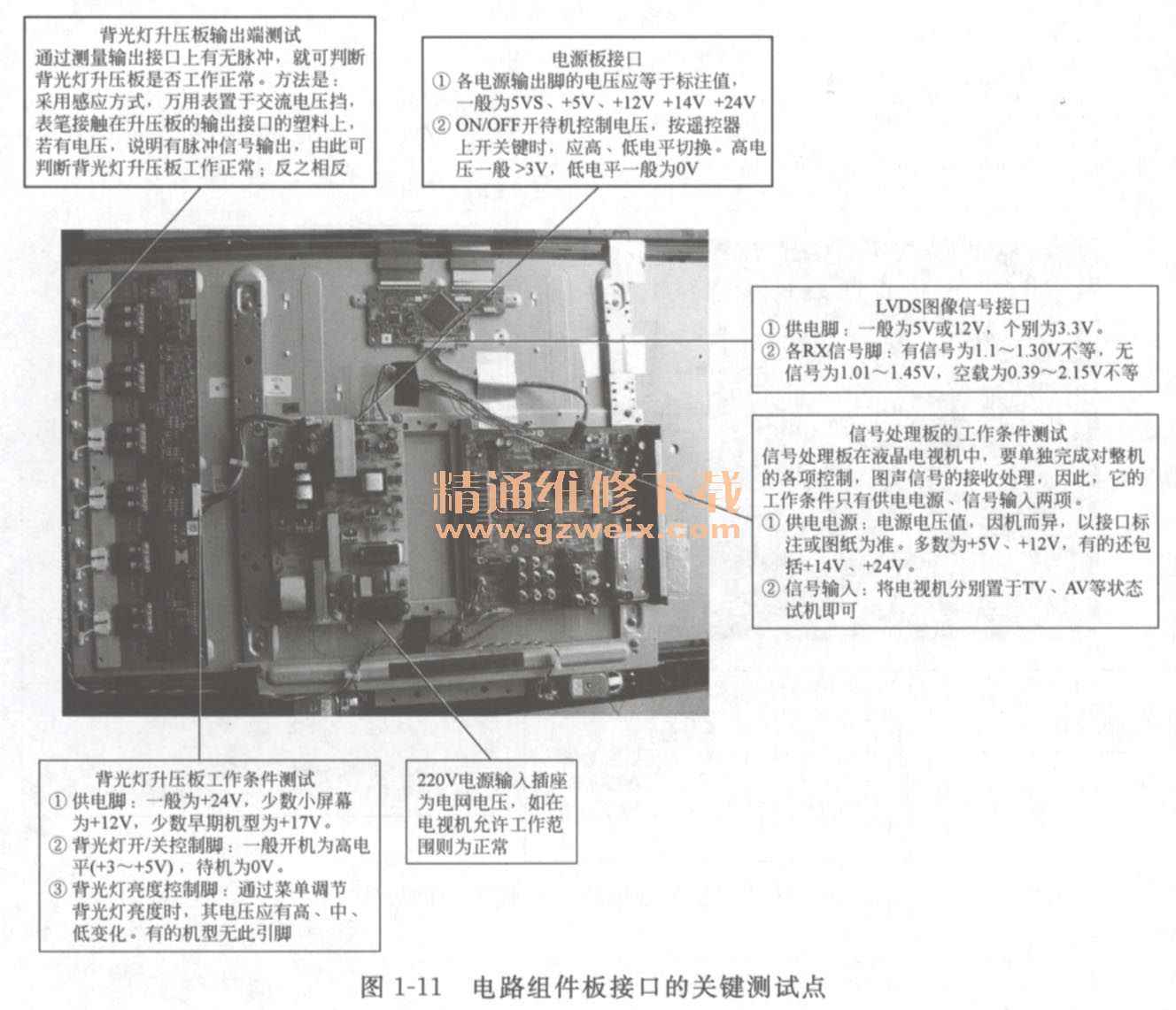

    图1-11是液晶电视机组件板接口的关键测试点。通过测试组件板输出端的电压就可判定组件板是否工作正常，再通过测试组件板的工作条件，例如供电电源、控制信号输入端电压，就可判定出该组件板是否存在问题。这些测试点均为该组件板插座（头）相关引脚。

（3）液晶电视机的常用检修方法
    对组件板损坏引起的特点性故障现象，根据故障现象就可直接判断出来，但对组件损坏引起的共性故障现象，可按下面的方法区分确定。
①障现象法液晶电视机出了故障，可以根据屏幕上出现的声、光、图、字符的变化及有无，来大致区分故障部位。

    a．不通电。故障一般出在电源板。
    b．黑屏、背光灯不亮、声音正常。故障一般出在背光灯升压板。
    c．黑屏、背光灯亮。故障一般出在主信号处理板或逻辑板。
    d．开机屏亮一下黑屏。故障一般出在液晶屏组件或背光灯升压板。
    e．开机几分钟甚至更长时间黑屏、仍有伴音。同上。
    f．花屏。故障一般出在LVDS线、逻辑板、主信号处理板、液晶屏组件。
    g．开机一个小时后花屏（马赛克）。故障一般出在主信号处理板或LVDS连接线。
    h．屏幕上有点或线状态干扰。故障一般出在LVDS线、液晶屏组件、主信号处理板。
    i．开机连开两次才能启动。故障一般出在数字板或主处理板。
    j．按键不起作用。一般是前操作面板损坏。
    k．液晶屏背景为绿色或其他非黑色背景。一般是屏线接触不良。
    1．调到菜单项无显示并死机。一般是主信号处理板上的程序错误。
    m．收不到电视节目，搜台少、跑台等。故障一般出在高频调谐器或中频调谐器组件。
    ②推理法
    a．图像类故障。由于图像处理部分，分为信号处理和TCON时序处理两类，维修时必须先判断出故障范围是哪个部位。其原则是：如果故障与信号源有关，如TV状态正常，AV状态不正常，要怀疑故障在主信号处理板及以前的部分；如果所有接收模式图像及OSD屏显字符都异常，故障一般在主信号处理板之后，包括LVDS线、逻辑板、液晶屏组件。
b．屏上出现竖线、横线、左右半屏现象。故障一般出在TCON时序电路，即逻辑板和液晶屏组件。
    c．花屏故障。一类是LVDS信号不正常，常表现为图像有红色或绿色噪点；另一类是屏驱动电压异常（这些电压由逻辑板提供）。
    d．黑屏或白屏。需要先判断故障在信号处理部分，还是TCON逻辑板上。一般通过测试两者之间的LVDS连接线电压即可。
    ③信号注入法手持万用表的表笔，碰触天线、高频调谐器输出口、中频组件口、伴音功放块输入和输出脚、多功能伴音芯片的信号输入和输出脚，以对电视机输入人体感应信号，观察屏幕和喇叭的反映情况，来确认后级的电路是否具有放大及信号传输能力。
    ④万用表测试这个方法是检修液晶电视机的主要方法，也是故障判断最准确的方法。用万用表测试组件板插头电压、组件板上器件的关键测试点的电阻及电压，以确定组件板及其上的器件是否工作正常，由此来推断该组件板或器件是否正常。
    比如，测试组件板的插口引脚电压、电阻，既可准确地判断出这个组件板是否正常工作，又可判断这块组件板不能正常工作原因在组件本身，还是相关的其他组件板没有为之提供正确的工作条件。
    再比如，当怀疑某组件有问题时，通过测试其插口的输出脚电压，就可判断出该组件板是否工作正常。如果输出脚电压正常，说明该组件板输出的电压或信号正常，由此推断该组件板正常工作，也就说明该组件板正常。反之，如果输出电压异常，说明该组件板没有正常工作，此时，可进一步测试该组件板的工作条件（包括供电电压、启动控制、信号输入脚电压等），来确定组件板本身是否问题。
    ⑤直观感觉法主要是通过眼、耳、鼻、手等感觉器官进行检查判断。例如用眼观察可以发现接口或器件是否有外在损坏状，如器件烧焦、炸崩、霉变、引脚开焊（焊点有细细的圆圈线等）、芯片鼓包或有裂纹、电解电容鼓包或漏液；耳听可以发现机内的打火、冒烟、闪光、爆裂及变压器性能不良发出的“吱吱”声；鼻嗅可以发现器件烧坏后的焦糊味、变压器的漆包线烧坏的烧漆味；手摸可以发现器件是否有过热现象，以及接口松动、器件焊接不良等，但切忌摸高压部位，如电源板、背光灯升压板的输出部分。
    ⑥人工模拟法测试法把组件板拆下来，人为对其提供工作条件和假负载后，再测试其输出接口的电压，以判断该组件板是否工作正常。
（4）液晶电视机的检修流程
    一般是根据液晶电视机的故障现象，初步判断该故障涉及到哪几块组件板，再通过测试或其他方法对这几块组件板进行排查。

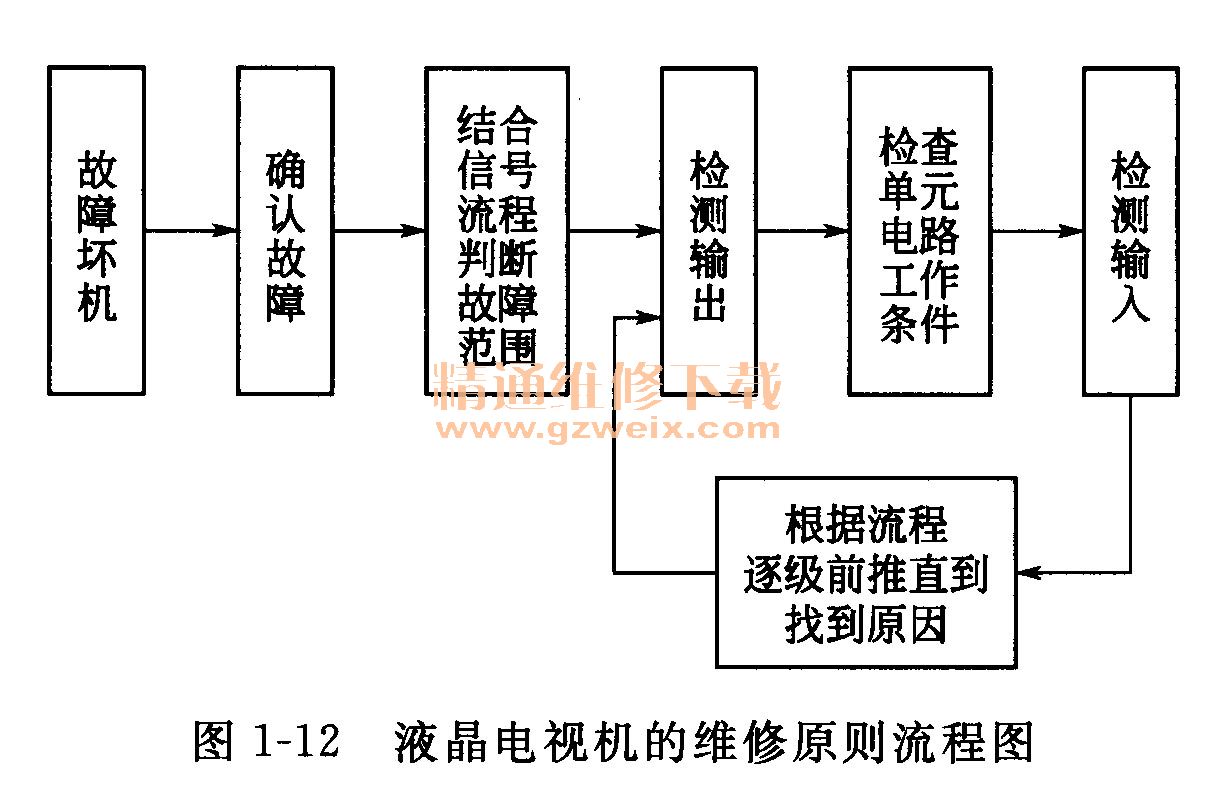

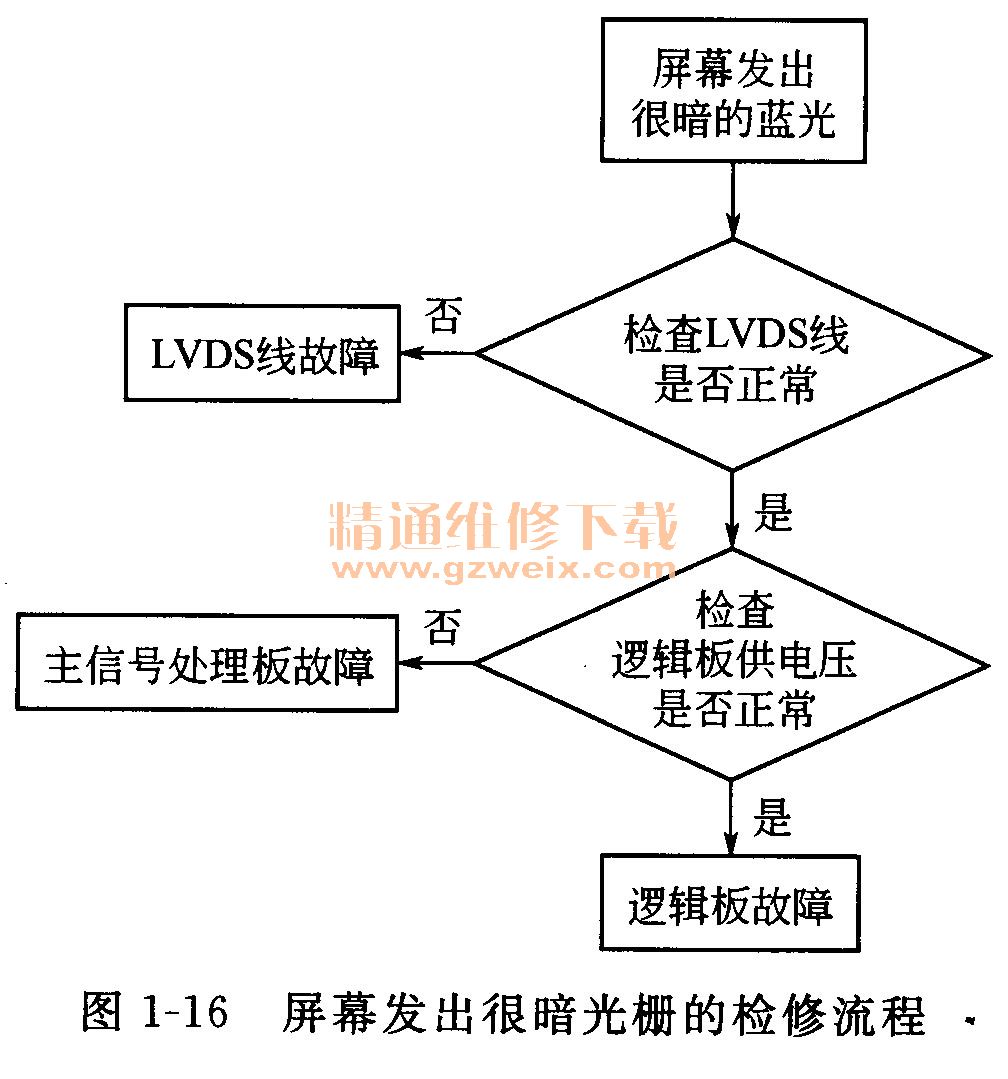

    图1-12是液晶电视机的基本维修流程图。图1-13～图1-17是液晶电视机常见故障的检修流程图。

（5）液晶电视机维修的注意事项
    ①防止弄脏液晶屏的屏面应戴好手套，避免手的汗液在屏上留下难以消除的指印。
②防止损坏屏面液晶屏比较娇气，过度的压力会导致液晶屏损坏，所以要避免尖锐物与液晶屏接触，不能用笔尖、针头刺液晶屏，搬动时避免按压液晶屏部分。

经验
实修时，液晶屏需要平放到工作台时，需要在工作台面垫上软布，在屏两侧外壳处垫上泡沫、书本成其他松软物体，使液晶屏约高于工作台面10 cm，一方面防止屏面受到外力挤压损伤，另一方面便于检修时观察屏幕的图像正常否。

    ③清洁液晶屏前应关掉电源使用微湿的软布或液晶屏专用清洁剂，切勿使用挥发性物质清洁液晶屏，避免将清洁剂洒至液晶屏表面形成短路，待液晶屏自然干燥后再通电开机。
    ④做好防止静电工作主信号处理板、逻辑板上的大规格集成电路比较娇气，人体所带的静电可能导致其击穿损坏。因此，维修前要进行防静电处理，如洗手或戴好防静电护腕。
    ⑤带电情况下不要触摸高压区电源板、背光灯升压板的输出部分带有高压，液晶电视机通电情况下，人体的任意部位不能触及，以防触电。
    ⑥更换组件板及器件时要注意匹配液晶屏要与背光灯升压板、逻辑板匹配。同一型号的液晶电视机在不同时期出厂，所有的部分组件板型号可能不同，有的不能相互代换。
