新手篇—看图学习维修液晶电视(上)
来源:本站整理  作者:佚名  2013-07-08 15:05:31

4.2.3电源板的检修原则及案例
(1)电源板的检修原则
    液晶电视机的电源板检修有如下九个原则。
    ①弄清单元电路的工作顺序为了节能,液晶电视机电源板上的单元电路投入工作的顺序有先后之分,且前面单元电路正常工作是后面单元电路启动的前提。其工作的先后顺序为:EMC电路→副电源→PFC电路→小信号电路供电电源→背光升压板供电电源。
    电源板接通电源后,EMC电路副电源(待机电源)就开始工作,输出+5VS电压给主信号处理板上的CPU, CPU开始接收处理用户指令。
    当按开机键后,主板上的CPU输出开机指令,PFC电路开始工作,将+300V脉动直流电压转换成正常的+380V直流电压后,启动小信号电路供电电源工作,形成+12V等直流电压,启动主信号处理板上的电路全面工作,对小信号电路供电电源形成一定的负载,小信号电路供电电源的工作电流增大,此电流流过PFC电路的PFC储能变压器初级,会在PFC储能变压器次级形成相应的感应电压,经整流滤波形成相应的直流电压,作为启动背光升压板供电电源的启动电压,启动背光升压板供电电源开始工作,输出+24V电压,至此电源板上的电路全面工作。

    ②独立电源板维修时需模拟工作条件维修时,电源板接口的开/关控制脚,与+5VS电源输出端之间接入一只2 kΩ左右的电阻,或接地短路,就可模拟对电源板提供开机、关机指令。
    在电源板+24V输出端与GND脚接一只电动自行车的36W灯泡作假负载,或在+12V输出端与GND地端接一只摩托车灯泡作假负载。
    ③根据保险管状态初步划分故障范围如保险管完好,通常PFC校正电路中的开关管等没有失效。再测量100~330μF/450V大电解电容对地是否存在短路,有几十千欧以上充电电阻,表示电容没有击穿。
    如果保险管损坏,需重点考虑保险管后级的下列器件击穿、漏电:压敏电阻、桥式整流器、PFC管、电源开关管或模块、100~330μF/450V大滤波电解电容。
    ④关注靠近发热元件的电解电容由于主信号处理需要的供电电压都比较低(+12V,+5V),但对电源的滤波效果要求比较高。对于使用时间长的一些机子如出现刚开机一亮即灭,或者是平时开机工作时画面轻微的忽明忽暗现象,有时能开机有时不能开机,就极有可能是电源供电不足造成,应重点查滤波电路,主要是靠近发热元件及固定散热板的电解电容,也可用外接电容并上去试机。
      另外,如果接入假负载后,电源输出电压反而上升,多属于电源滤波不好引起的。
    ⑤开机前看主要器件有无外在损坏状要查看器件有无炸件、烧焦,对于模块、电解电容还要看有无鼓包现象,如有任意一种情况,应先更换并把相关的器件全部都测量一遍。建议更换所有损坏器件后试机时,最好在电源板的220V输入电源串入一只220V/100W灯泡,这样可以有效防止再次炸件,也不影响电源板的工作。
      ⑥手不能触及高压高温区域电源板上,贴有黄色三角形标记的散热片以及散热片下面的电路,均为热地。严禁直接用手接触,注意任何检测设备,都不能直接跨接在热地和冷地之间。
      ⑦修背光灯升压板供电电源时需先测+380V测试点一般选择在最大电解电容100~330μF/450V两端。如果为+375~+400V正常值,则表明PFC电路工作正常;如果测得电容两端电压为+300V,说明PFC电路未工作,应重点查PFC模块及启动电压供给电路。
    遇背光灯升压板供电电源能力差时,也要先测一下PFC电路输出的380V电压是否正常,如果正常,问题就在背光灯升压板供电电源的电源厚膜上,通常是电源厚膜带载能力差引起。
    ⑧代换器件电源板输出的+24V或+12V电压其电流较大,对整流二极管要求较高,一般采用大功率肖特基二极管,不能用普通的整流二极管替换。

    ⑨注意事项断电后,电源板上的100~330μF/450V大电解电容,仍可能存有+300V以上高电压,强烈要求对这个电容放电后,才对电源模块上器件触摸、电阻法测试、拆卸,否则会造成触电、损坏万用表、损坏器件、扩大故障范围等不良后果。

(2)品牌机型的电源板易损器件维修
    同一品牌同一型号液晶电视机的电源板型号可能有几种,实修时注意区别对待。

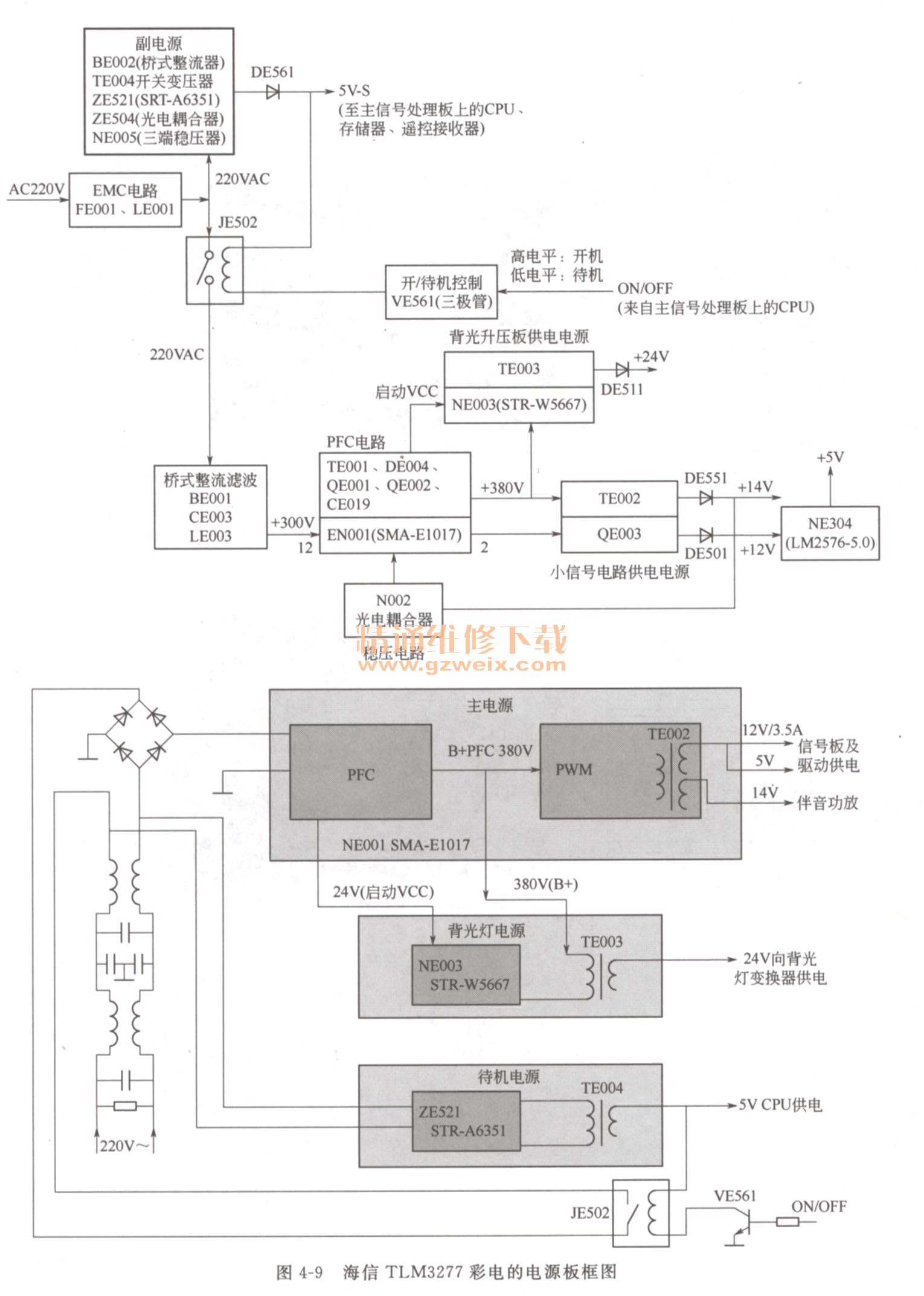

    ①海信TLM3277液晶电视机的电源板如图4-9所示是海信TLM3277液晶电视机的电源板电路框图。这个电板源采用三块电源模块;PFC+小信号供电二合一模块SMA-E1017;背光升压板,即24V电源模块STR-W5667;副电源模块STR-A6351。后两者内置有MOs开关管,易击穿。

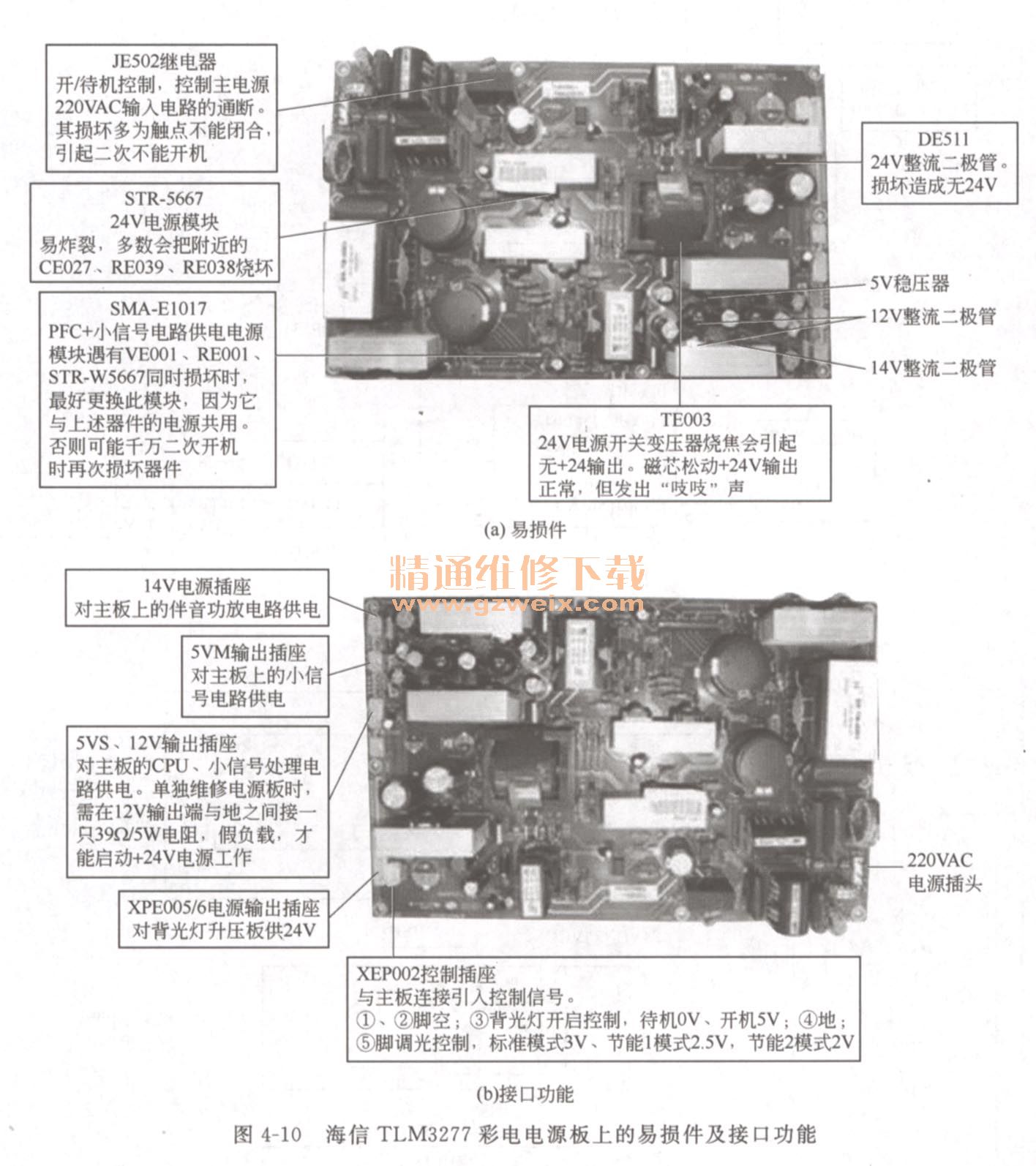

    图4-10是海信TLM3277彩电电源板上的易损件及接口功能,其上电源模块的引脚功能和测试数据见本书第5章的表5-1、表5-2、表5-3 。

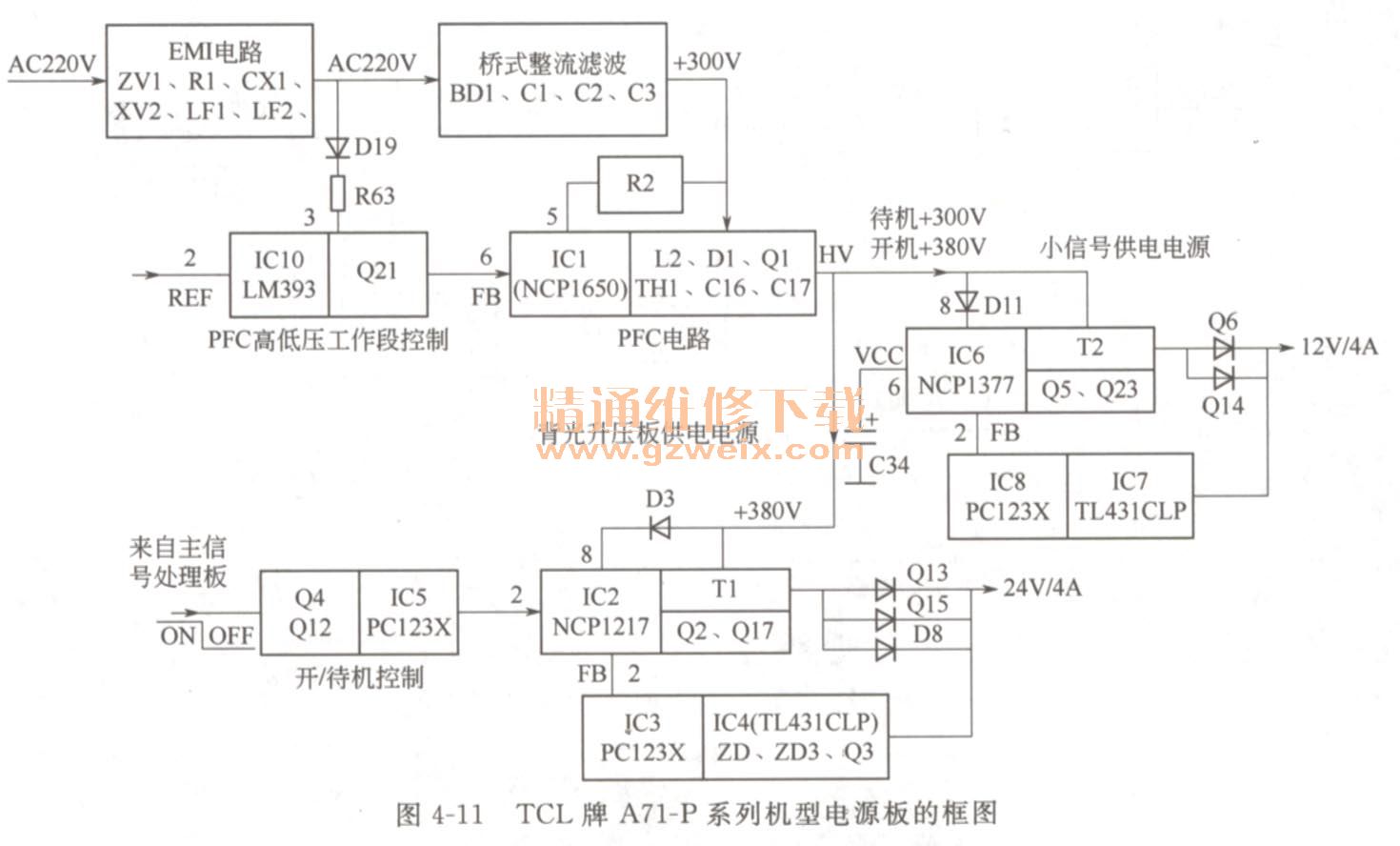

    ② TCL牌A71-P系列液晶电视机的电源板图4-11是TCL牌A71-P系列液晶电视机的电源板电路框图,属于NCP1650+NPC1217+NPC1377模式。IC1 NCP1650是PFC专用模块;IC2 NPC1217是24V电源模块,其8脚需得到380V才能工作;IC6 NCP1377是小信号电路供电电源板块。只要接通电源,小信号电路供电电源就开始工作输出+12V。背光升压板供电电源只有在开机状态才工作输出+24V。
TCL牌A71-P系列机型电源板的框图
    这个电源最大的特点,是增加了LM393电压比较器、Q21三极管组成的PFC高低电压工作段控制电路,根据当地电网电压范围,使PFC电路输出电压分为两段工作。当电网电压在90-132VAC为低压输入段,PFC电路输出+260V;电网电压在180^-240VAC为高压输入段,此时,PFC控制电路中LM393的3脚电压高于2脚基准电压,其1脚输出高电平使Q21导通,令PFC模块NCP1650的6脚反馈电压变低,PFC电路工作输出电压为+380V。

    图4-12是TLC牌A71-P系列机型电源板的主要器件及易损件。
TCL牌A71-P系列彩电的电源板
    固定在上、下散热板上的大功率管均易击穿。其中的左侧、中部的DB1, Q2,Q17, D1, Q1, Q5大功率管击穿,还会把F1保险管熔断;右侧的D8, Q13, Q15,Q6, Q14大功率管用于电源整流输出,如果击穿只会造成电源输出电压异常,不会烧坏保险管。

    位于中部的C16, C17+380V滤波电容也易损坏,造成通电就烧保险管。这两个电容损坏的常见形式有鼓包、漏液(附近有赫糊的液体或引脚锈蚀、有白色碱状物)、击穿、漏电,多数会造成保险管熔断。
    ③长虹LT3288液晶电视机电源板长虹LT3288液晶电视机电源板有两种型号:GP03电源板、永盛宏电源板。这里以永盛宏电源板为例说明。

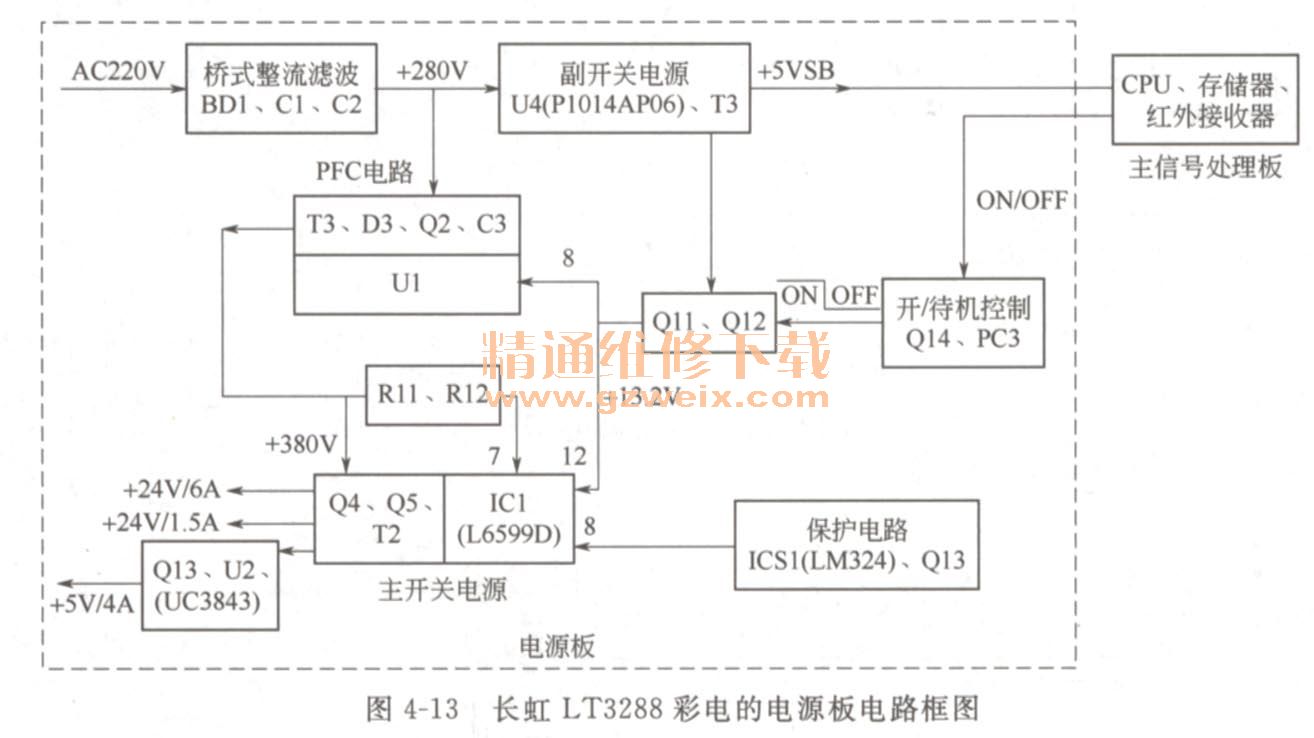

    图4-13是LT3288液晶电视机电源板的电路框图。该电源把220VAC电源变换为+5VS,+5V, +12V, +24V,分别提供给主信号处理板上的CPU、小信号电路处理电路、背光灯升压板。

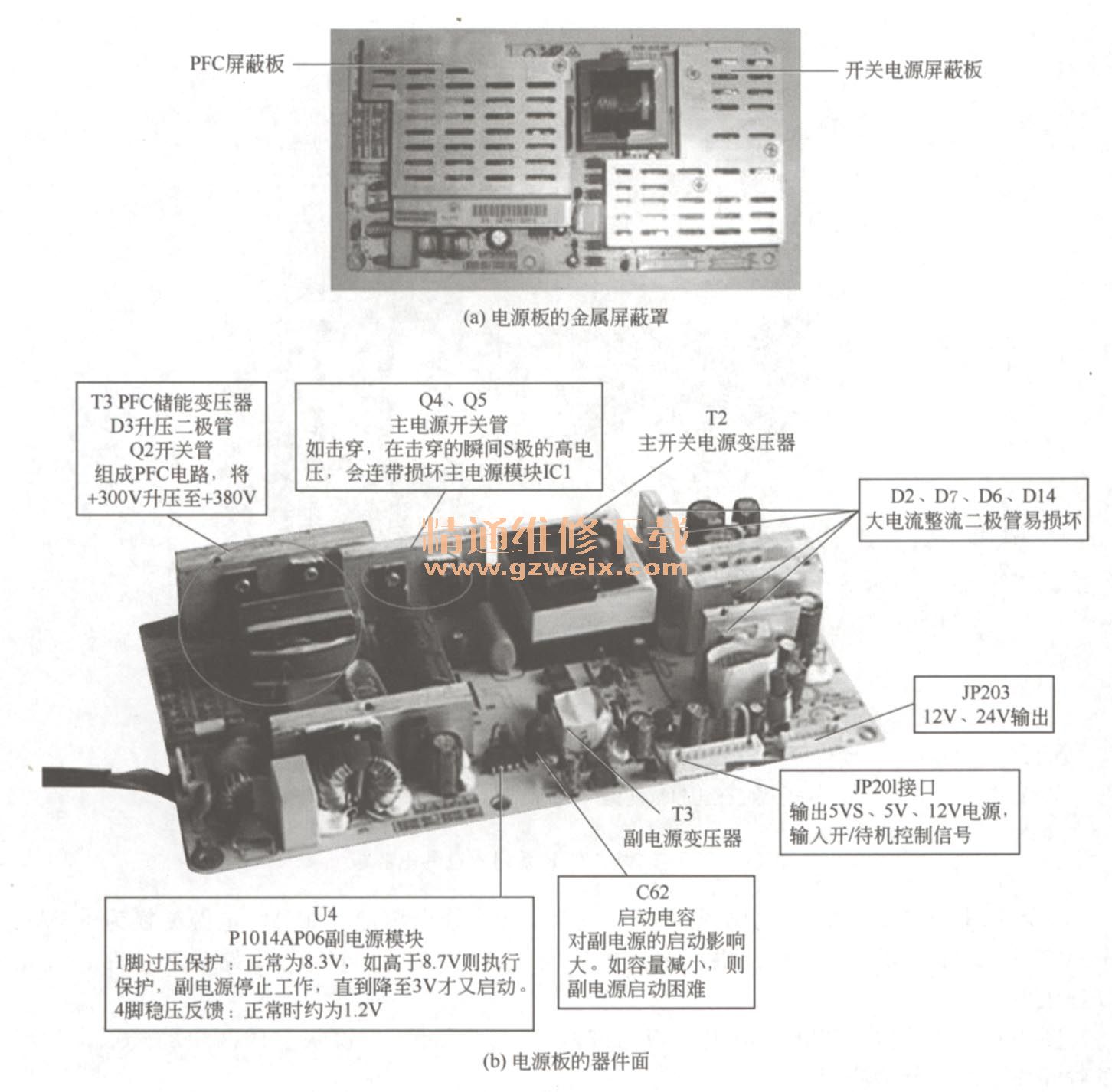

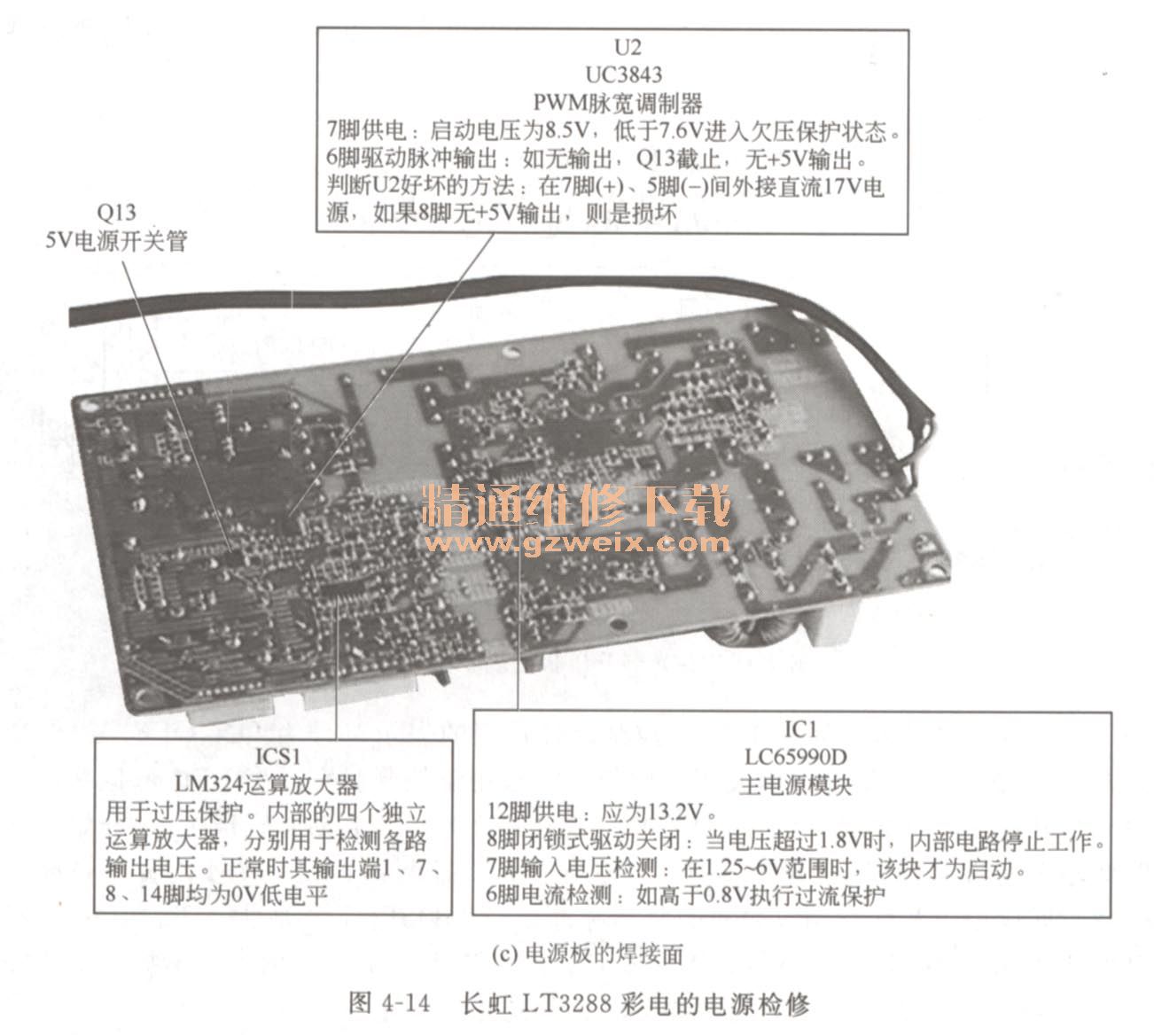

    图4-14是长虹LT3288彩电电源板的维修要点。拆卸下电源板上的两块屏蔽罩,就可以对开关电源进行检测了。
长虹LT3288彩电的电源板电路框图
长虹LT3288彩电的电源检修

    单独检修该电源板时,可在JP201接口的6脚+5 VMCU输出与1脚开/待机控制之间接入一只2kn电阻,以强行提供开机信号;取一只36W电动车灯泡接入JP203接口的8脚+24V输出与6脚地之间,作为假负载;再单独对电源板供电220VAC即可。

4.3背光灯升压板的易损件维修
    背光灯升压板的电路结构和工作环境,类似于CRT电视机的行扫描电路,是把直流电压变换为高频率、高电压脉冲,其故障率不低于CRT电视机的行扫描电路,且故障多发生在高压驱动输出部分。

4.3.1背光灯升压板的基本结构及原理
    背光灯升压板是一种DC TO AC(直流到交流)的变压器。它其实是开关电源的逆变过程。开关电源是将220VAC交流电压转变为稳定的12V等直流输出,而背光灯升压板则是将把直流12V或24电压转变为高频、高压交流电。
(1)升压板的基本电路结构原理
    目前液晶电视机一般使用CCFE冷阴极荧光灯型升压板,其电路结构类似于CRT彩电的行扫描电路,包括振荡、驱动、升压等部分。

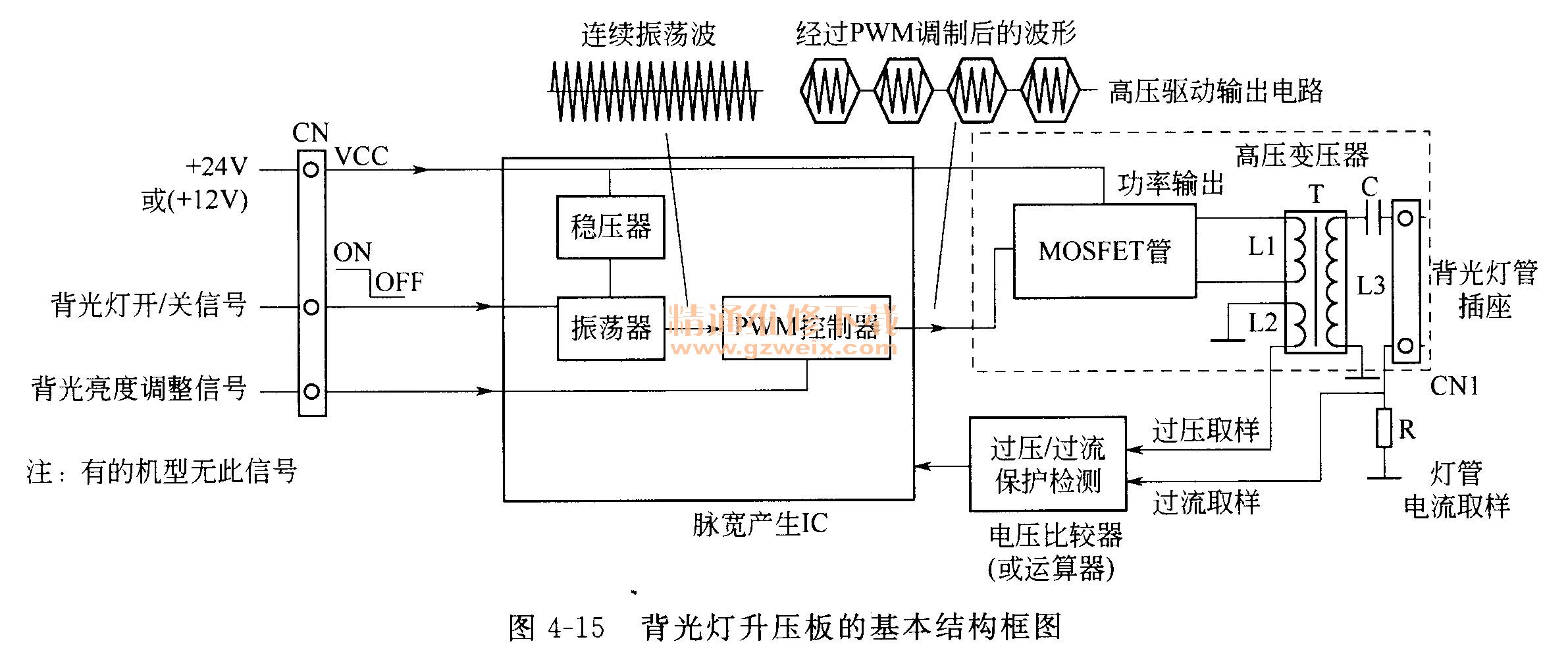

    图4-15是背光灯升压板的电路框图。由一块脉宽产生IC(又称PWM控制器,简称控制)、1块或多块电压比较器(或运算器)、若干MOSFET大功率管、若干高压变压器、若干高压谐振电容(C)等组成。
背光灯升压板的基本结构框图

    ①背光灯开/关控制背光灯开/关控制,最常用的表示符号为ON/OFF,一般高电平(3. 3V或5V)为开启,低电平为关闭。此信号一般用于控制脉宽产生IC内部振荡器的振荡或停振。当开机后,背光启动信号ON/OFF信号为高电平,启动脉宽产生IC开始工作,其内的振荡器产生约l00kHz高频振荡脉冲,送入PWM控制器,在PWM内背光亮度控制信号比较后,形成相应宽度、相应频率的驱动脉冲,经MOSFET管放大,T高压变压器升压后,再由T的L3次级高压绕组与高压电容C、背光灯管进行低Q值串联谐振,形成频率为50~80kHz、幅度为500V~1kV的脉冲,驱动背光灯管发光。
需要说明的是,少数机器背光灯开/关控制信号,则是通过控制背光板供电的通断,实现背光灯的开/关控制的。

    ②背光亮度控制当调节背光亮度模式时,来自主信号处理板的背光亮度控制信号电压随之改变,经PWM控制器处理后,自动调整输出的脉冲宽度,以调整MOSFET管在每个周期的导通/截止时间比例,进而控制高压变压器对背光灯升压管提供的脉冲宽度,实现对背光灯管的亮度调整。
    ③过流保护由于背光灯升压板提供电流的大小将影响冷阴极荧光灯管的使用寿命,因此输出的电流应小于9mA,需要有过流保护功能。为此,在电路中设置的灯管电流取样电阻R和电压比较器(或运算放大器),对所有高压变压器的输出电流和电压进行检测,若检测其中任意一种有故障,就发出保护指令,通过PWM控制器停止工作,整机表现为背光灯闪一下就停止。
    ④过压保护T的L2次级绕组为过压保护取样,在高压变压器输出电压过高时,通过电压比较器或运算器,停止背光灯升压板的工作,以免过高的电压损坏背光灯管。
(2)升压板的高压驱动输出电路类型
    目前的液晶电视机,其背光升压板的驱动输出电路,按升压板与液晶屏组件内的背光灯管的连接方式分为:多根灯管独立连接方式、多根灯管并联后连接方式。
如图4-16所示是两类背光灯升压板的电路简图。

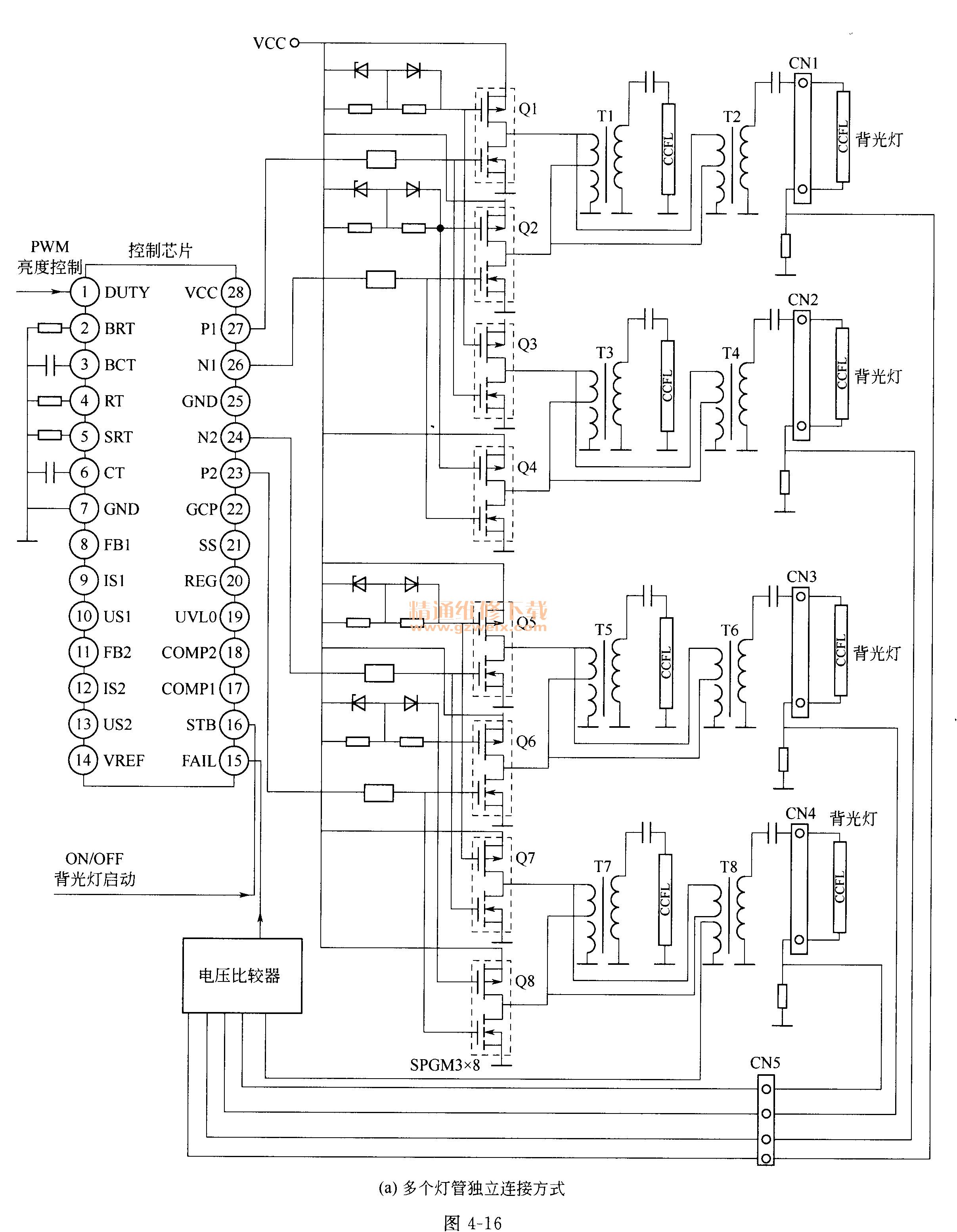

    图4-16(a)是多根灯管独立连接式的升压板电路简图。其特点是设置多路并联的驱动输出电路,每路驱动输出电路设置有一高压变压器,一个高压变压器单独连接一个灯管。
    图4-16 (b)是多根灯管并联后连接方式的升压板。其特点是一个高压变压器驱动多根灯管。
