第五节：彩色解码电路分析与检修
下面以TCL 2901A型彩电为例介绍I2 C总线控制型彩电彩色解码电路工作原理与故障检修。该机的彩色解码电路由TV/AV切换电路、Y/C分离、色度信号处理电路、亮度信号处理电路构成。

    一、典型电路分析
    1.复合视频信号形成

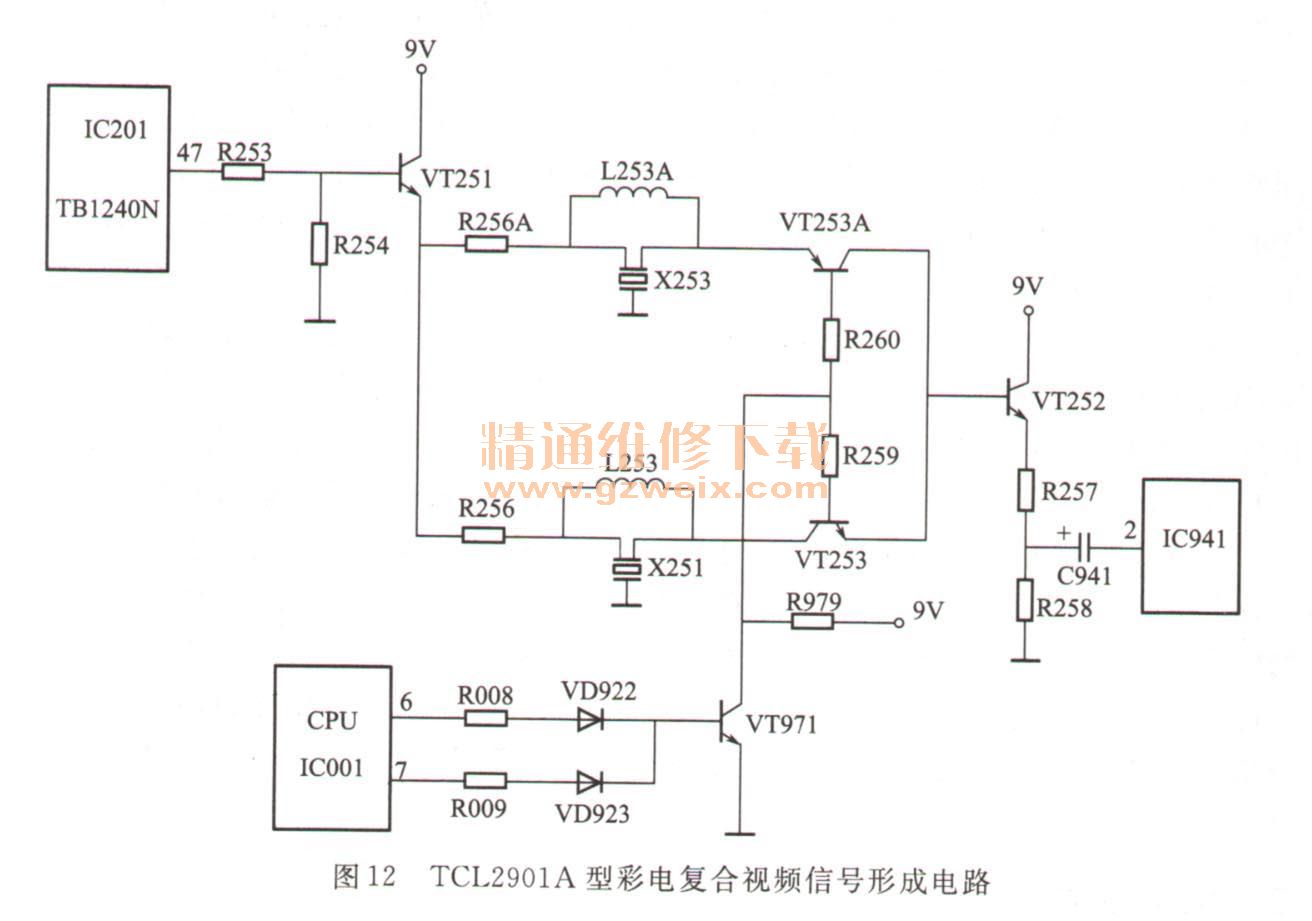

    复合视频信号形成电路由伴音陷波器和有关外围电路组成，如图12所示。

    由于TB1240N的47脚输出的视频信号仍然残留有一定的伴音载波，所以需要通过6. 5MHz陷波器X253和4. 5 MHz陷波器X251对非M制和M制视频信号中的残余伴音载波进行抑制。
    M制、非M制伴音信号陷波器的切换由微处理器IC001控制。当接收的电视节目为非M制（PAL D/ K、PAL I）信号时，IC001的6、7脚必然有一个引脚输出高电平控制信号，通过VD922 、VD923使VT971导通，致使VT253截止、VT253A导通。此时TB1240N的47脚输出的复合视频信号经VT251射随放大后，通过R256A送到VT253A的输入端，由其滤除第二伴音中频信号，然后通过VT253A送到VT252的b极，由其射随放大后，经R257、R258分压限流，通过C941藕合到IC941的2脚。当接收的电视节目为M制（NTSGM）信号时，IC001的6、7脚均输出低电平控制信号，使VT971截止，致使VT253导通、VT253A截止。此时TB1240N的47脚输出的复合视频信号经VT251射随放大后，通过R256送到X251的输入端，由其滤除第二伴音中频信号，、然后通过VT253送到VT252（图纸标为VT2252）的b极，由其射随放大后，经R257、R258分压限流，通过C941藕合到AV/TV切换电路IC941的2脚。
    2．亮度信号处理电路

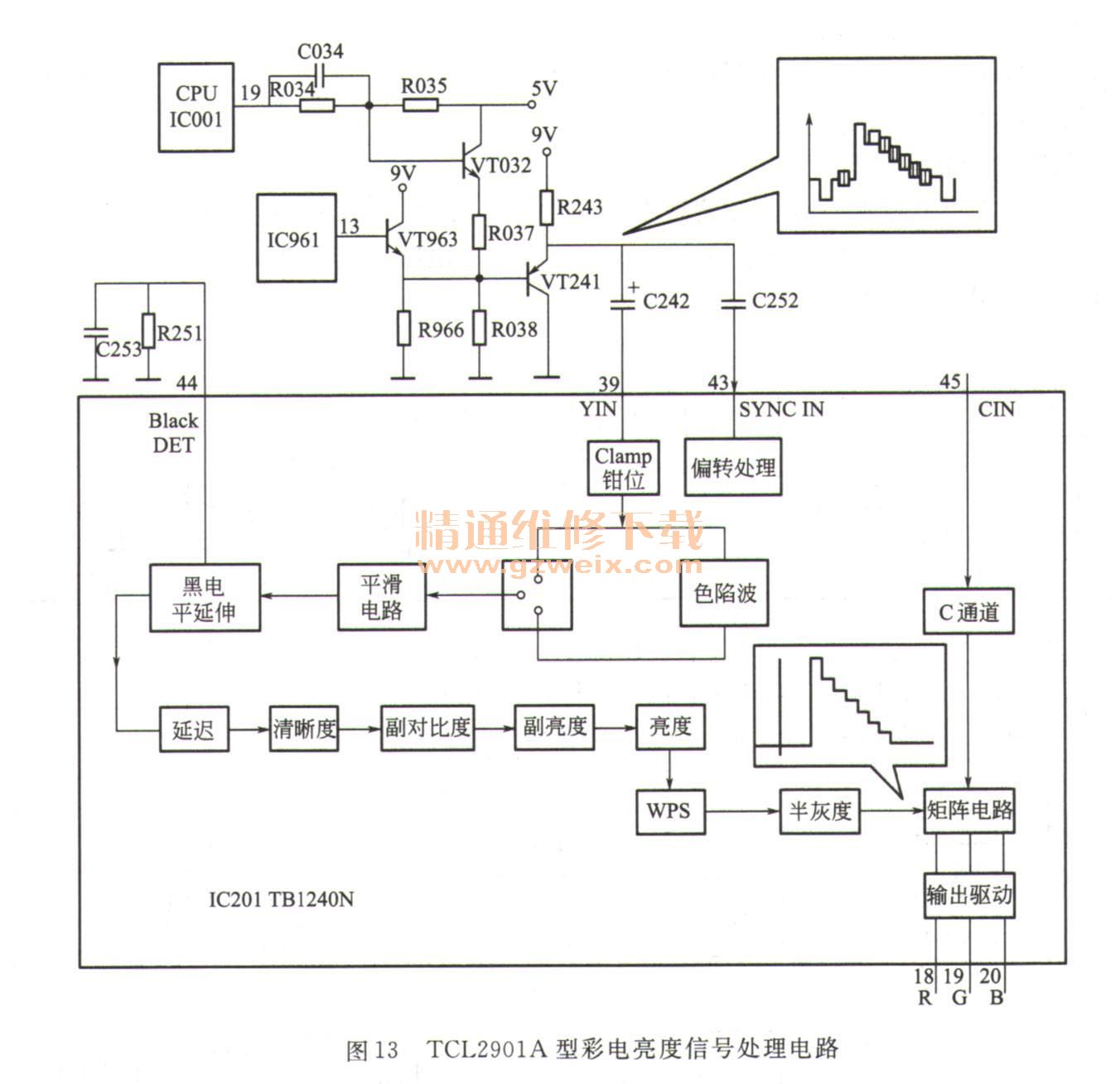

    亮度信号处理电路由低通滤波电路、黑电平钳位、亮度延时、勾边控制、对比度放大、白峰值限幅、亮度控制及视频放大等电路组成，如图13所示。

   （1）亮度信号输入与色陷波器由AV/TV切换电路IC961的13脚输出的视频信号或复合亮度信号，经VT963、VT241射随放大，由C242藕合到IC201的39脚。若39脚输的是视频信号，则通过钳位电路恢复直流分量后，利用色陷波器来滤除4. 43MHz或3. 58MHz色度副载波信号C，取出亮度信号Y并通过切换开关送到后面的平滑电路；若39脚输入的是复合视频信号，则通过钳位后，直接经切换开关送往平滑电路。为了实现多制式信号的接收，色陷波器的频率能够调节，它在彩色制式自动识别电路控制下可谐振于4. 43MHz或3. 58MHz。而切换开关是选择直接输入的Y信号，还是选择经陷波后获得的Y信号，由微处理器IC001通过12C总线控制。
   （2）黑电平延时亮度信号Y信号通过平滑电路滤除同步头和噪声后，利用黑电平延伸电路将亮度信号内接近黑电平的信号成分向黑电平部分延伸，将“浅黑”部分变成“深黑”，以提高画面的对比度。延伸量大小受44脚外接的由R251、C253组成的黑电平滤波器的控制，44脚的电平达到1. 1V时，黑电平延伸电路启动，最大延伸增益可提高1.4倍。随后，通过亮度延迟电路提高图像的高频分量，以提高图像边缘的清晰度。若清晰度不够，会导致图像边缘模糊；若清晰度过高，图像有一种浮雕感。
   （3）亮度、对比度’、副对比度控制经延迟后的亮度信号通过副亮度电路确定信号的直流分量、副对比度电路确定信号的增益。通过I2 C总线对副亮度电路实施控制，最终可改变显像管阴极直流电压高低，实‘现暗平衡调整。若通过I2C总线对副对比度实施控制，最可改变显像管阴极输入的激励信号幅度的大小，厂实现亮平衡调整。因此，通过控制副亮度副对比度电路，实现白平衡调整。
   （4）白峰抑制通过白峰抑制电路抑制过高的白峰，以免亮度过高引起光栅散焦等现象。随后，送到矩阵电路。
    3．色度信号处理电路

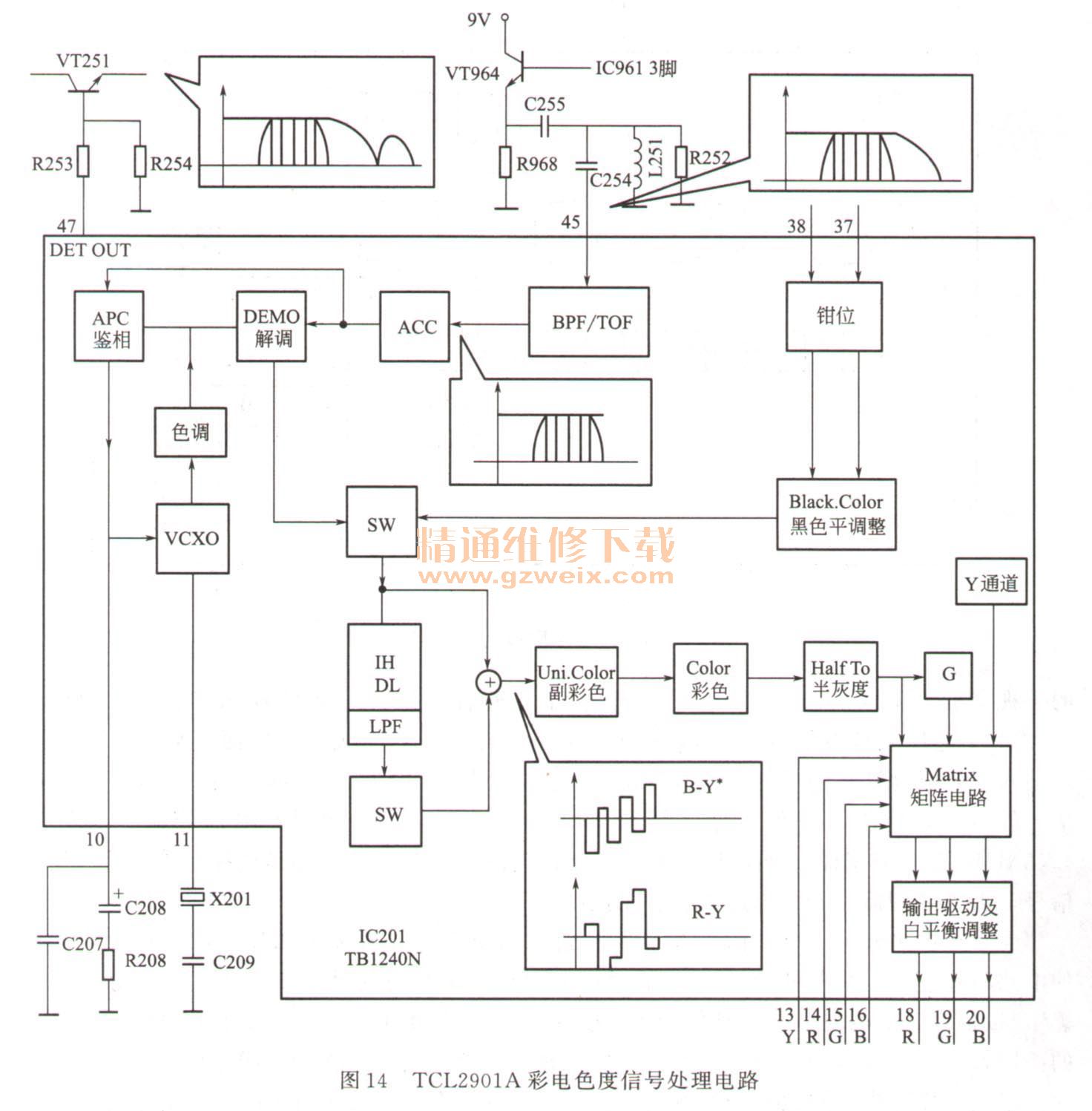

    TCL2901A型彩电的色度信号处理电路主要由色度开关电路、色带通滤波器、受控型色度放大器、同步解调电路、压控振荡电路、基带延时电路和色饱度控制电路、色调控制电路等组成，如图14所示。

   （1）色度信号输入和带通放大由电子模拟电子开关芯片IC961的3脚输出的色度信号C、经VT964射随放大，由C255、L251、R252滤除低频亮度信号后，一通过C254送到IC201的45脚。若45脚输入的是机内视频信号经分离后的色度信号，则由色滤波器选出4. 43MHz或3. 58MHz色度信号C，送到后面的色带通；放大器；若45脚输入的是来自S-VHS端子的色度信号C，则无需通过色滤波器滤波而直接送到色带通放大器。色带通滤波器的谐振频率能够调节，它在彩色自动识别系统控制下可谐振于4. 43MHz，也可谐振于3. 58MHz。
   （2）色度放大与同步解调色信号进入受ACC电路控制的色度放大电路获得色度后，送往同步解调和制式识别电路，由其获得的色同步信号除了送到色副载波恢复电路外，还通过ACC电路对色度放大电路实施自动色度控制，确保色度信号的稳定。进入同步解调电路的色信号，在色副载波作用下，解调出R-Y及B-Y基带色差信号，送到1H延迟电路。
    TB1240N的10脚外接的C207、C208、R208组成APC滤波电路。由它产生的误差控制电压对压控振荡器VCXO进行相位控制，确保色副载波与色同步信号准确同步。因此，该滤波电路的元件异常，会产生无彩色或彩色不稳等故障。
   （3）彩色基带信号延迟电路对于PAL制信号，1H延迟电路相当于一个加法器。它将输入的R-Y基带色差信号延迟倒相，而将输入的B-Y基带色差信号延迟，它们在各自的加法器相加，输出R-Y、B-Y色差信号到色饱和度控制电路。对于NTSC制信号，1H延迟电路起梳状滤波作用。它利用输入信号的传输相位差90°及梳齿状特性，将R-Y 、B-Y信号分开，以减小信号间的串扰，提高NTSC制信号的质量。
   （4） G-Y矩阵和RGB矩阵电路R-Y、B-Y色差经色饱和度控制电路进行增益控制后，送到G-Y矩阵电路。色饱和度控制由微处理器通过IZ C总线进行调整。
    R-Y、B-Y色差信号经色饱和度控制后，进入G-Y矩阵，解调出G-Y色差信号，此时色差信号与亮度信号处理电路送来的Y信号同时进入R、G、B矩阵电路，由该电路解调出R、G、B三基色信号并由TB1240N的18～20脚输出，送末级视放电路作进一步处理。
   （5） TV/OSD切换电路IC201（TB1240N）内设置了外部R、G、B信号（OSD）输入开关电路，以便实现字符显示、蓝屏静噪、子画面显示等功能，外部R、G、.B信号由IC201的14～16脚输入，而芯片内部的视频R、G、B信号则由内部基色矩阵电路送到“开关电路”。究竟是视频信号还是字符R、G、B信号输出，取决于IC201的13脚输入的开关控制信号，同时13脚还可输入快速消隐控制信号。该电路异常时，会产生无屏显故障，或字符因底色视频未被消隐而产生脱尾现象，当然也会产生无图像故障。
