第七节：伴音电路分析与检修

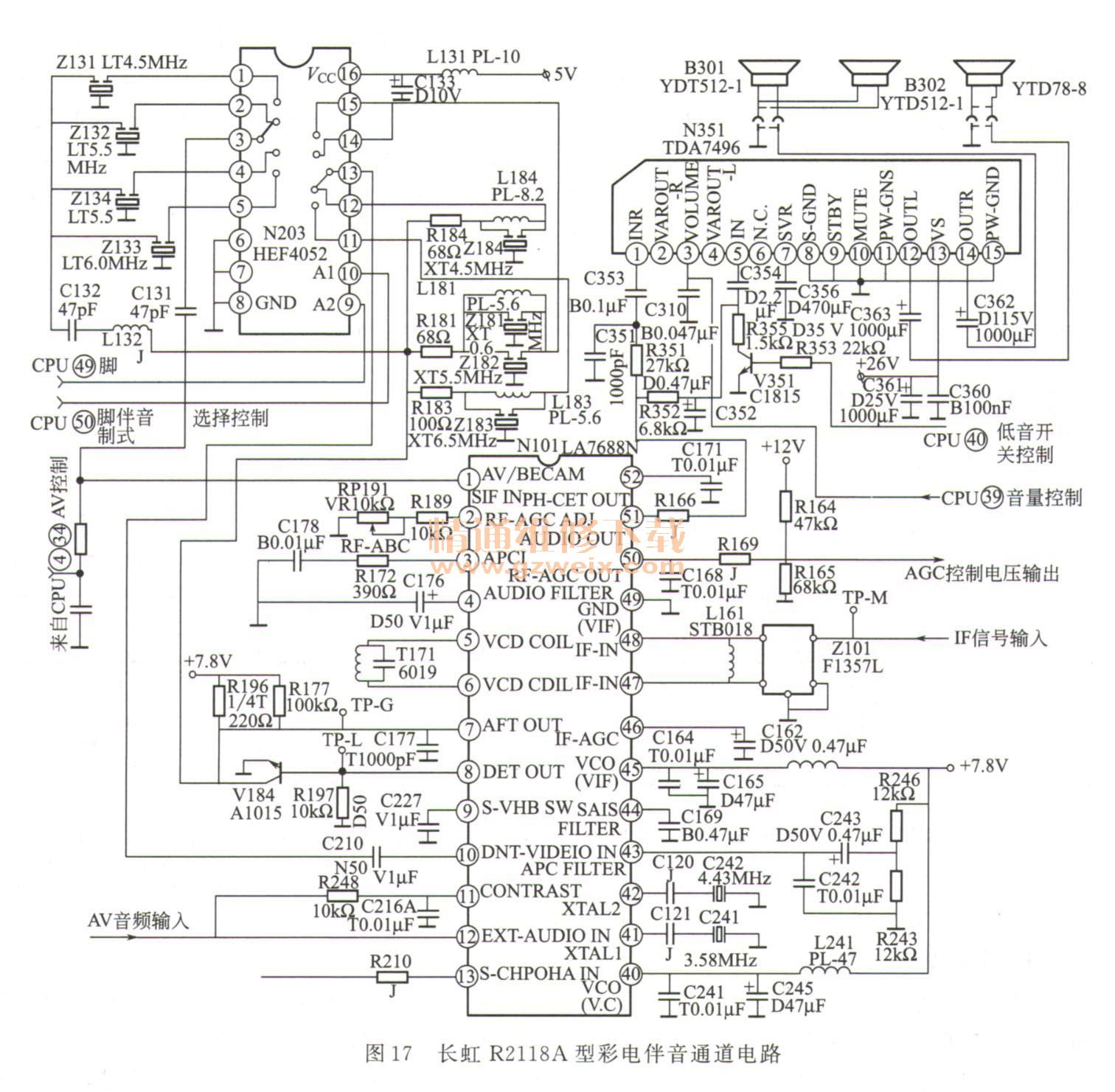

    下面以长虹R21 18A型机的伴音通道为例介绍普通彩电的伴音电路检测方法。该电路由LA7688N内的部分电路和外接的相关电路构成，如图17所示。

    一、电路分析
    复合视频信号、第二伴音信号形成
    由N101（LA7688N）⑧脚输出的全电视信号经V184倒相放大后，分两路输出：一路经L132、C132送到第二伴音滤波器Z131、Z132、Z133、Z134输入端，由它们选出相的第二伴音中频信号，送到双通道四选一电子开关N203（HEF4052）相应输入端；另一路经R181、R183、R184加到伴音陷波器Z181～ Z184的输入端，由它们吸收掉相应的第二伴音中频信号（可能是6.5MHz、6.0MHz、5.5MHz或4. 5MHz），选出复合视频信号送到N203的相应输入端。
    2．制式切换电路

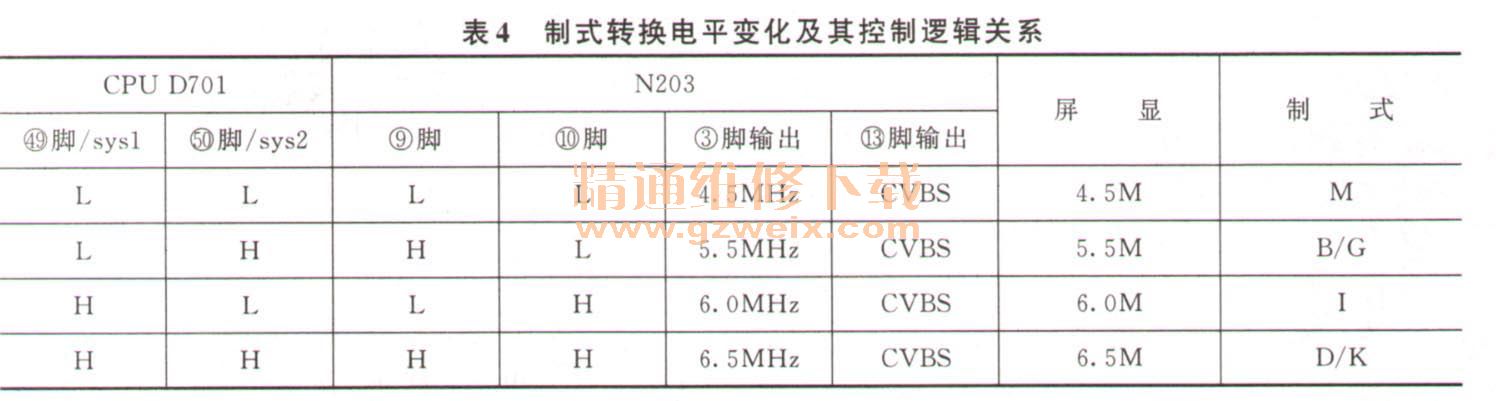

    由于不同制式的复合视频信号、第二伴音信号送到N203，究竟哪种制式的信号能够送到后面的电路进行处理，由CPU（D701）的⑨、⑩脚输出切换控制信号，对N203进行控制，使N203③、⑬脚输出被选择制式的第二伴音中频信号和视频信号。控制信号制式的关系如表4所示。

    3．伴音中频处理、AV/TV电路
    由伴音制式切换电路N203的③脚输出的第二伴音中频信号，通过C131祸合到TV处理器N101（LA7688N）的①脚，经低通滤波和限幅放大后进入免调式PLL调频解调电路。它的最小调频检波范围为4～7MHz，适合于作多制式伴音解调，不需要外接鉴频线圈，实现免调试。由该电路解调出的伴音音频信号，即机内（TV）音频信号，通过N101的⑩脚外接去加重电容C171进行去加重处理，然后加到音频机内（TV）/机外（AV）选择开关；外部的AV音频输入信号经⑫脚进入N101，也加到音频机内（TV）/机外（AV）选择开关。音频选择开关受N101的①脚选择电压·的控制，而①脚选择电压的变化又受微处理器（D701）34脚输出的AV/TV切换信号和④脚输出的电视制式控制信号的控制，N101的①脚选择电压与51脚音频输出之间的关系如表5所示。

    N101 51脚输出的机内或机外音频信号经R351、C351、C353和R352、C352、R355、C354组成的选通电路产生主伴音信号和重低音信号两种信号，其中，主伴音信号加到音频功率放大电路N351（TDA7496）的①脚，重低音信号加到N351的⑤脚。
    4．音频功率放大电路
    长虹R2118A型机的伴音音频功率放大采用厚膜集成电路TDA7496 、TDA7496是一种带直流音量控制的立体声甲乙类功率放大器，可适用于质量要求较高的电视伴音系统。
   （1）主伴音信号的功率放大主伴音信号由N351（TDA7496 ）的右路音频信号输入端①脚输入，经内电路进行音量控制、功率放大后从⑭脚输出，利用C362耦合给的两个扬声器B301和B302，驱动它们发出中、高频率声音。
    26V电压经C361和C360滤波后，加到N351的⑩脚，为其内部电路供电。
   （2）低音的处理及功率放大由于现在的电视伴音并非立体声，因此R2118A型机将左路（L通道）音频信号处理电路用作低音功放，以改善电视伴音的音质。进入N351（TDA7496 ）的⑤脚的低音频信号的幅度受V351工作状态的控制，而V351受CPU（D701）的⑩脚低音开关信号的控制。当D701的40脚输出高电平时（低音扩展关），V351饱和导通，R355经V351的。e结接地，N101的51脚输出的音频信号经R352和R355分压，适当降低幅度后由C354耦合给TDA7496的⑤脚，由于低音部分受到适应衰减，伴音较为清晰、响亮；当D701的40脚输出低电平时（重低音开），V351截止，伴音中的低音部分未受衰减而相对加强，伴音深厚、有力，低音力度相对较大。
    由⑤脚输入的低音部分经内部功率放大后从⑫脚输出，经C363耦合给低音扬声器，驱动它发出低音。
   （3）音量控制N351（TDA7496 ）输出信号强弱受③脚直流电压的控制，③脚直流电压高则音量大；③脚直流电压低则音量小。而③脚电压由微处理器D701的⑩脚控制。
    R2118A型机伴音系统具有静音功能，当该机处于频道切换、自动搜索选台、半自动搜索选台、TV/AV切换、静音状态时，D701的39输出低电平，使N351的③脚为低电平，从而使伴音功放几乎无输出，实现静音功能。反之，若D701的39脚输出高电平电压，则该机恢复伴音功能。

    二、常见故障检修
    下面以长虹R2118A型彩电的伴音电路为例介绍彩电的伴音电路常见故障检修方法。
    1. AV/TV状态都无伴音
    该故障说明N101（LA7688）构成的伴音中频信号处理、AV/TV电路和伴音功放电路异常。而伴音功放不工作除了与供电有关外，还与音量控制电路有关。对子故障原因的判断可采用电压测量法和干扰法进行。
    首先，将数字万用表置于二极管挡，并将它的黑表笔接地，用红表笔点击伴音功放N351（TDA7496）的①脚，若扬声器能发出“咔咔”声，说明伴音功放正常，故障多因LA7688异常所致；若扬声器不能发出“咔咔”声，说明伴音功放未工作，测N351的⑬脚供电电压是否正常，若不正常，检查供电电路；若供电正常，在调整音量时测N351的③脚电位能否正常变化。若不能，检查音量控制电路；若能，用TDA7496代换N351。
    2. AV／TV状态有伴音，但无重低音
    该故障说明重低音功放电路或重低音控制电路异常。首先，测重低音控制电路的V351的c极电位，若电位为低电平，说明C352击穿或重低音控制电路异常；若电压为高电平，点击伴音功放N351（TDA7496）的⑤脚。若扬声器不能发出“咔咔”声，说明N351异常；若能发出“咔咔”声，检查C354、R352、C352。
    3. AV状态有伴音，TV状态无伴音
    该故障说明N101（LA7688）构成的伴音中频信号处理电路和N203构成的第二伴音形成电路异常。
    首先，将数字万用表置于二极管挡，并将它的黑表笔接地，用红表笔点击功放N101（LA7688）的①脚，若扬声器不能发出“咔咔”声，说明LA7688异常；若扬声器能发出“咔咔”声，检查藕合电容C131、C132或切换块N203是否开路。若是，更换即可；若不是，检查伴音中频信号鉴频滤波器Z131-Z134或伴音中频陷波器Z181～  Z184是否漏电修。
