第八节：微处理器电路分析与检修

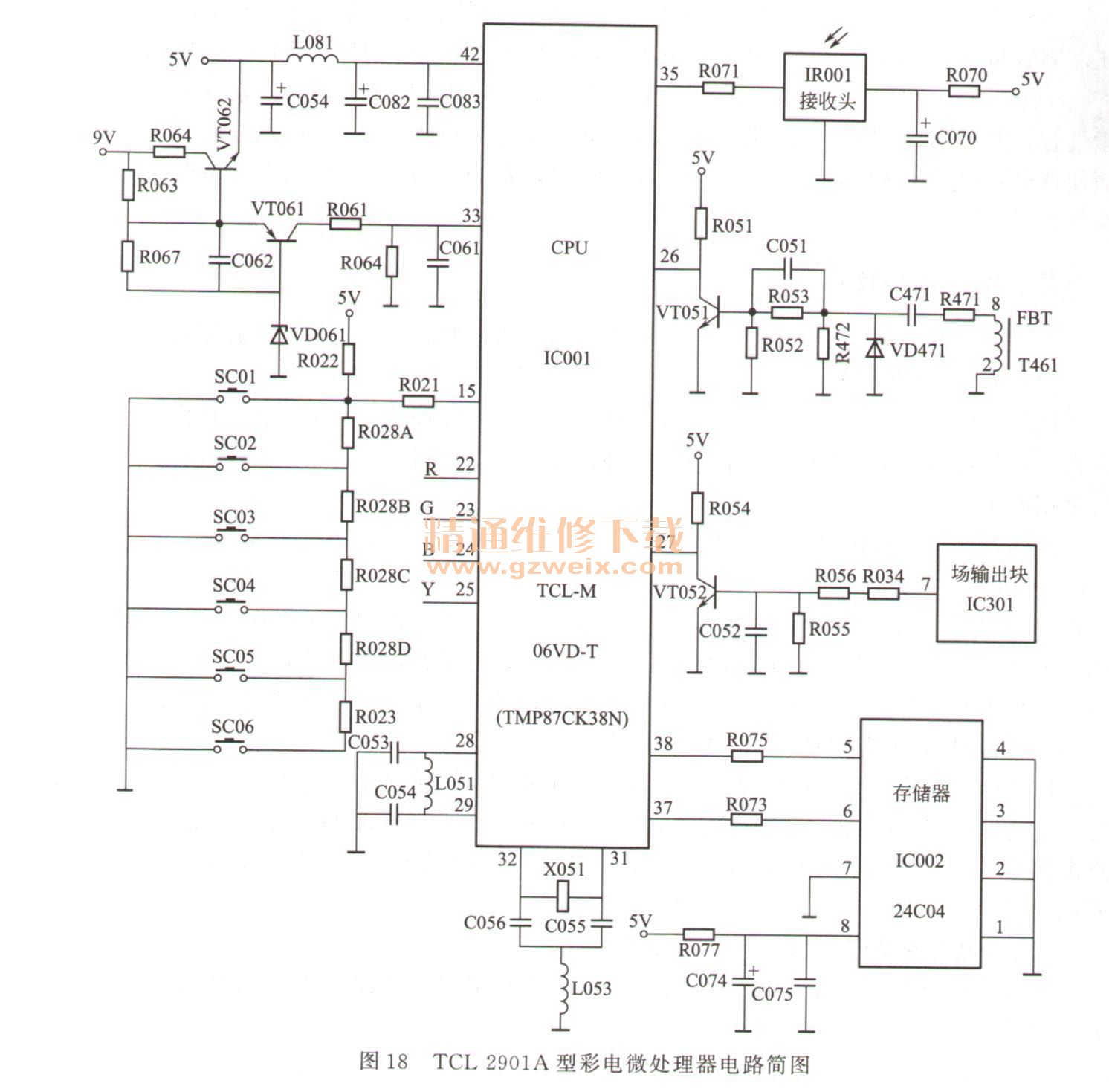

下面以TCL2901A型彩电为例介绍12C总线控制型彩电的微处理器电路原理与故障检该机的微处理器电路以日本东芝公司生产的8位单片CMOS微处理器TMP87CK38N（1C001）、存储器24C04 00002）为核心构成，如图18所示。

    一、典型电路分析
    1．微处理器TMP87CK38N实用资料

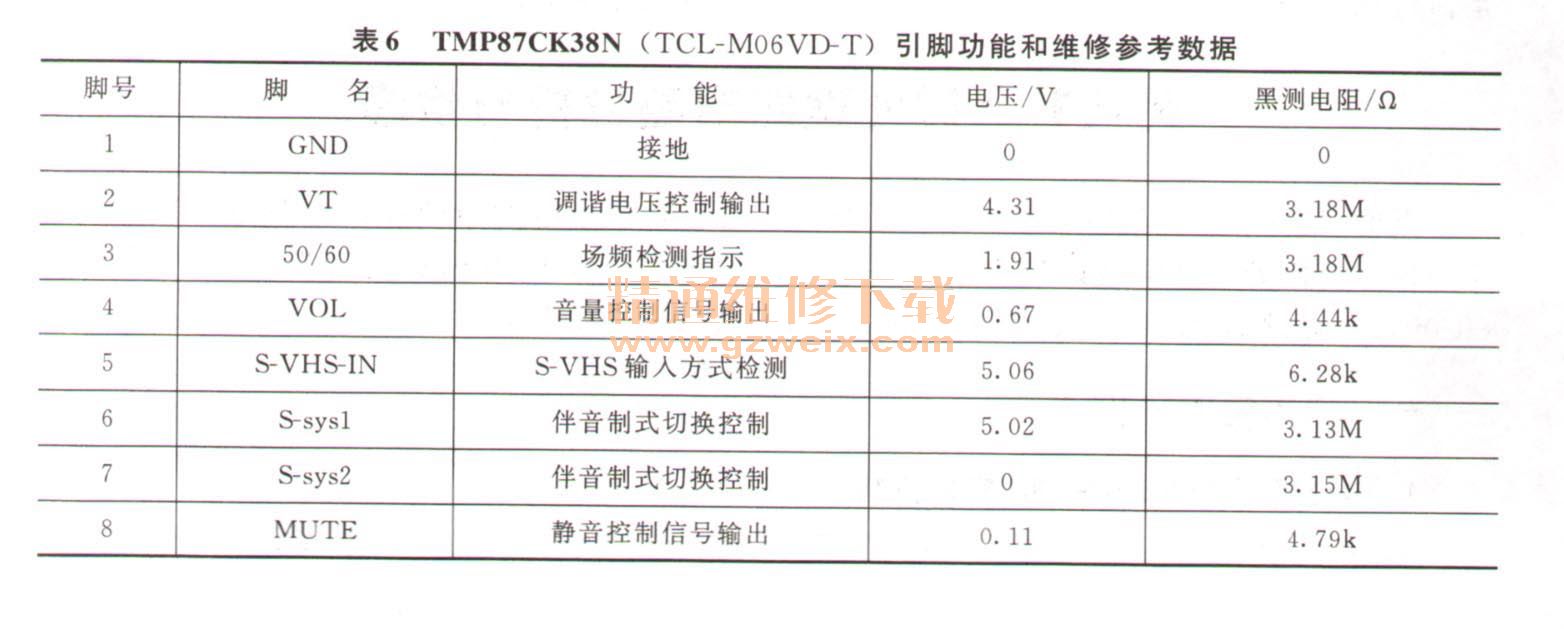

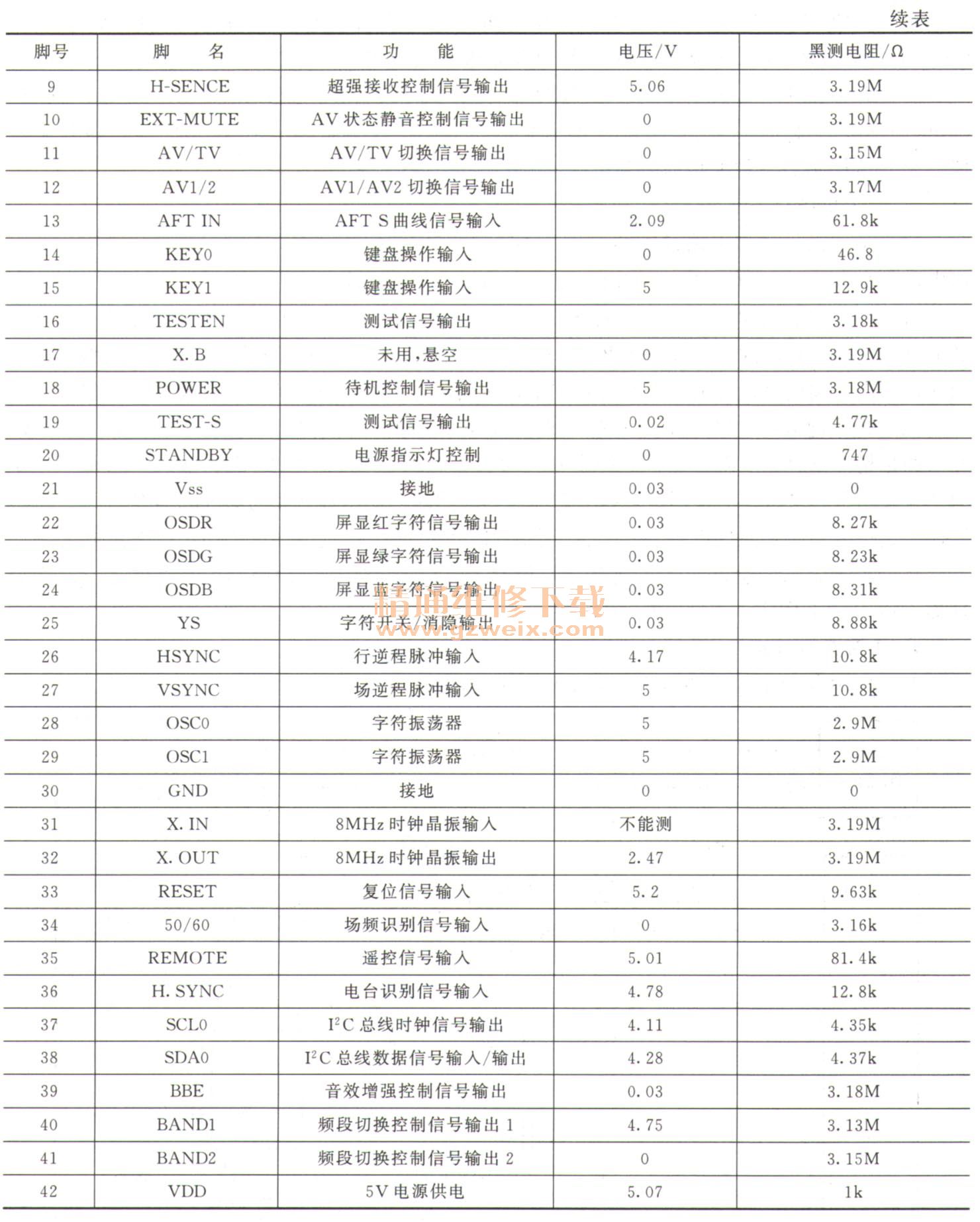

    TMP87CK38N引脚功能和维修参考数据如表6所示。由于各个厂家在采用该芯片时所使用的软件不同，所以不同品牌彩电的TMP87CK38N的引脚功能有所不同，下面以TCL掩膜的TCL-M06VD-T为例进行介绍。

    2．微处理器工作基本条件
   （1）供电接通总电源开关后，由5V电源提供的5V电压加到微处理器IC001（TCL-M06 VD-T）供电端42脚，为它供电。
   （2）复位9V电压经R063.、R067加到5. 1V稳压管VD061的负极和VT061的e极，由于9V电压初始建立的较低，所以VT061截止，VT061的c极无电压输出，1C001的复位端33脚输入低电平复位信号，IC001内的存储器、寄存器等电路开始复位，随着9V电压的逐渐升高，使VT061因e极电位逐渐升高而导通。当VT061的c极输出的5V电压从IC001的33脚输入后，微处理器复位结束开始进入正常工作状态。
   （3）时钟振荡IC001的31、32脚内部的振荡器与外接的8MHz晶振X051以及C055、C056、L053通过振荡形成8MHz时钟脉冲，该脉冲经分频后作为lC0011内部电路和微处理器与其他控制芯片的通信时钟信号。
    3．操作控制
    该机采用微处理器电路设置的操作键和遥控接收电路实现用户的操作控制。操作后的数据由微处理器IC001通过I2C总线存储在存储器IC002内部。
   （1）遥控接收电路遥控接收电路IR001接收到来自遥控器发出的红外光信号后，经其内部电路识别处理获得的信号并送到IC001的35脚，被其内部电路检测后，通过I2C总线或相应的端口输出控制信号，对被控电路实施控制，使该机进入用户所需状态，实现操作控制。
   （2）操作键电路轻触开关SC01 - SC06是用户进行功能操作的控制键。与SC01～SC06
并联的是精密型分压电阻。在接通每个开关时，微处理器IC001的15脚会输入一个电压值不同的操作信号，被IC001检测后，通过总线或相应的端口输出控制信号，实现操作控制。由于该操作键信号输入电路仅占用IC001的一个端口，所一以该电路属于电压模拟型操作键电路。
    该电路异常通常会产生一个或多个操作键失灵故障，若出现短路情况，通常会导致微处理器不能正常工作或工作紊乱的故障。
    4，调谐选台电路

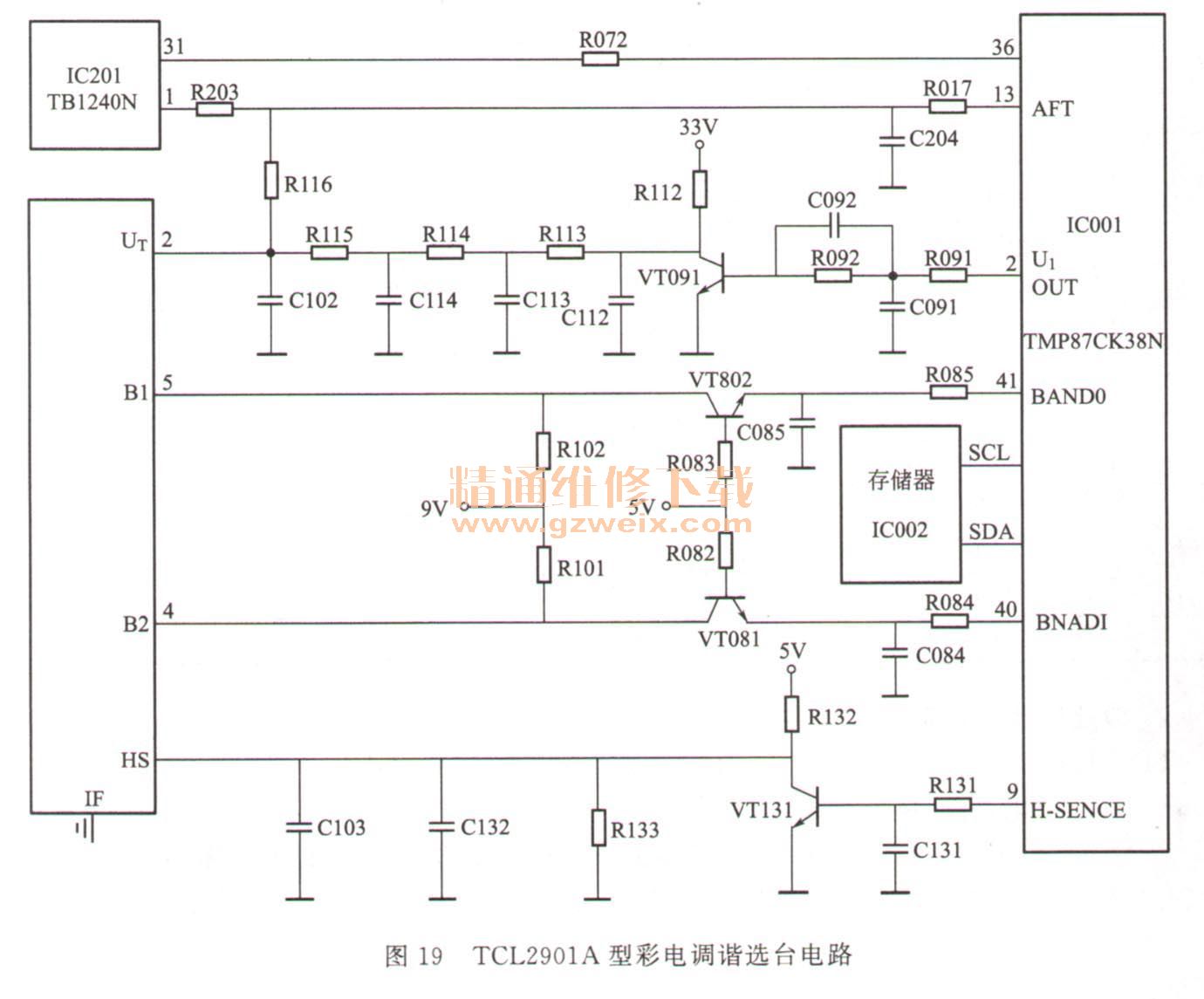

    TCL2901A彩电的调谐选台电路如图19所示。

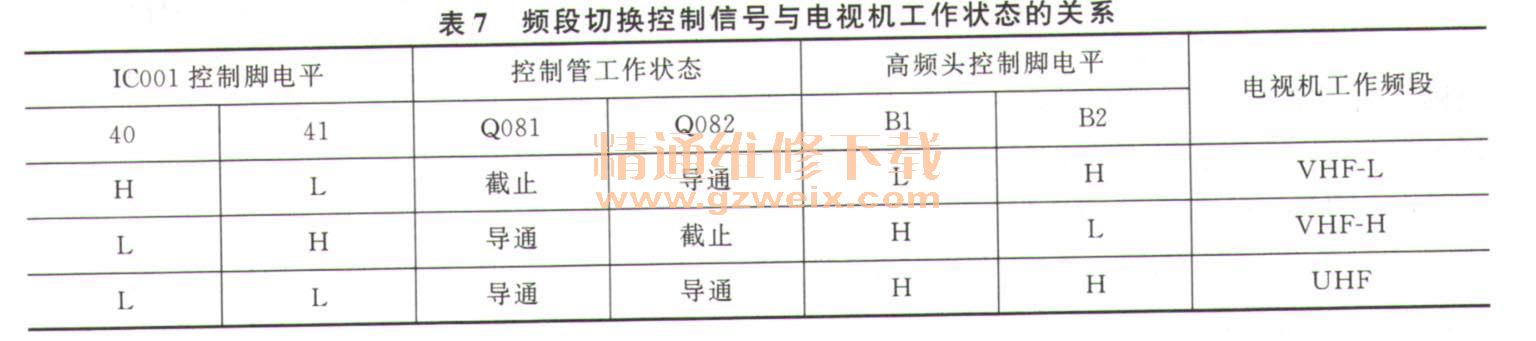

   （1）频段切换TCL2901A彩电的频段切换控制由微处理器输出两位频段切换信息，通过开关管Q081、Q082送到高频调谐器的频段控制端，按需要完成频段切换。频段切换控制信号与该机工作状态的关系如表7所示。

   （2）搜索选台控制TCL2901A彩电的搜索选台方式有两种：一种是自动搜索方式；另一种是手动搜索方式。
①动搜索过程。进行自动搜索选台时，微处理器IC001输出的频段切换控制信号使高频头首先处于VHF-L频段，同时IC001的调谐电压输出端2脚输出的调宽信号经Q091倒相放大，33V电压经R112、 C112、Rl13、C113、R114、Cl114、 R115、C102低通滤波获得。33V的调谐电压，送到高频头的调谐电压输入端UT后，高频头开始选台。当搜索到电视节目后，TV处理芯片TB1240N的31脚输出的复合视频信号经R072送到IC00 1的36脚，被IC001内部电路识别后，调谐控制信号的占空比减小，使搜索速度变慢进入慢调谐状态；当调谐准确后IC201的1脚输出的AFT S曲线信号经R203、R017送到IC001的13脚，IC001确认已经搜索到正确的电视台节目信号，同时IC001通过I2 C总线将该频道的相关数据送到存储器IC002，由IC002进行存储。随后，进一步选台，直至搜索并存储完全部的电视节目后回到最先存储的节目，自动选台结束。
    ②手动搜索选台。手动搜索选台与自动选台的原理基本相同，不同的是手动搜索的频道节目数据，由用户进行选择存储位置（节目号），以实现用户随意安排节目位置的目的。
