第四节：圈像通道电路分析与检修

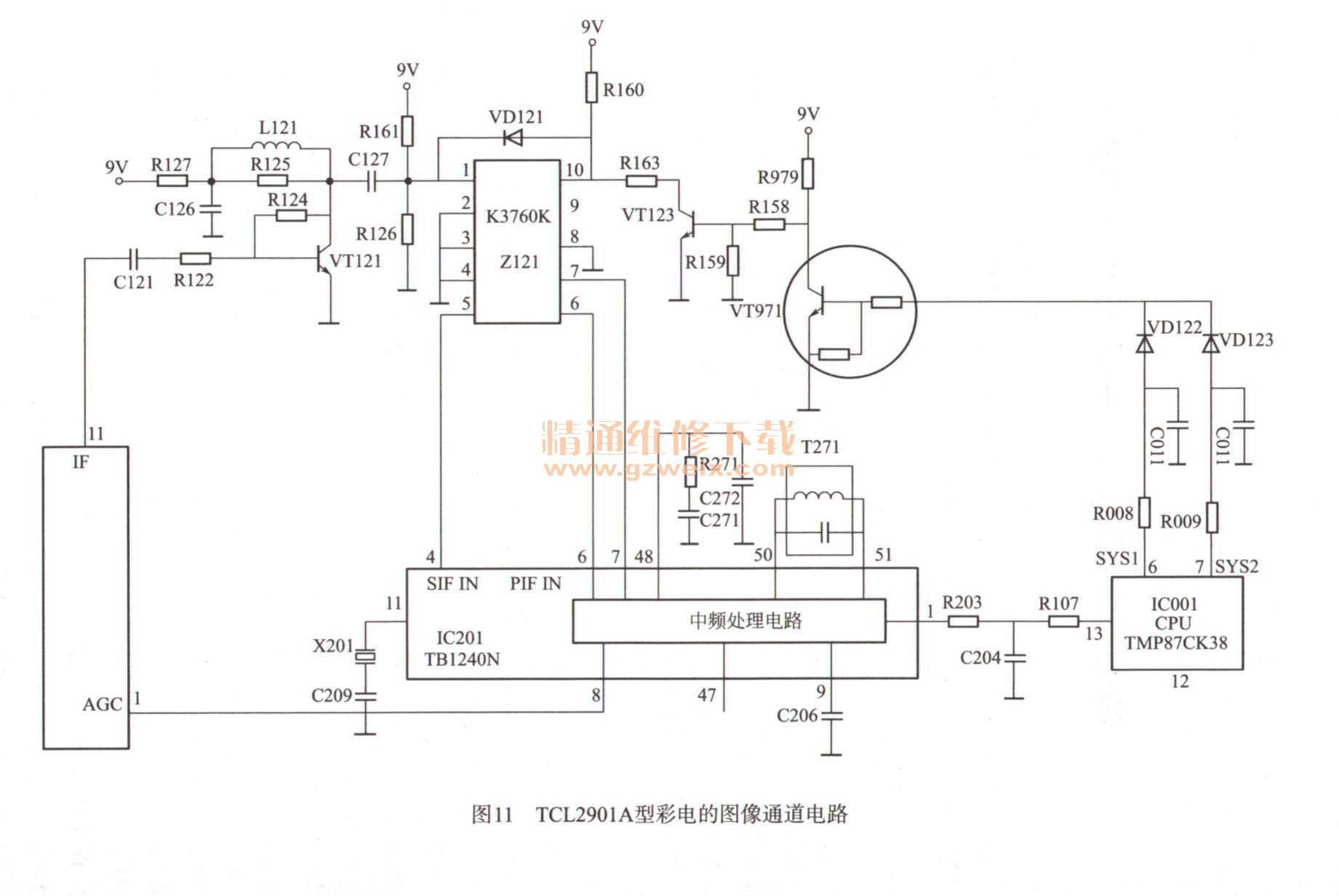

    下面以TCL2901A型彩电的图像通道电路为例介绍IZ C总线控制型彩电图像通道电路原理与故障检修，TCL2901A型彩电图像通道电路由前置中频放大与中频特性曲线形成电路、图像中频放大及视频检波等电路构成，如图11所示。

    一、典型电路分析
    1．前里中频放大
    高频头IF端子输出的图像中频信号经C121、R122送到预中放管VT121的b极，由其倒相放大提高电压增益，以补偿声表面滤波器Z121的插入损耗。R124用作电压并联负反馈，以避免VT121产生高频自激，L121用作高频提升，与其并联的R125起阻尼作用。
    2．中频幅频特性曲线形成
    该机采用新型声表面滤波器K3760K（2121）形成中频幅频特性曲线。K3760K属于载波分离、复合型声表面滤波器，它在控制电路的作用下，可满足多制式的图像载波、伴音载波离。
   （1）非M制信号接收方式（宽带）接收D/K、B/G、I非M制信号时，微处理器IC001的6、7脚输出的控制信号均为高电平或其一为高电平，使VT971导通，VT123截止，Z121的10脚为高电平，使VD121导通，将Z121的1脚和10脚的内部电路接通，此时Z121满足D/K、B/G、I的非M制信号的分离要求。图像通道对33. 57MHz色载频衰减3dB，而对伴音载频尽可能地抑制后，由6、7脚输出图像中频信号。而伴音通道抑制图像中频，并选出第一伴音中频信号由5脚输出。
   （2） M制接收方式（窄带）接收NTSC-M制信号时，微处理器IC001的6、7脚输出的控制信号均为低电平，使VT971截止，Q123导通，使Z121的10脚为低电平，将Z121的10脚与8脚的内部电路接通。此时Z121满足NTSC-M制信号的分离要求，将伴音33. 5MHz处的信号相对衰减23dB左右，在不出现过多干扰图像的前提下，保证伴音信号有足够的幅度的输出并由6、7脚输出。由此可见，接收M制信号时，Z121的6、7脚输出图像中频信号和第一伴音中频信号。
    3．图像中频放大及视频检波
    由声表面滤波器Z121分离输出的图像中频信号由IC201（TB1240N）的6、7脚输入到中频放大电路，通过三级增益可控的中频放大电路放大，送到PLL视频检波器（双差分模拟乘法同步检波器）。
    IC201内的中频压控振荡器（PIF VCO）与50、51脚外接的LC谐振回路T271、产生视频解调所需的38MHz载波参考信号。调节T271的磁芯则能保持同步开关信号与待检波中频信号同步，从而使同步检波器的输出信号幅度最高。48脚外接的R271、C271、C272组成的滤波电路获得的误差电压，对PIF VCO进行相位控制，保证PIF VCO产生的频率和相位与38MHz中频载波信号准确同步。
    视频检波器输出三路视频信号：第一路经视频放大后由IC201的47脚输出，为复合视频信号；第二路送往AGC控制电路；第三路送往AFT电路。
    4. AGC、AFT电路
    IC201（TB1240N）内的AGC检波是一种键控、峰值AGC检波电路，它对视频信号的同步信号取样检波，IC201的9脚的外接电容C206是该电路的滤波电容。该电容的容量直接影响AGC时间常数，时间常数异常会导致图像质量差甚至蓝屏的故障现象。正常时，8脚电压在3. 8～7. 5V之间。输入强信号时8脚电压下降，输入弱信号时电压升高。
    AGC检波后得到的AGC控制电压分两路输出：一路为中放AGC（即IF AGC）电压，采取由后逐级向前对中频放大器进行控制的方式；另一路为高放AGC（即RF AGC）控制电压，经延迟放大后由IC201的8脚输出高频头的AGC端子，控制高放电路的增益。通过两路AGC的控制，确保接收强弱信号时，中频放大器输出的信号幅度基本稳定。
    IC201（TB1240N）内的AFT电路采用PLL方式。鉴相器需输入两路信号：一路是来自中频压控振荡器产生的中频载波信号；另一路是4. 43MHz振荡器输出的信号经分频后获得的信号。两者经鉴相器比较后，若判别出图像中频偏离标准值，鉴相器将输出AFT控制信号，该信号经R203、R107送到微处理器IC001的13脚，由其内部电路处理后，由调谐端2脚输出本振频率的修正信号，最终校正了本振频率，确保中频信号为标准的38MHz.同时，IC201的13脚输入的AFT信号，还作为自动选台时是否实现准确调谐的判断依据。
    该机的高放AGC的起控点未通过外接的可调电阻设置，而由微处理器IC001通过I2 C总线设置。

    二、常见故障检修
    图像通道电路异常时会产生的故障：一是无图像（蓝屏）、无伴音；二是图像质量差；三是部分频道无节目。
    1．蓝屏，有字符、无伴音
    对于该故障首先关闭蓝屏功能，若屏幕上有大量的噪波点，则说明高频头、预中放电路异常；若屏幕噪点稀少，则说明中频电路、视频检波电路异常。若屏幕上无噪点，多为IC201异常所致；若有噪点，用电容短接声表面滤波器Z121的1、6脚。若有图像出现，说明Z121异常；若无效，断开VT121的。极后，用电容将高频头1脚与Z121的1脚短接，若有图像出现，说明由VT121等构成的预中放电路异常。
    2．图像上有雪花噪点
    该故障主要由高电平或中频放大器的增益不足所致，主要检查AGC电路。首先，进入总线，调整AGC相关的数据，若有效，说明AGC数据失调；若无效，检查滤波电容0206是否正常。若不正常，更换即可；若正常，一检查预中放电路是否正常。若不正常，维修即可；若正常，代换检查高频头和IC201。
