二、集成电路构成的开关电源
    下面以集成电路STR-F6654/F6656为核心构成的开关电源为例介绍集成电路型彩电开关电源的工作原理与故障检修方法。
    1. STR-F6654/F6656的简介

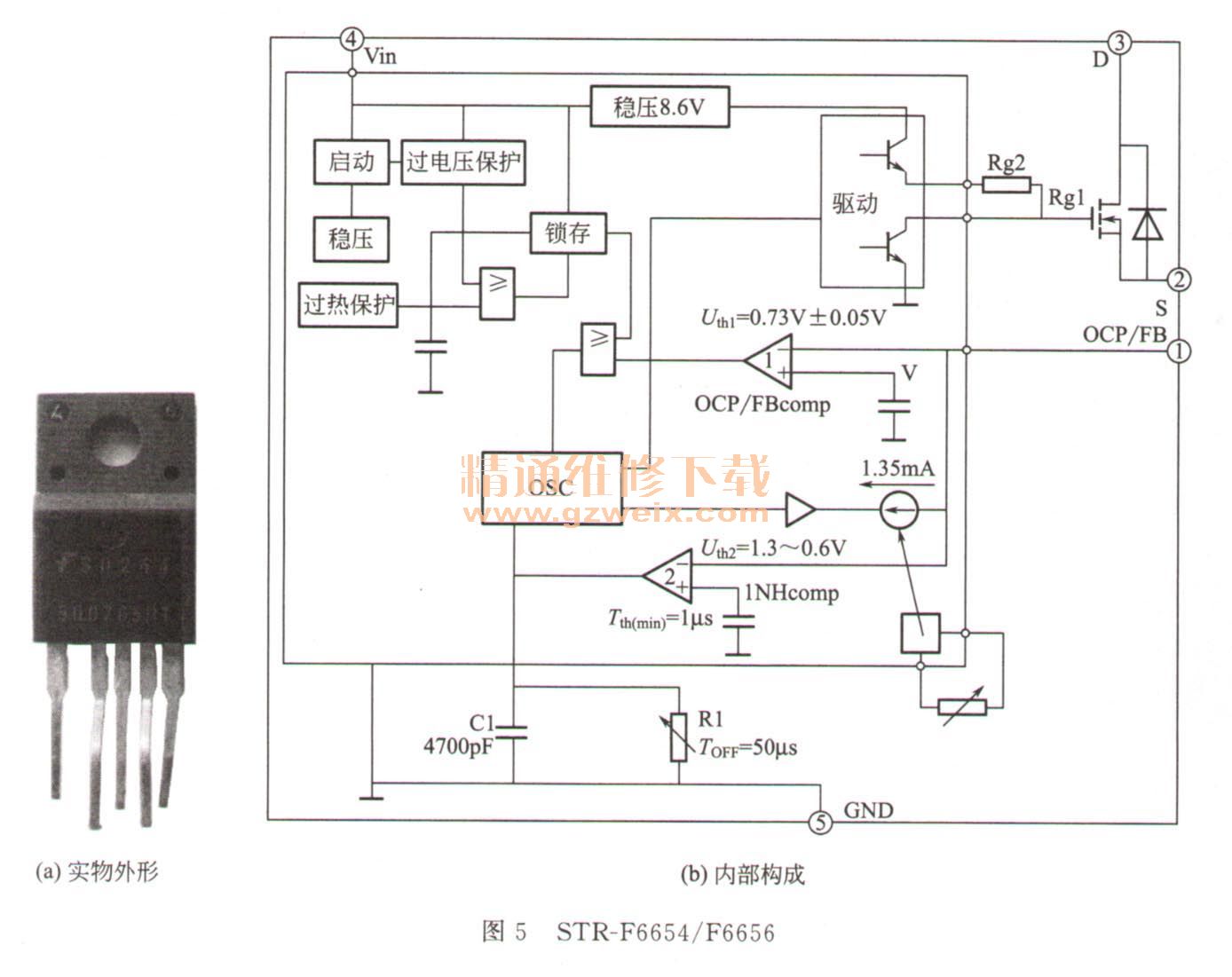

    STR-F6654/F6656的实物外形如图5（a）所示。STR-F6654/F6656（与它构成相同的还有STR-F6454/F6456/F6653/F6658B）是日本三肯公司生产的新型电源厚膜电路。由于STR-F6654/F6656仅有5个引脚，和较少的外围元件便可构成性能优异的开关电源，所以由它们构成的开关电源具有稳定性高、电路结构简单等优点。因此，由它们构成的开关电源广泛应用在国内外的电子产品中。

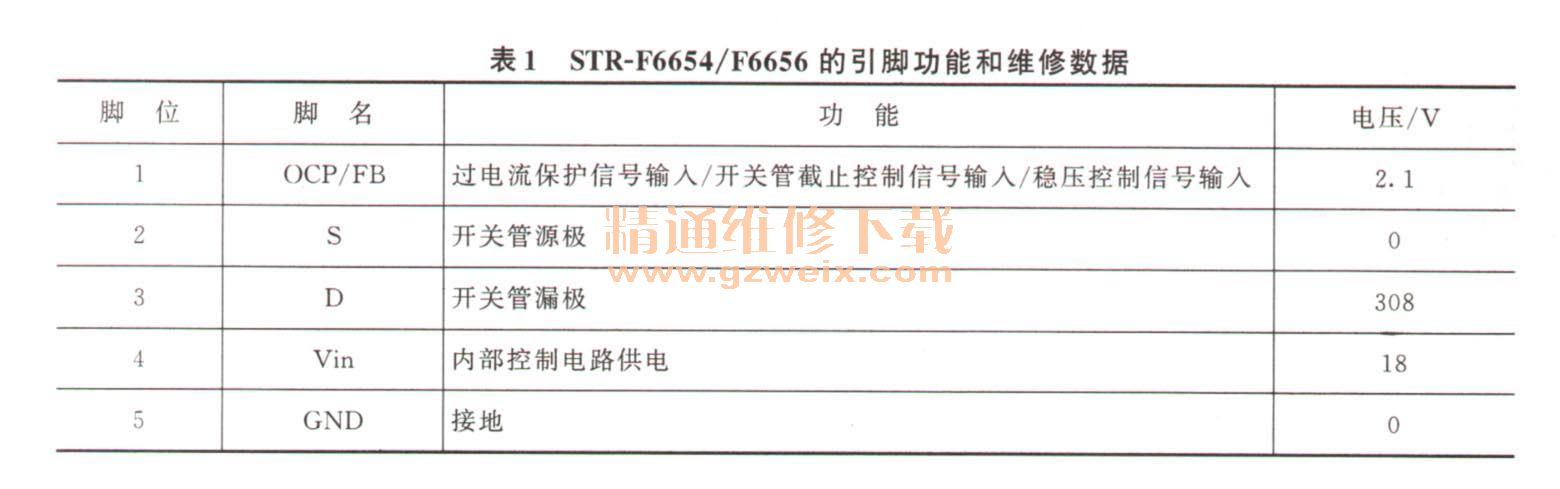

    STR-F6654/F6656由控制芯片和大功率场效应管两部分构成。其中控制芯片部分集成了启动电路、振荡器、保护电路、开关管激励等电路，如图5（b）所示，它的引脚功能和维修数据如表1所示。

    2．电路分析

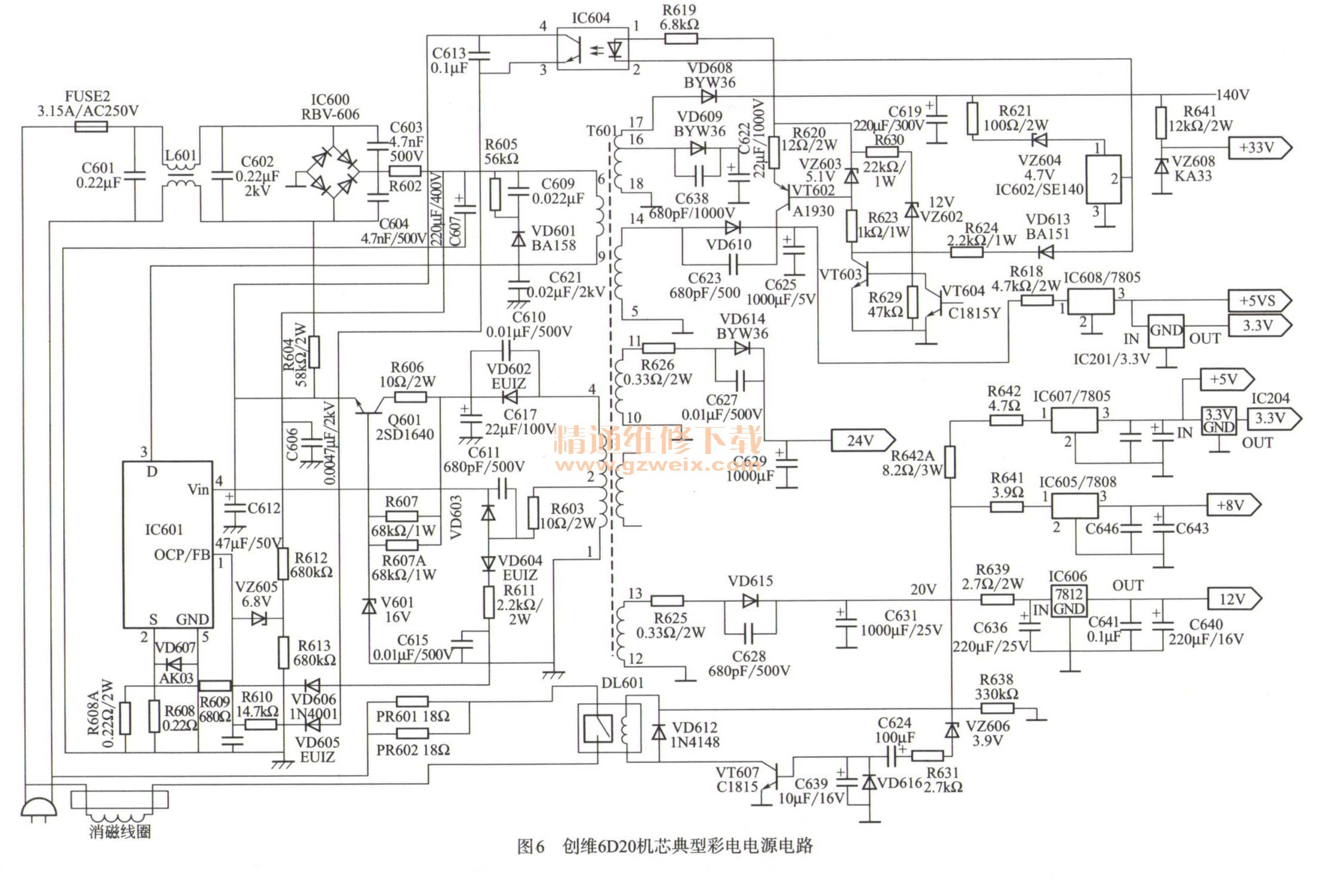

    下面以图6所示的创维6D20机芯彩电的开关电源为例，介绍以电源模块STR-F6654为核心构成的开关电源的工作原理。

   （1）市电变换该机输入市电电压后，市电电压不仅送到显像管消磁电路，而且通过熔断器FUSE2送到由C601、L601、C602等组成的线路滤波器，通过它滤除市电电网中的高频干扰脉冲后，一路通过IC600桥式整流，利用R602抑制开机大电流，由C607滤波，在C607两端产生300V直流电压；另一路通过限流电阻R604限流，滤波电容C612和IC600内的一个整流管构成整流滤波回路，在C612两端建立启动电压。
    当C612两端建立的启动电压达到16V后，IC601内的控制电路开始工作，由控制电路产生的激励脉冲使开关管工作在开关状态。开关管工作后，由市电电压经限流电路为IC601提供的电流不能维持其工作，此时开关变压器T601的自馈电绕组（1-4绕组）产生的脉冲电压经D602整流、C617滤波、R606限流后，通过VT601、VZ601、R607等组成的稳压电路产生14. 5V左右的直流电压，取代启动电路为IC601供电。
    为了防止截止瞬间开关管被过高的尖峰脉冲损坏，设置了R605、C609、VD601和C621组成的尖峰脉冲吸收回路。
   （2）稳压控制由于开关电源在收看期间的主要负载是行输出电路，所以该机的稳压控制电路通过IC602、R621、VZ604对C619两端电压进行取样，再通过IC604将误差信号送到IC601的1脚内的振荡器，改变定时电容的充电时间，控制开关管的导通时间，确保开关电源输出电压的稳定。
    若市电电压升高或负载变轻引起开关电源输出电压升高时，C619两端升高的电压不仅通过R619使IC604的1脚输入的电压升高，而且通过R621、VZ604使为IC602提供的电压升高，一经IC602取样、放大后，使IC604第2脚电位下降，使IC604内发光管因导通电流增大而发光加强，IC604内的光敏三极管导通加强，通过VD605、R610使IC601的1脚输入的电压增大，IC601内的开关管提前截止，开关管导通时间缩短，开关电源输出的电压下降到正常值。反之，稳压控制过程相反。
    【方法与技巧】在检修输出电压高或过电压保护电路动作故障时，首先，悬空待机控制电路的VT604的c极，强制该机处于待机状态后，若过电压保护电路不再动作，并且开关电源输出待机状态时的电压，说明R621、VZ604或三端误差取样放大电路IC602异常。若过电压保护仍然动作，用lkfl左右电阻短接光电耦合器IC604的3脚、4脚后，若过电压保护电路不再动作，重点检查IC604、VD608；若仍然保护，确认IC601第1脚外接元件正常后，便可更换IC601。
   （3）收看／待机控制
    ①收看控制。遥控开机时，来自微处理器的电源控制信号为高电平，使VT604导通，致使VT603截止，VT603的。极电位变为高电平，不仅使VT602截止，而且不影响光电耦合器IC604 2脚电位。于是IC604在三端误差取样放大器IC602控制下，为IC601 1脚提供的电流下降，使IC601内的开关管导通时间延长，开关变压器T601各个绕组产生的脉冲电压较高，T601的1-2绕组产生的脉冲电压较高，该脉冲电压经VD604整流，通过R611对C615充电。当C615两端建立的电压通过VD606为IC601 1脚提供的电压超过1. 45V（典型值）后，IC601内的比较器2输出高电平控制信号，使IC601内的开关管截止时间变短，于是开关电源在收看状态工作在高频（频率为60kHz左右）、大功率输出的准谐振状态，负载获得供电后进入收看状态。此时，由1-2绕组产生的脉冲电压经R603限流、VD603整流、C612滤波获得17V电压为IC601供电。
    ②待机控制。遥控关机时，电源控制信号变为低电平使VT604截止，C619两端电压通过R630限流使稳压管VZ602击穿导通，致使VT603导通，通过R624、VD613使光
电耦合器IC604的2脚电位下降。于是IC604内的发光管发光急剧加强，IC604输出的电流增大，为IC601的1脚提供的电压增大，IC6 01内的振荡器提前被触发翻转，开关管导通时间缩短，开关电源输出的电压下降到正常时的一半左右。此时，T601的1-2绕组产生的脉冲电压较低，C615两端产生的电压较低，通过VD606使IC601的1脚输入的电压达不到1. 45V，所以IC601内的比较器2不能工作，由比较器1控制定时电·容放电。该电容的放电时间延长到50μs，开关管截止时间变长，开关电源在待机时的工作频率降到20kHz以内。因此，开关电源处于低频、小功率输出状态，大大降低了待机时的功耗。
    待机期间由于T601各个绕组输出的脉冲电压较低，由VD603整流、C612滤波产生的电压较低，不能满足IC601正常工作的需要，此时T601的1-4绕组输出的脉冲电压经VD602整流，C617滤波产生的电压经VT601、VZ601稳压输出14. 6V左右的电压，为IC601提供待机期间的工作电压。同样，VD610整流、C625滤波产生的电压也不能满足5V稳压器IC608的正常供电，此时由于VT603导通，通过R623使VT602导通，从它c极输出的电压为IC608供电，确保IC608在待机期间输出电压正常，保证微处理器、存储器、遥控接收器等电路在待机期间正常工作。
