第六节:末级视频放大电路分析与检修
    本节介绍一种分离元件构成的末级视频放大电路和一种集成电路构成的末级视频放大电路的工作原理与故障检修方法。

    一、分离元件构成的末级视放电路

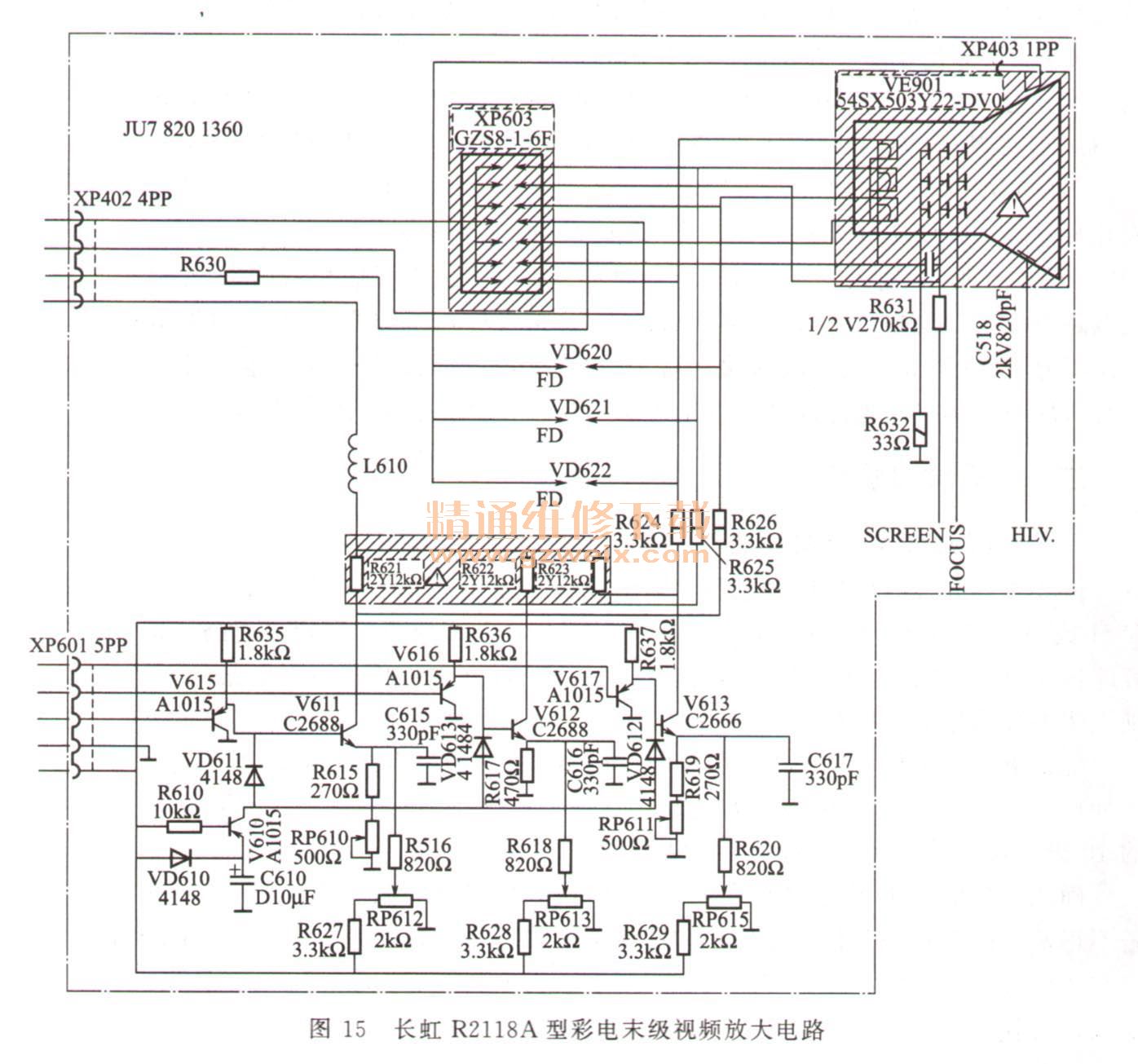

    下面以长虹R2118A型彩电为例介绍由分离元件构成的末级视频放大电路工作原理与故障检修方法，该机末级视频放大电路如图15所示。

    1．信号放大
    V611、V612、V613为三个末级视放输出管，与有关元件一起构成深度负反馈型放大器，工作在宽频带放大状态，分别放大蓝（B）、绿（G）、红（R）三个基色信号，其放大过程简述如下。
    XP601输入的B基色信号（TV处理器LA7688的33脚通过R233获得）输入到显像管尾板后，加到射随器V615的b极，由其放大后从发射极输出的B信号再经V611放大，从集电极输出，经隔离藕合电阻R626加到显像管的蓝枪（B）阴极；同样，XP601的2、1脚输入的G、R经各自的放大通道放大后，分别送到显像管G、R极。显像管的B、G、R极输入B、G、R激励信号，完成电光转换后，就会重现图像画面。
    2．白平衡调整
    三个视放管的基极输入端分别加了三个射随器V615、V616和V617。它们有两个作用：一是在TV处理集成电路LA7688和视放管之间起缓冲和隔离作用；二是可以提高视放管V611、V612和V613的基极电位，有利于进行白平衡调整。
    三个视放管的发射极均接有两组电阻器：一组用于调整暗平衡；另一组用于调整亮平衡。当LA7688亮度控制一定，即R、G、B信号的直流钳位电压一定时，调RP612、RP613、RP615可分别调整V611、V612、V613的e极直流电压，即调整V611、V612、V613直流工作点，以便调整各管集电极输出直流电压，即调整显像管各电子枪的截止电压，以补偿显像管蓝、绿、红三枪截止电压的不一致性，实现调暗平衡调整。所以RP612、RP613和RP615统称为暗平衡调节电位器。
    图10-15中的RP610和RP611是亮平衡调节电位器，它们分别接在视放管V611和V613的e极上，作为V611、V613发射极负反馈电阻的一部分，调节RP610或RP611可改变V611或V613的负反馈量，从而调整B基色放大器或R基色放大器的增益，所以RP610又称为蓝激励调节电位器，RP611·又称为红激励调节电位器。因V612的e极接固定电阻R617，所以绿基色放大器的增益是不可调的，也就是说亮平衡调整是将其作为基准来实现的。这样，通过调节RP610和RP611来改变蓝、红两种激励信号的幅度，使三种基色激励信号的幅度达到一个合适的比例，就可以实现白平衡中的亮平衡调整。
    3．消亮点电路
    本机设置了由V610、VD610～VD613、R610构成的泄放型关机消亮点电路。正常工作时，
电源电压经VD610对C610充电，同时经R610使V610的b极为高龟平，V610截止，不影响视频末级放大管的正常工作。当关机瞬间，电源电压消失，V610的b极电位为0V，所以V610导通，由它。极输出的电压通过V611-V613加到V611、V612、V613的b极，使它们导通程度达到最大，显像管的束电流达到最大，使第二阳极存储的电荷迅速释放，避免屏幕上出现关机亮点。

    二、集成电路构成的末级视放电路

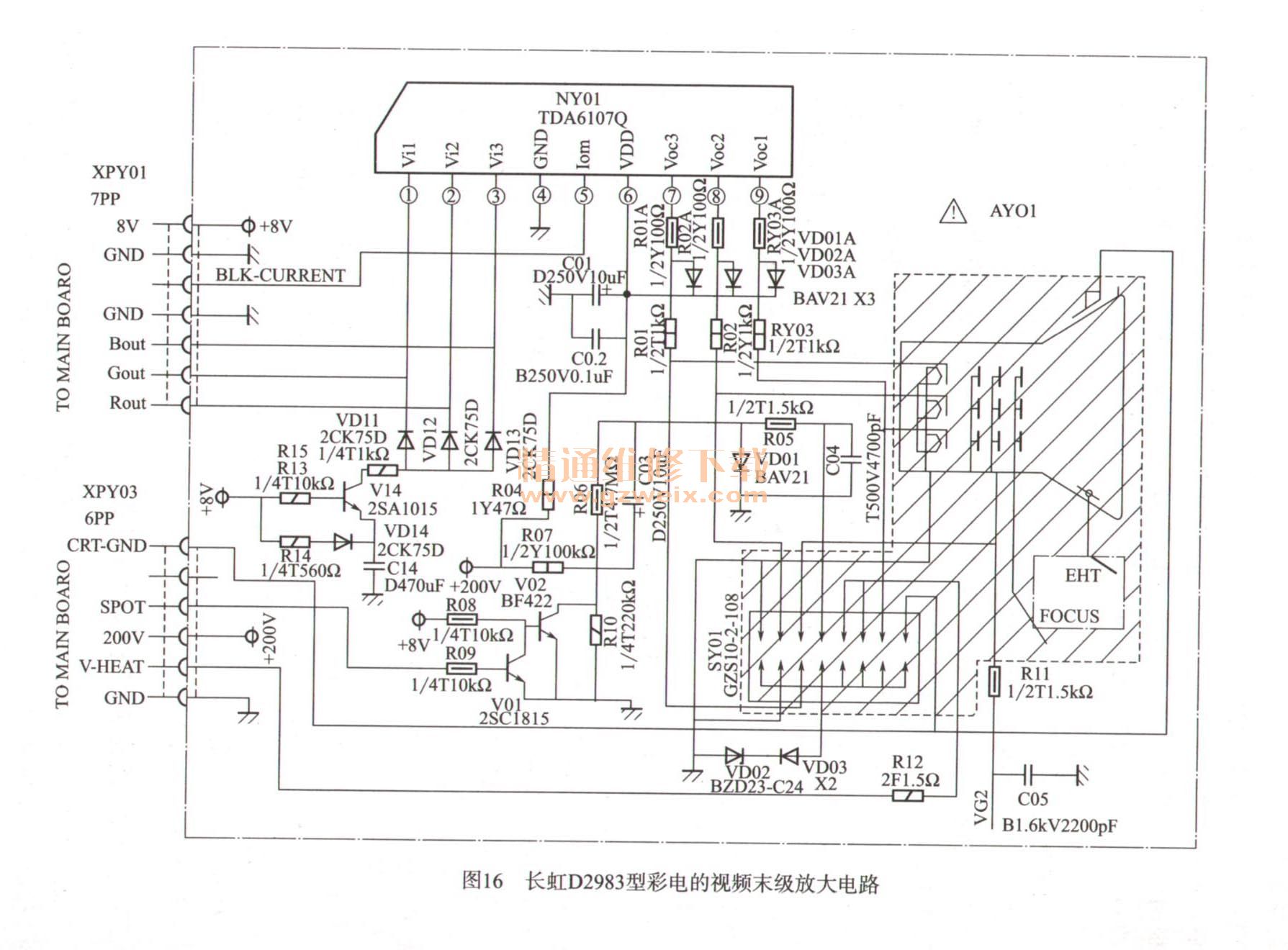

    下面以长虹D2983型彩电的视频末级放大电路为例，介绍由集成电路构成的视频末级放大电路的工作原理。该机的视频放大电路以厚膜集成电路TDA6107Q为核心构成，如图16所示。

      1、构成

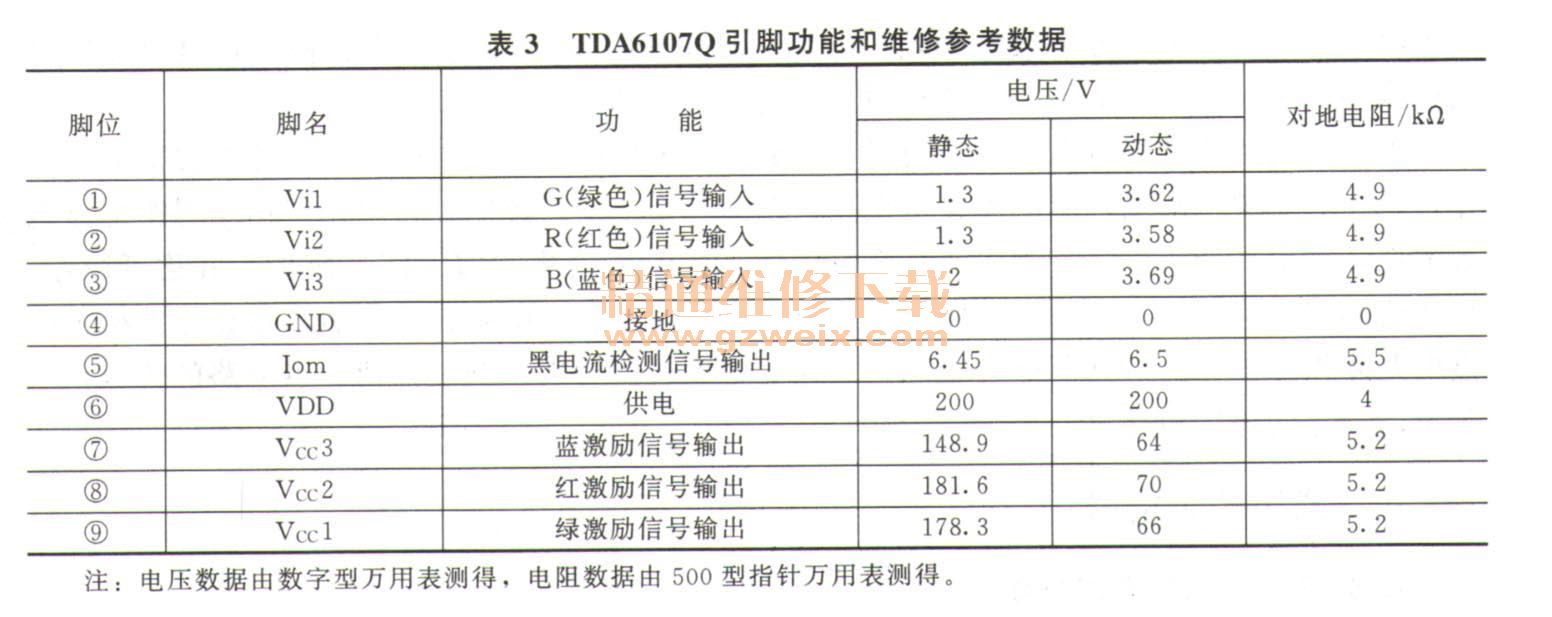

    由于TDA6107Q内置三路末级视放输出电路，所以热均衡性好，提高了电路的稳定性能，同时它内部设置了显像管高压放电、过热保护等保护电路，提高了电路的安全性能。TDA6107Q引脚功能和维修参考数据如表3所示。

  2.信号放大电路
    连接器ZPY01输入的三路基色信号（来自TDA8843的19、20、21脚）由NY01（TDA6107 Q）的①、②、③脚输入，经NY01内部的宽频带放大器放大后，由⑦、⑧、⑨脚输出三路负极性的基色信号，经RY01、RY01A、RY02、RY02A、RY03; RY03A隔离电阻送给显像管阴极，激励显像管重现图像。同时，NY01的⑤脚输出黑电流变化取样电压并通过连接器XPY01返回到TDA8843的18脚，以实现黑电流连续校正。
    连接器XPY03输入的200V电压（来自行输出电路），经退祸电路RY04、CY01、CY02加到NY01的⑥脚，为它供电。VDYOIA、VDY02A、VDY03A为阴极一电位钳位二极管，它们可使NY01的⑦、⑧、⑨脚上的电压最高不超过200V，防止显像管内部打火，造成NY01过压损坏。
    3．消亮点电路
    采用51cm以下的彩电通常不单独设置关机消亮点电路。这是由于彩电显像管内的荫罩板在关机时可以有效吸收电子集中能量，不会导致荧光粉被烧蚀。如果在大屏幕彩电中仍沿用该方法，必将使荫罩板中心区在每次关机时受较强电子流的轰击，因它的尺寸远大于51cm以下彩电，很容易发生形变，导致会聚变差。因此，大屏幕电视机必须设立关机消亮点电路。
    本机设置了两个消亮点电路。
    一个是由V14、VD14、C14以及VD11～VD13构成的泄放型关机消亮点电路。正常工作时，由于C14两端通过导通的VD14和R13充得8V电压，V14发射极和基极等电位截止，对TDA6107Q正常工作无影响。当关机瞬间，供电8V电压消失，V14基极电位为0V，发射极电位仍维持8V不变（VD14反向截止），该电压通过饱和导通的V14、R15以及VD11～VD1加到TDA6107Q三基色输入端犷使输入电压升一高到最高’电压，电路愉出端电压最低显像管的束电流达到最大，使第二阳极存储的电荷迅速释放，避免屏幕上出现关机亮点。
    另一个关机消亮点电路是由V01、V02、C03 、VDO1、R06、R07等构成的截型消亮点电路。正常工作时，连接器XPYO3输入的SPOT电压一（来自行输出电路）由R08、R09分压加到V01基极，使V01饱和、V02截止，200V正供电经R06、VD01对C03充电，使C03正端充至200V，负端由于VD01的导通得到0. 7V的电压。这一电压即为显像管栅极电压。、当关机行输出级停止工作后，V01因基极电压迅速为零而截止，V02饱和。由于C03电容两端电压不能突变，其正端经导通的V02．接地为零电压，负端将突变为负的。200V这一负电压使显像管栅极电压突＿变为负值，一致使栅一阴电位差增大，显像管截止，直至显像管阴极冷却失去发射电子的能力，达到截止消亮点的目的。
    上面两套关机消亮点电路如果同时工作显然是矛盾的。通过8V供电电源在关机时的变化可以看出，关机瞬间，泄放型关机消亮点电路首先工作。此时，行输出级由于退藕电路电容上电压逐渐下降，可以持续工作一小段时间，此时束电流的增大使光栅很亮并逐渐减小。显像管第二阳极由于电荷大量释放电压迅速降低。当行输出级停止工作后，截止型关机消亮点电路才投入土作，直到阴极彻底冷却。这一工作机制可以结合两种消亮点电路的优点，使关机消亮点的作用更完善。

    三、常见故障检修
    1．光栅为单色且有回扫线
    该故障说明单色光栅的放大电路或显像管异常。比如，在检修光栅为红色且有回扫线故障时，说明R信号放大电路异常，，导致显像管RK极电位过低或显像管RK异常，导致RK极发射电流过大。
    首先，断电后拔下显像管尾板，测显像管尾板上的RK极电压是否恢复到正常值，若是，说明显像管异常；若电压仍低，说明放大电路异常。测V617的b极电压，若高于V616的b极电压，说明前级电路异常；若 V617的b极电压正常，测V613的b极电压是否正常。若不正常，检查V617；若正常，检查R623、R624、V613和VD622、
    2．光栅缺色
    该故障说明缺色光栅的放大电路或显像管异常。比如，在检修光栅为黄色故障时，说明B信号放大电路异常，导致显像管BK极电位过高或显像管BK异常，导致BK极不能发射电子。
    首先，测显像管尾板上的BK极电压是否过高，若电压基本正常，说明显像管BK极老化，可通过测量显像管阴极发射电流来确认；若电压达到最大，说明放大电路异常。测V615的b极电压，若低于V616的b极电压，说明V616的be结击穿或前级电路异常；若V616的b极电压正常。测V611的e极电压是否正常，若不正常，检查白平衡调整电路；若正常，检查V611。
    3．有关机亮点
    该故障说明视频末级放大一器的供电不足或消亮点电路异常。通过测量L610引脚电压，就可以确认供电是否正常，若电压低，检查供电电路的整流管和滤波电容，通过测V610的c极电压，就可以确认该电路是否正常；若电压高，检查V610是否漏电即可。
