详解CRT彩色电视机分析与故障维修
来源:本站整理  作者:佚名  2015-10-27 07:00:00

    六、场输出电路

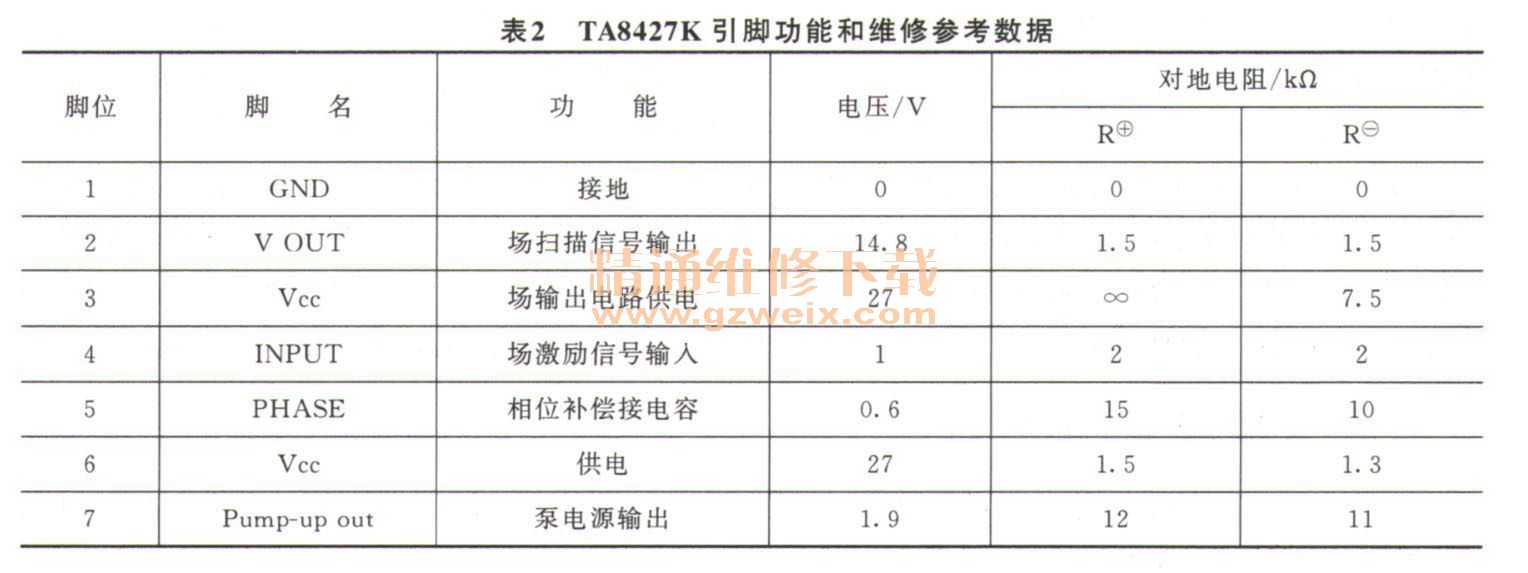

    参见图8、TCL2901A等型号彩电采用以厚膜电路TA8427K为核心构成的OTL型场输出电路。TA8427K引脚功能和维修参考数据如表2所示。

    TV处理芯片IC201(TB1240N) 24脚输出的场频锯齿波激励信号经R301限流,由场输出集成电路IC301(TA8427K)的4脚输入,经场激励和场输出级放大,从2脚输出场锯齿波电流。该电流通过偏转线圈V COIL、场输出电容C309、R311到地构成回路,回路中的锯齿波电流控制场偏转线圈完成垂直扫描。R311为场偏线圈串联电流负反馈电阻,锯齿波电流在R311两端建立的锯齿波电压,经R312、C311、R220送到IC201的23脚,为场扫描小信号电路提供交流电压负反馈信号,IC301的2脚与4脚之间的C301起交流并联电压负反馈的作用,这些措施都是为了改善场线性和稳定放大器的工作点。
    为了提高效率和便于集成化,TA8427K在逆程期间采用泵电源供电方式。泵电源由TA8427K的7脚内部电路和VD301、C306构成。

    七、水平枕形、梯形失真校正和行幅调整

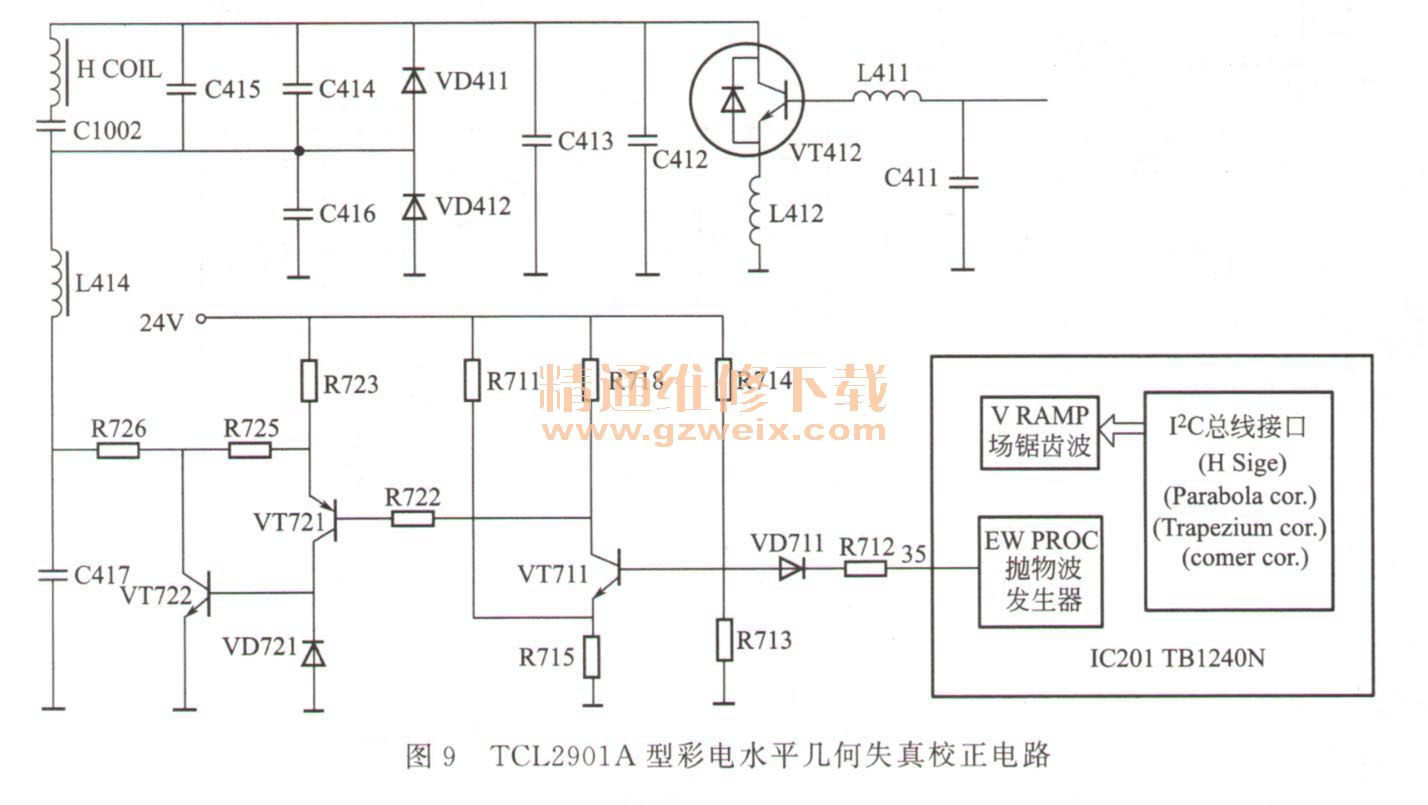

    TCL2901A型彩电的水平枕形失真、梯形校正及行幅调整电路由TB1240N(I C201)内部电路和相关电路构成,如图9所示。

    TV处理芯片IC201(TB124ON)内的场频抛物波脉冲发生器形成0. 68Vpp上凹场频抛物波信号。该信号由35脚输出后,通过R712、VD711送到VT711的b极,由VT711、VT721两级直耦放大器放大后,再经VT722倒相放大后,通过调制电感L414使阻尼管VD411、VD412中点电压按场频抛物波变化,从而调制了行偏转电流,实现水平枕形失真的校正。
    IC201的35脚输出的场频抛物波脉冲受I2 C总线调整。调整场频抛物波的幅度,实现水平枕形失真的校正;调整场频抛物波的前后沿时间,实现梯形失真的校正;调整场频抛物波的起始电平,可校正四脚失真;调整抛物波的直流分量时,可改变VD411、VD412电压,实现行幅调整。VD412两端电压升高时行偏转电流下降,使行幅减小。反之,行幅变大。

    八、极高压补偿、ABCL控制

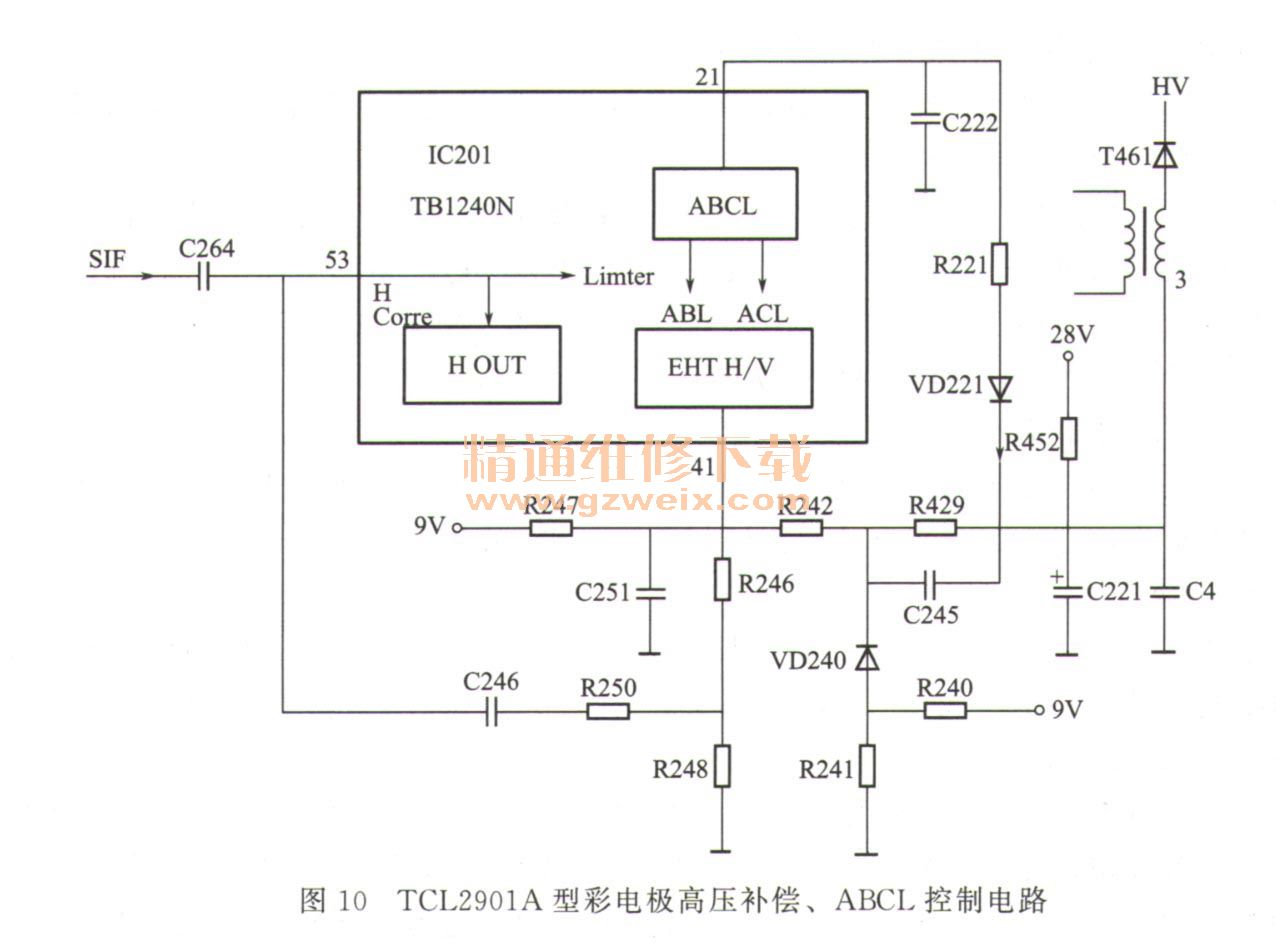

    TCL2901A型彩电为了防止显像管高压变化,引起画面幅度变化而设置了极高压补偿电路,如图 10所示。

    1.极高压补偿电路
    当画面亮度增大引起显像管束电流升高时,行输出变压器T461的3脚电位下降,经R429、R242使IC201(TB1240N)的极高压行幅补偿端41脚输入的电压下降。该信息被IC201内的极高压行场补偿电路处理后,使IC201的35脚输出的场频抛物波的直流分量减小,最终使行幅减小,同时使24脚输出端场频锯齿波的幅度下降,最终使场幅减小。反之,控制过程相反。因此,实现显像管束电流对画面幅,度的自动控制,避免了亮暗场变化引的行扭、场抖等异常现象。
    2.自动对比度、亮度限制ABCL
当画面亮度增大引起显像管束电流升高时,行输出变压器T461的3脚电位下降,通过VD221、R221使IC201的束电流检测端21脚输入的电压下降。该信息被IC201内的ABCL电路检测后,对对比度、亮度控制电路实施控制,最终引起画面的亮度下降,限制了显像管束电流的增大,实现了ABCL控制。
