第三节：行场扫描电路分析与检修

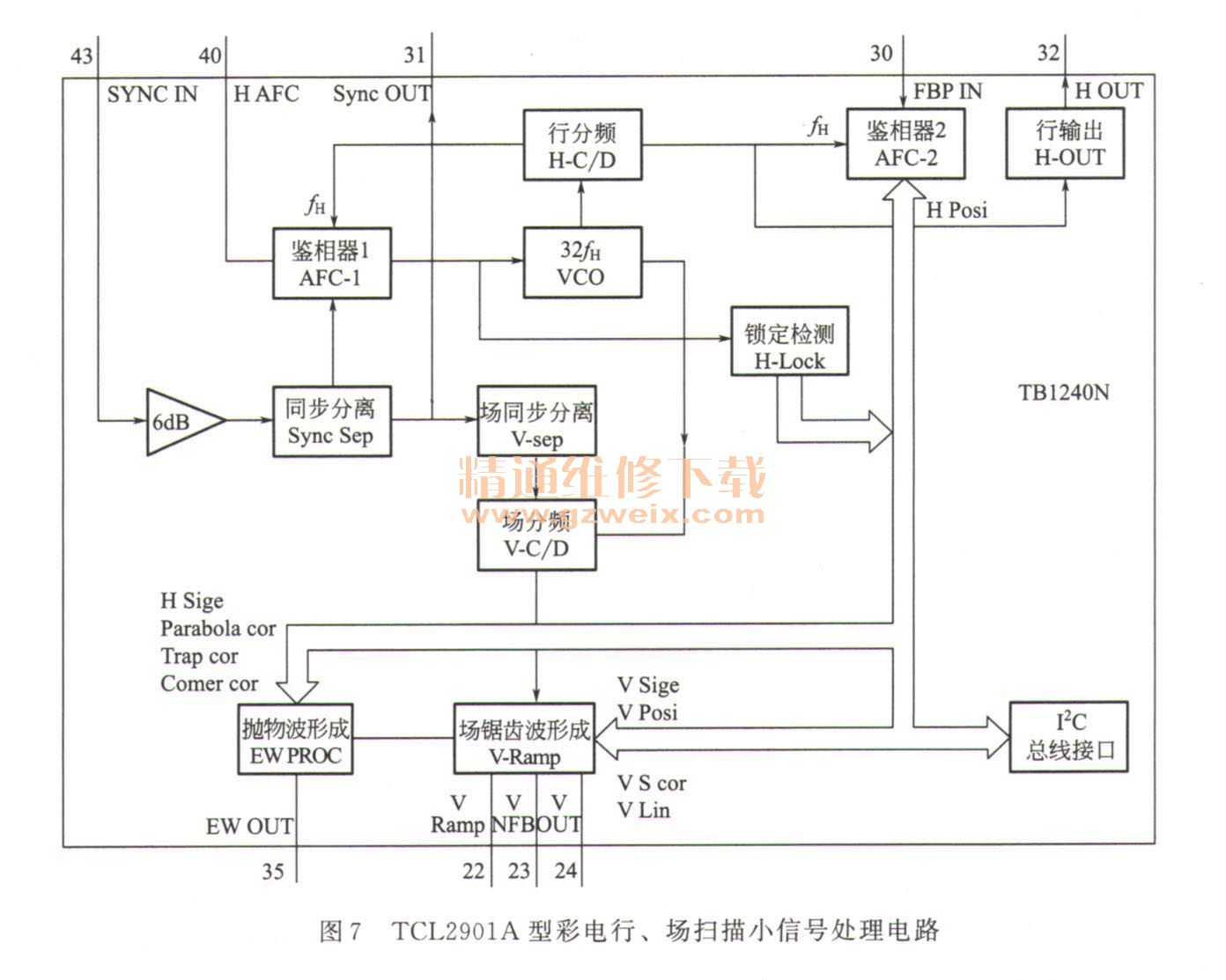

    下面以TCL2901A型彩电的行、场扫描电路为例介绍CRT彩电行、场扫描电路原理与故障检修方法。该机行、场扫描小信号处理由TB1240N内部电路完成，如图7所示。

    一、同步分离电路
    视频信号通过C252送到TB1240N的43脚，该信号通过43脚输入到同步分离电路，同步分离电路将复合视频信号的同步头钳位，使同步头电平一致，再根据同步头幅度最大的特点，利用幅度分离的方法获得复合同步信号。
    复合同步信号分三路输出：第一路由31脚输出，作为电台识别信号送到微处理器，用作自动选台和TV模式下判断信号有无的依据；第二路送到行鉴相器1；第三路送到场同步信号分离电路。

    二、行扫描小信号处理电路
    行同步信号送到AFC-1电路，同时内置的32f H压控振荡器VCO产生的振荡脉冲经32倍分频获得的行频脉冲fH也送到AFC-1电路，两者进行相位比较后获得的误差电流，通过40脚外接的C244、R244、C243低通滤波产生直流误差控制电压。该电压对压控振荡器实施控制，使行频信号fH与行同步信号准确同步。另外，AFC-1环路还通过I2C总线为微处理器提供行频锁定／失锁信号H-Lock，当行频脉冲与行同步信号同步后，该信号为高电平“1”，失锁时为低电平“0”。当微处理器检测的信号为失锁信号时，扩大AFC-1环的引入频率范围，促使AFC-1环及时锁定。不同制式时，4. 43MH：振荡信号经分频后为32J.H压控振荡器提供基准频率（开关脉冲），所以该振荡器无须设置晶振。
    同步后的行频脉冲作为基准信号送到AFC-2电路，同时行输出变压器T461的2～8绕组输出的行逆程脉冲经R471、C471限流耦合，通过D471限压，再经R225送到TB1240N的30脚，由30脚输入到AFC-2电路，与行频脉冲在AFC-2比较后，对32脚输出的行激励信号的相位进行自动控制，保证图像与光栅相对位置的准确。
    30脚输入的行逆程脉冲异常时，除了会产生水平位置偏移外，还会产生无光栅等故障。

    三、场扫描小信号处理电路
    已被行同步信号锁定的行频脉冲送到场分频电路，同时场同步信号也送到场分频电路，在场同步脉冲的控制下，分频电路对行频信号进行分频获得场频脉冲。该脉冲作为信号源触发单稳态电路，对22脚外接的锯齿波脉冲形成电容C223恒流充电，该脉冲经预激励电路放大后由24脚输出。
    24脚输出的锯齿波幅度受I2 C总线控制，通过调整可改变场幅的大小。另外，24脚输出的场激励信号受S、C形失真校正电路控制，通过调整预失真度的大小，可校正场S、C形失真。

    四、行激励电路

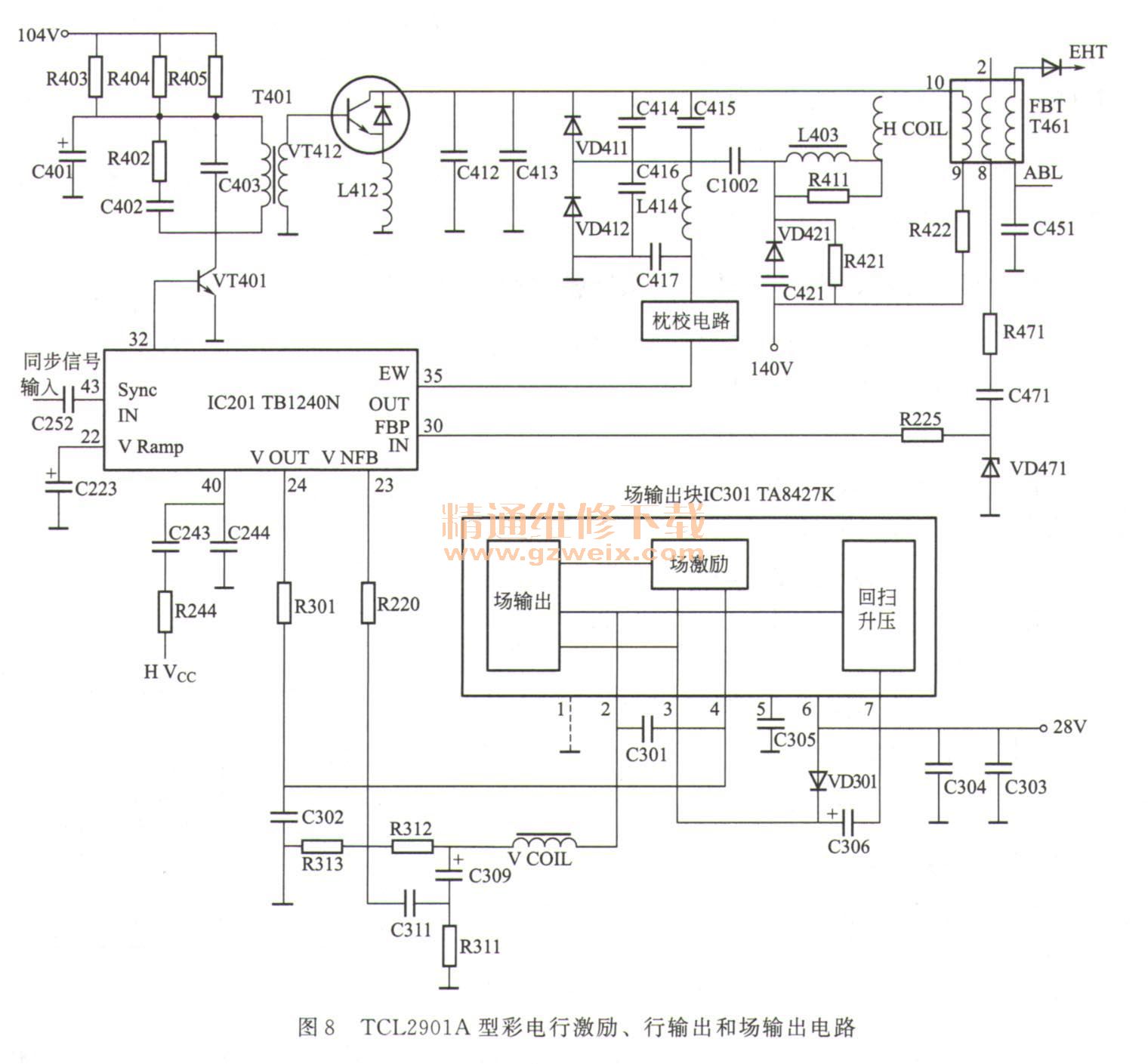

    参见图8 、TV处理芯片IC201（TB1240N） 32脚输出的行激励脉冲信号，驱动行激励管VT401工作在开关状态，此时行激励变压器T401次级绕组输出激励信号，使行输出管VT412工作在开关状态。主电源输出的140V电压经R403～R405限流、C401滤波获得电压，为行激励电路供电。C402、R402、C403用来抑制VT401截止瞬间产生的尖峰脉冲，以免VT401被过高的尖峰脉冲损坏。

    五、行输出电路
    该机采用了便于水平枕形失真校正、行幅控制的DOD型行输出电路。T461是行输出变压器，H COIL是行偏转线圈，L403是行线性校正变压器，R411是L403的阻尼电阻，C412～C416是行逆程电容，VD411、VD412是阻尼管，C1002是S形失真校正电容，L414是水平枕形失真校正电感，C417是调制电容。C414、C415、VD411、C1002和行偏转线圈构成偏转谐振回路，C1002两端电压是该回路的电源；C416、C417、L414、VD412构成的是调制谐振回路，C417两端电压是该回路的电源；由T461初级绕组、C412、C413和VT412内的阻尼管构成的是主谐振回路，140V电压是该回路的电源。
    三个谐振回路在行输出管VT412的控制卞，具有相同谐振频率。由偏转谐振回路形成行频锯齿波电流，以便行偏转线圈完成行扫描；调制回路可实现水平失真校正和行幅调节；主回路形成行逆程脉冲。该脉冲经T461变换为多种脉冲电压，这些脉冲电压经整流后，除了为显像管灯丝、阳极、加速极等提供电压外，还为视频输出、场输出等电路供电。
