    3.9.2电压检侧电路
    电压检测，用于检测电网电压值，在电网过压或欠压时，限定压缩机运行频率甚至停转压缩机，防止空调器内的器件被损坏。
    电压检测的表示符号有多种，常用的方法有：VIN （VOLTAGE INPUT，电压输入VAC（交流电压）、POWER（电源）、VOL（电压）、VAD（电压数/模转换）、DY VT。
（1）变压器取样式的电压检测电路
    如图3-30所示是两种典型的变压器取样式电压检测电路，图3-30 （a）采用半波整流图3-30 （b）采用桥式整流式。

    1. 科龙KFR-33GW/BPS （dc）空调器电压检测电路如图3-30 （a）所示，电压检测电路工作过程为：220VAC电压，经R9降压限流，送电压传感器CT2初级被降压后由次级输出，经D15整流、E16滤波形成相应值的直流电压，经R12、R18分压取样后，再经R17、C15平滑滤波形成相值的直流电压，提供给CPU的电压检测脚ADC，被分析后判断电网电压值（V电网）做出各种动作指令，见表3-8。

    D16是钳位二极管，因其正向导通电压约为0. 7 V，故A点的电位永远不高于5. 7V,以防止由于电压过高或其他各种原因导致A点电压过高而损坏CPU。电容C15的作用是抑制高频噪声干扰，防止由于CPU电流检测脚串人噪声干扰而引起空调器的误动作。
    经验：
    高压电阻R9、电压传感器CT2，因工作在高电压状态，易损坏。
    2.海信KFR-2601GW/BP的电压检测电路如图3-30 （b）所示，该机工作电压为160～242V，报警电压为120～263V。
    AC220V交流电经电压互感器BT202降压，二极管D201～D204进行桥式整流，电阻和电容C205、R231、R232滤波得直流电，通过电阻R222提供给CPU的17脚电压检测端，被分析后执行相应操作。例如，当CPU的17脚电压＜1. 07VDC，认为电网电压＜120VAC，执行欠压保护；当CPU的17脚电压＞2. 7VDC时，判断电网电压＞263VAC，执行过压保护，压缩机停止，至少三分钟后方能启动，并在室内显示过、欠压故障。
    RC滤波元件（C205、R231、R232）参数的选择会影响A点的波形，因此C205、R231、R232的损坏会造成电源过欠压故障，从而导致空调器的误动作。
    （2）直流母线电压取样式的电压检测电路
    从直流母线的P端过电阻进行分压，检测直流电压进而对交流供电电压进行判断。

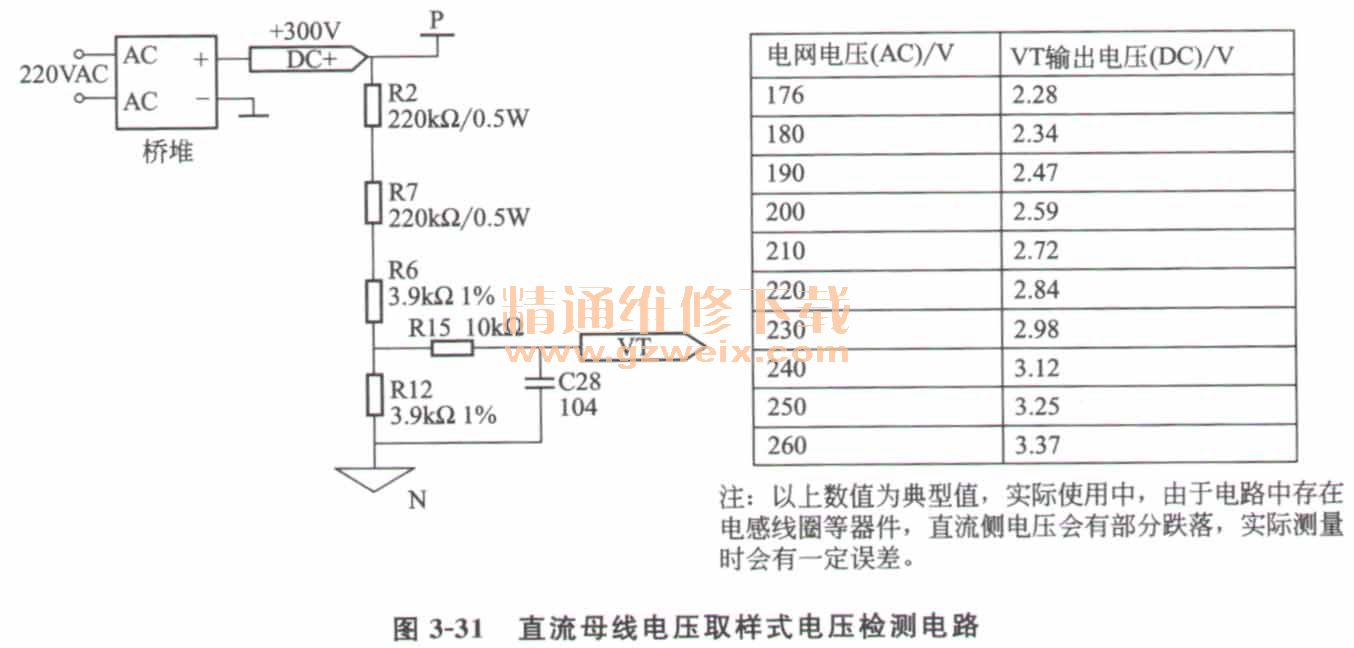

    如图3-31所示是直流母线电压取样式的电压检测电路，室外交流220V电压经硅桥整流、滤波电路滤波后形成+300V左右电压，经电阻R2+R6+R7与R12分压后，作为电网电压取样信息，通过R15提供CPU的电压检测端VT，被CPU分析判断出电网电压值，并按软件程序确定是否执行过、欠压保护。
