3.3.2多抽头多速风机电路
    多抽头多速风机，一般采用继电器切换风速，因继电器内触点开关吸合和释放时会产生“喀哒”金属动作声，会影响用户休息，所以，一般用在室外风扇电机电路或柜式空调器的室内风扇电机电路。
  多抽头多速风机的运转条件：1.风机的速度端H（或M、L、LL）与零线N端子之间有220VAC;2.风扇电容的容量正常。

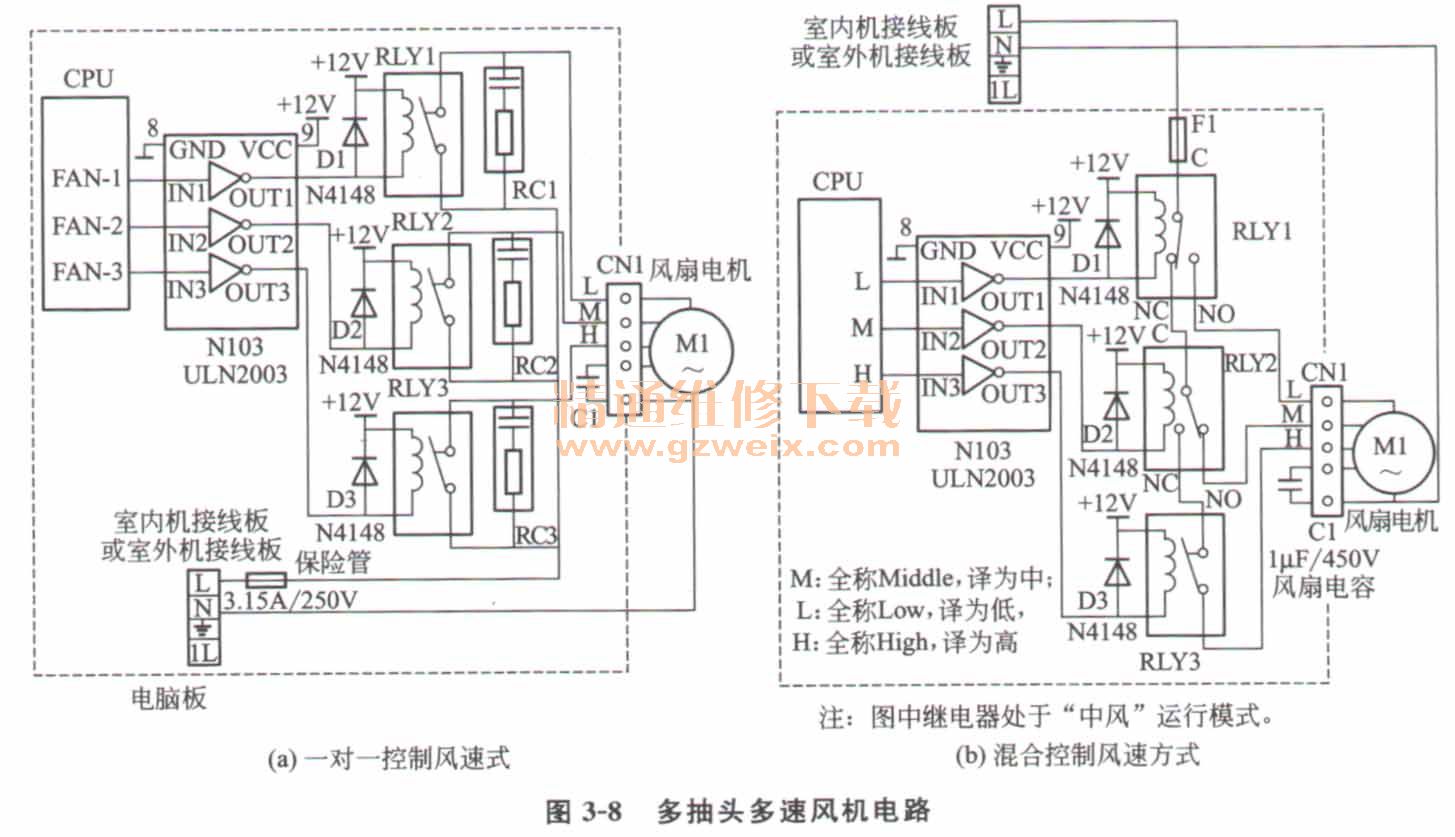

    如图3-8所示是多抽头多速风机电路。图3-8 （a）继电器是一对一控制风速式，图3-8（b）的风机每个转速至少由两个继电器控制。

    （1）一对一控制风速式
    如图3-8 （a）所示，这种电路在空调器中应用最广泛。电脑板上的三个继电器，分别控制风机的高、中、低三个风速，哪个继电器触点开关接通，就对风机的哪速端子提供220VAC，风机就运转在哪个速度上。
    例如高风运转时，CPU的高风脚FAN-3输出+5V高电平，通过驱动器N103倒相放大后由OUT3脚输出0. 8 V低电平，驱动RLY3继电器触点开关闭合，对风机的H高风端提供220VAC，风衫U高速运转。其回路：220V经室内/外接线板L→保险管→RLY3触点开关→CN1的H端子→风机M1及风扇电容C1→室内/外机接线板的N。
      RC1、 RC2、RC3阻容组件，用于消除尖峰干扰，防止尖峰脉冲损坏风机和继电器。
 （2）混合控制风扇方式
    如图3-8（b）所示，从图中可以看出，RLY2、RLY1继电器内有2组触头开关，当继电器线圈不通电时，常通触点（C-NC）接通、常开触点（C-NO）断开；当继电器线圈两端得到11V以上电压时，常通触点断开、常开触点接通。
      当中风运行时，CPU仅由M脚输出+5V高电平，通过反相驱动器ULN2003倒相放大后由OUT2脚输出0. 8 V低电平，驱动继电器RLY2动作，转为常开触点（C-NO）接通，构成如下回路：220VAC经室内/外机接线板的L端→F1→RLY1的常通触点（C-NC）→RLY2的常开触点（C-NO）→CNI的M端→M1及C1→室内/外机接线板的N端，风机M1的M端子得电进行中速运转。
      当低风运行时，CPU仅由L端子输出+5V高电平，提供给N103的IN1脚被倒相放大后由OUT1脚输出0. 8V低电平，驱动继电器RYL1的常开触点（C-NO）接通，对 M1的L端提供220V， M1低速运转。
      当高风运行时，CPU仅由H端子输出+5V高电平，通过N103的驱动继电器RLY3触点开关闭合，使220V通过室内/外机接线板的L端→F1→ RLY1的常通触点（C-NC） →RLY2的常通触点（C-NC）→RLY3触点开关管，对CN1的H端提供220V，风机M1高速运转。
    维修提示：
    多抽头多速风机不运转，但运行正常时，通常是风机及风扇电容损坏；某个速度不能运转，多是该速度的控制继电器损坏。

    3．3．3 PG风机及过辱检浦电路
    PG风机的风速有高、中、低三挡，由晶闸管或光藕晶闸管供无级变速交流电压，所以，切换风速时无噪声，一般用作壁挂空调器的室内风机，少数作为室外机风机和柜式空调器的室内风机。
    PG风机电路由PG风机及风扇电容、晶闸管或光藕晶闸管等组成的驱动电路、过零检测电路、转速检测电路等组成。
    PG风机运转条件及转速：风机的运行绕组CR两端得到80～190VAC电压，启动绕组 RS两端接人的风扇电容的容量正确；PG风机的转速与CR两端的电压成正比例，主要受控于电脑板上CPU输出风扇控制信号的脉冲宽度，其次受控于PG风机输出的转速检测信号。
    CPU输出PG风机控制信号的条件：CPU接收到开机指令，且检测到过零信号；CPU要连续保持输出PG风机控制信号，还需检测风机转速正常。
    资料：
    1. CPU输出的风速控制信号为脉宽调制式，用“FAN CTL”、“PG OUT”或“PG输出”、“SCK”、“PWM”表示。2.过零信号为100 Hz脉冲形式，用“AC IN”或“ZE-RO、ACROSS”表示。3.转速检测用“PG IN”或“PG反馈”、“FK”表示。
    （1）三极管+光电晶闸管式的PG风机电路

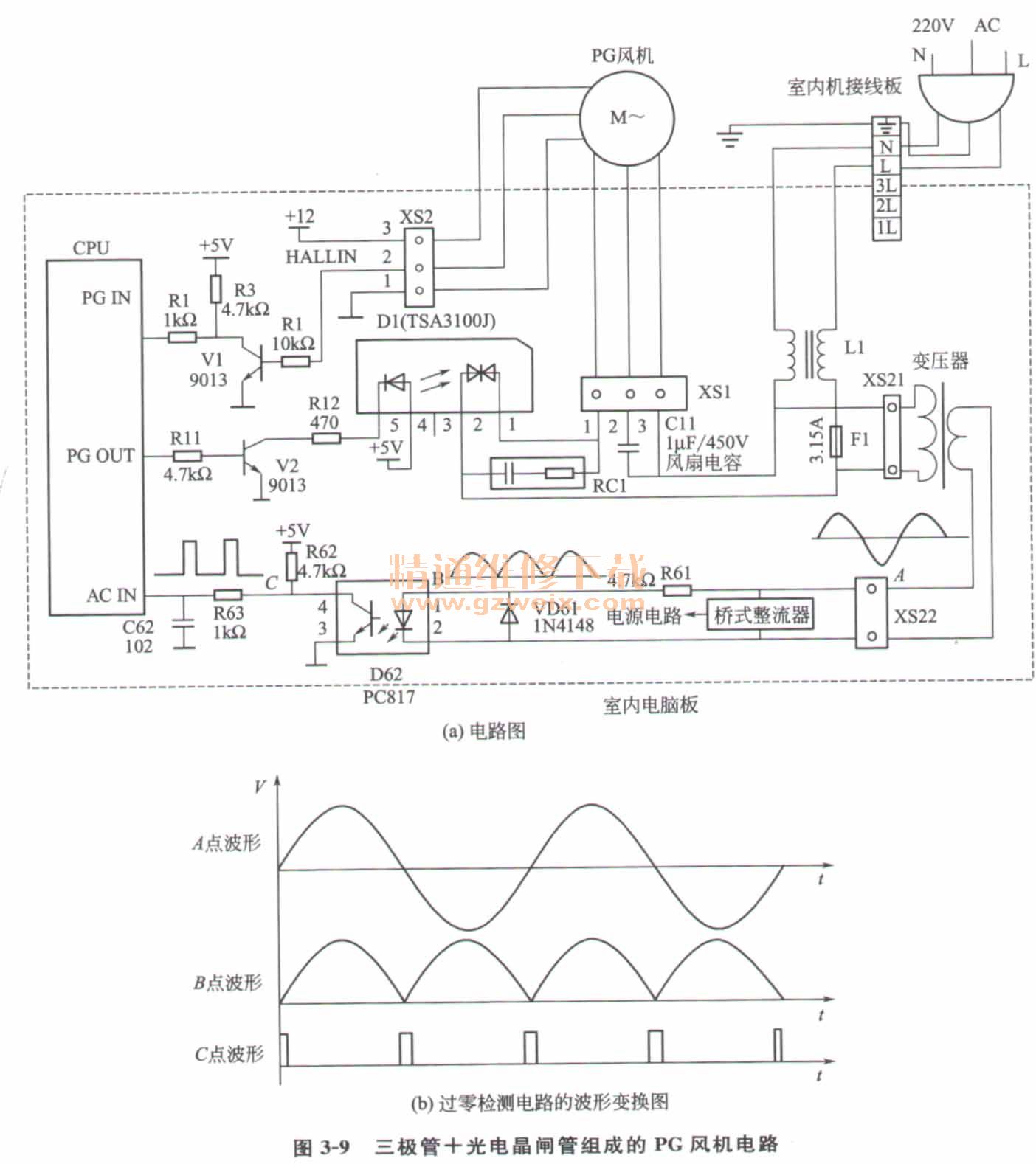

    如图3-9所示是三极管+光电晶闸管等组成的PG风机电路。光电晶闸管TSA3100J、三极管V2组成风机驱动电路；三极管V1等组成转速检测电路；光电藕合器PC817、变压器等组成过零检测电路。

    数据：
    1. 万用表直流电压档，测CPU的PG  OUT风机控制输出端对地电压≥0. 1 V，就大致说明输出的风速控制信号正常；交流电压挡浏试风机电压应为80～190V（与风速高抵成正比例）。
    2.指针表X1KΩ测试光电晶闸管TSA3100J，二极管侧的4、5脚正向电FA为15kΩ左右，反向无穷大，其他极间电阻均为无穷大。
    1.过零检测  过零检测电路用于检测电网电压的过零点，供CPU分析后以在220VAC正弦波过零点（即正、负半周的交点）处开始启动PG风机工作。这样，既可保证PG风机和光电晶闸管 TSA3100J的安全，又避免了PG风机启动时对电网电压的干扰。
    220VAC/50Hz正弦波交流电压，经变压器降压为13. 5V/50Hz由次级输出。当正弦波电压处于上、下半周时，由VD61、PC817内发光二极管、桥式整流器内部交流两输人端对地的两个二极管组成的桥式整流电路产生的脉动电压，加到PC817的1脚维持PC817导通，其4脚输出低电平0V；当220VAC正弦波电压处于过零点时，PC817因1脚电压消失而截止，其4脚上升至+5V，以后重复上述过程。这样，周而复始在PC817的4脚则形成了与220VAC电压过零点频率相同的方波信号，送CPU的AC IN脚分析后，判断出电网电压的过零点，做出相应动作。
    资料：
    如CPU连续10s检测不到过零脉冲，则停机保护，并报警过零检测故障代码，整机不可启动。有的空调器，过零检浏电路还兼职电网电压检修功能。
    2. PG风机驱动电路  CPU接收到开机指令，并确认AC IN脚输人有过零脉冲时，由PG OUT脚输出风扇控制脉冲，经R11送V2倒相放大后，触发光电晶闸管TSA3001J导通其1、2脚接通，构成如下回路：220VAC L→L1→F1→TSA3001J的2、1脚→XS1的1脚→PG电机→XS1的2、3脚及C11-→L1→220VAC-N，这样，PG电机得电运转。
    当设定高风时，CPU的PG OUT输出的脉冲宽（万用表测试不出来），V1、TSA3001J导通量大，TSA3001J的2、1脚间的压降小，PG工作电压高（220V -VTSA3001 J的2、1脚压降），PG转速高，反之相反。
