3.11.2室外机洲试和显示电路
    （1）拨动开关+发光二极管式
    如图3-42所示是科龙KFR-33BPN变频空调器室外机自检测和显示电路。H501～H503分别是运行指示灯、定时指示灯、压缩机指示灯，这三个指示灯运行状态的指示见表3-13。

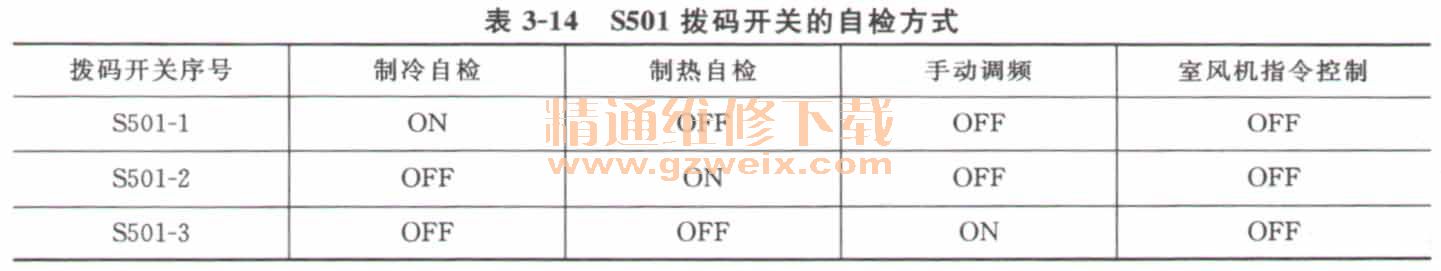

  S501 DS-3R是三位拨码开关（DS译为拨码开关或隔离开关、3R译为三位），用于室外机自检，其功能见表3-14。

    自检制冷或制热时，压缩机额定频率运行，此时，可判定室外机所有传感器是否有故障，如故障时显示故障代码；又可直接观察室外机的外风机、四通阀、压缩机及控制电路能否正常工作。自检相关的限频和故障保护均有效。
    手动调频时，其工作方式和相关状态仍由室内机指令控制，工作频率由47kΩ的电位器调节确定，电位器插人室外环境温度传感器位置，电阻值小频率高，电阻值大频率低，其最大运行频率由制冷/热状态确定，最小运行频率为32Hz。
    （2）测针+反相驱动器+发光二极管式
    如图3-43所示是海信KFR-26GW/ZBP变频空调器的测试和显示电路，X2、X3是测针，短路测针的两脚后，再通电开机，CPU的35、34脚为低电平，室外机进人自测试状态，按程序顺序启动外风机、四通阀、LED1、LED2、LED3工作。

    CPU N1会根据空调器当前的状态，分别由19、20、23脚输出红、绿、黄指示灯控制信号，送N41的1～3脚进行倒相放大后分别由16～14脚输出，控制LED3、LED1、LED2发光二极管的工作状态，以显示室外机的当前状态，如当压缩机运行时，CPU的20脚输出+5V高电平，经N4倒相放大后由15脚输出0. 8V低电平，接通LED1负极回路，LED1导通呈现绿色，表示压缩机正在运转。
    经验：
    维修时，可单独对室外机供220VAC后，通过短路测针使室外机进行自检，如室外机能自检，则说明室外电脑板的核心器件CPU能工作，由此判断CPU工作条件正常；如果自检时外风扇能启动运转，则说明外风机及控制电路正常，其他类推。

    3.12 CPU及工作条件和记忆电路
    CPU和记忆块，均是集硬件与软件于一体，其内的数据由工厂写人，如果出现错误或丢失会引起空调器出现各种各样的故障现象。

    3.12. 1  CPU及工作条件电路
      （1）CPU
    CPU全称“Central Processing Unit”，译为中央处理器，俗称微处理器、单片机，具有智能功能，是电脑板上的控制核心，负责接收处理操作指令，采集各种温度信息、电网电压信息、室外机电流，然后按软件程序进行综合运算后，确定各输出端的电压高低或脉冲宽度，以控制压缩机等设备的工作。
    代换：
    CPU型号、软件号均要相同。因为CPU的部分引脚功能可由软件灵活定义，即便是型号相同的CPU，如软件号不同，其部分引脚功能或软件程序就可能不同。市面上购买不到写好软件数据的CPU，工厂一般也不单独提供，维修时可采用拆机件。
    （2） CPU的工作条件电路
    CPU启动工作的必备条件有三个，又称CPU工作三要素。
    a. +5V工作电源。用“VDD”或“VCC”、“VPP”，表示，由电源电路提供，具体讲由电源电路的7805三端稳压器的3脚提供。
    b．复位电压。“RESET”，或“RST”，表示，由复位电路对+5V电源延迟（几微秒）形成，用来监视+5V电源。复位电压高电平期间≥4. 6 V（或二极管复位式≥2. 2 V）时CPU可启动工作；复位电压低电平期间（（4.6V以下，二极管复位式低于2V）期间复位归零，停止CPU的工作，防止CPU在+5V电源低时误动作损坏器件。
    c．时钟振荡。用“OSC” , “ X” （XIN、XOUT）表示，由晶体和CPU内的振荡器负责。当CPU得到+5V电源后，其内部的时钟振荡器就开始工作，与外接的晶体配合，形成高频振荡脉冲（振荡频率等于晶体标注频率），控制和协调CPU的工作节拍。
    经验：
    CPU工作条件的任意一个不符合要求，均会造成CPU不能正常工作。
    1.三极管复位式的CPU工作条件  如图3-44所示，当CPU μPD7 8 F918 9 CT的电源25脚对地21脚之间具备+5V电源、22脚得到≥34. 6V且滞后+5V电源几微秒的复位电压、23脚外接晶体X1频率正确，就启动工作，开始接收处理用户指令或自检测试指令。

    a．时钟振荡电路。CPU在25脚得到+5V，就与X1配合产生振荡，振荡频率由X1决定。振荡脉冲经分频后提供给内部各功能电路以协调统一工作。
    b．复位电路。由三极管T6、复位电容C15等组成，用来实时检测CPU的＋5V电源，一旦检测到该工作电源低于4. 6 V，复位电路的输出端便触发一低电平，使芯片复位，芯片复位之后，对芯片各端口进行初始化，使CPU停止工作，待再次通电时重新复位。
    接通电源初始，刚刚建立的+5V，通过R34、Z1、R36稳压，使Z1导通，对T6复位管的基极提供回路，T6饱和导通，集电极输出高电压，对C15充电，使CPU的22脚电压由0V逐渐上升，约几微秒上升至≥4.6V时，复位完毕，CPU可以启动工作。
    经验：
    此类CPU工作条件的复位电压应≥4.6V。复位电容C15易漏电、  复位管T6易损坏会造成CPU的复位脚电压低于4.5V，CPU不能正常工作。晶体X1易开路或频率偏移开路时两脚对地无电压，频率偏移时两脚对地电压仍正常。
    2.专用复位IC式的CPU工作条件电路  专用复位IC形状类似于小型三极管，有三个引脚（+5V、地、复位电压输出），常见型号有N34064、TD6000、MCP100-315DI/TO、51951等。
  复位集成电路的作用是保证CPU的＋5V工作电压不会低于4. 6 V，如果+5V电源电压低于4.6V9 CPU则复位至初始状态停止工作。
    如图3-45所示是由专用复位IC组成的CPU工作条件。当复位专用集成电路N340642脚电源对3脚地之间输人+5V就开始工作，由1脚输出电压，对复位电容E2充电，E2两端电压由OV逐渐上升，约几微秒后E2充满电两端电压上升到约5V，提供给CPU的复位端RESET， CPU据此在低电平（（4. 6V以下）期间复位归零，高电平期间启动工作。

    当CPU TMP88CK49在64和26脚之间得到+5V电源，就启动内部振荡器工作，与30、31脚外接晶体配合，产生16MHz振荡脉冲，经分频后作为时钟脉冲，协调统一各数字电路的工作节拍。此时，如果29脚复位电压正常，就启动工作，开始接收处理用户指令。
维修提示：
    C1和C2的容量、XTAL晶体的频率共同决定振荡频率，任意一个出现问题，均会造成不振荡或振荡频率偏移，引起CPU不工作或程序错误。XTAL频率偏移在电压上体现不出来，必须用代换法证实。
    数据：
    此类复位电路的复位电压应≥4. 6 V，实际多与+5V电源同值。

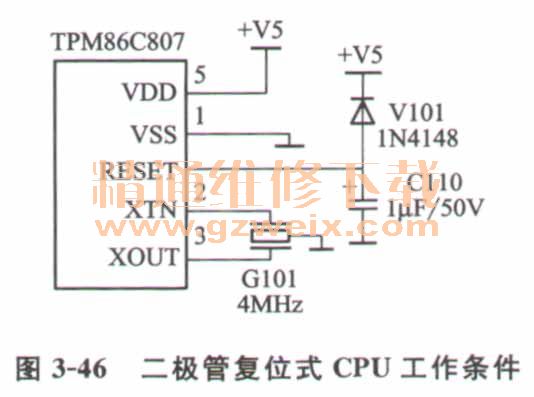

    3.二极管式复位的CPU工作条件电路如图3-46所示是二极管复位式CPU工作条件电路。CPU TMP86C807的5脚VDD对1脚地VSS具备+5V电源，一方面启动内部的振荡器工作，与G101晶体配合产生4MHz振荡脉冲，作为时钟脉冲；另一方面启动内部复位器开始工作，由8脚对C110充电，C110上端电压由0V逐渐升高，约几微秒后升高至＋2. 5 V左右并保持。CPU在8脚电压低于2V时认作低电平，进行复位使各功能电路恢复到初始状态，在8脚电压达到2. 3V及以上认作高电平，复位结束，启动CPU进人待机状态，开始接收处理用户指令。V101是放电二极管，在空调器拔掉电源插头后，将C110充电电压通过+5V电源端的电源或负载放掉，以在C110下次通电时再次充电形成复位电压。

    数据：
    二极管复位式的复位电压为2.5V左右。
    4.阻容复位式的CPU工作条件电路如图3-47所示，时钟振荡的频率由晶体XT01决定；复位电路由电阻R13、复位电容C13组成，这种复位电路是利用电容两端的电压不能跳变，只能线性变化的特点，由+5V电源通过R13对C13充电，以在通电初始拒CPU的复位脚RESET电压拉低，给CPU提供复位所需的时间。

    数据：
    此类复位电路的复位电压应≥4. 6 V，实际多与+5V电源同值。

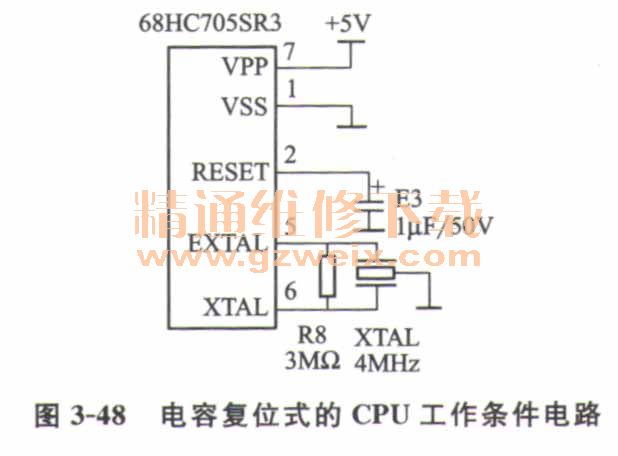

    5.电容式复位的CPU工作条件电路如图3-48所示，CPU 68HC705SR3的7脚得到+5V电源，就启动内部振荡器和复位器工作。复位器由2脚对复位电源充电，以在通电瞬间使2脚为低电平进行复位，几微秒后2脚上升为高电平，启动CPU工作。

    数据：
    此类复位电路的复位电压应≥4. 6 V 。
