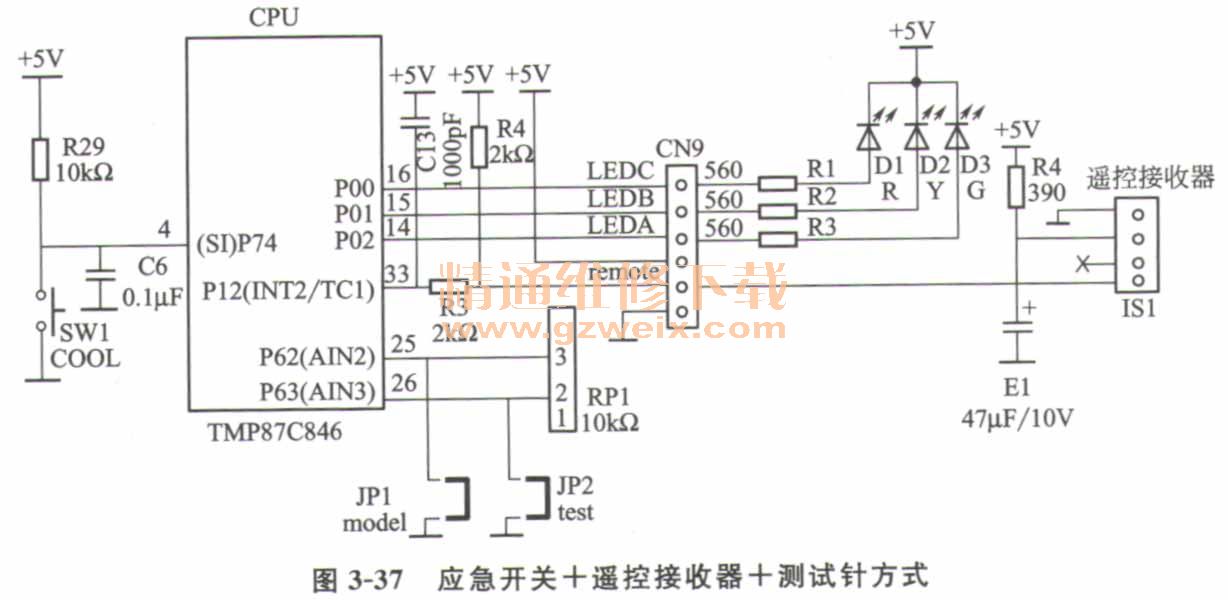

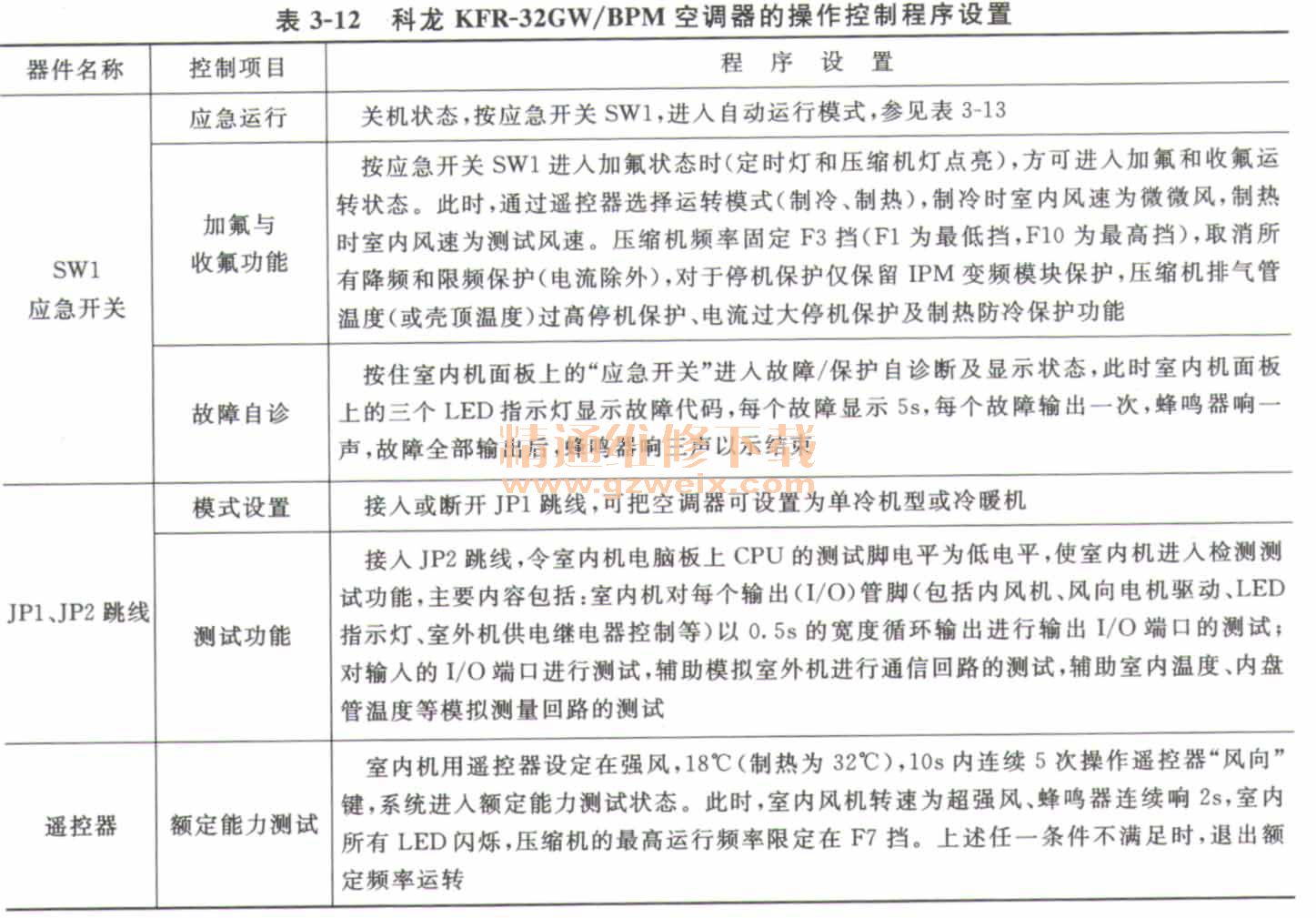

2.应急开关+遥控接收器＋测试针方式如图3-37所示科龙KFR-32GW/BPM空调器的操作显示电路。Sw1是面板上的应键开关；Is1是遥控接收器；JP1是模式设置跳线，工厂在生产时使用；JP2是测试跳线，仅供维修人员进行自检测试时使用；D1～D3三个LED发光二极管用于指示空调器的工作状态及异常故障代码显示。该机操作控制程序设置见表3-12。
（2）多按键+遥控接收器+显示屏式
这种方式一般应用在柜式变频空调器和少数分体壁挂式空调器。显示屏按结构分为三种：LED显示屏、LCD液晶显示屏、VDF真空显示屏。

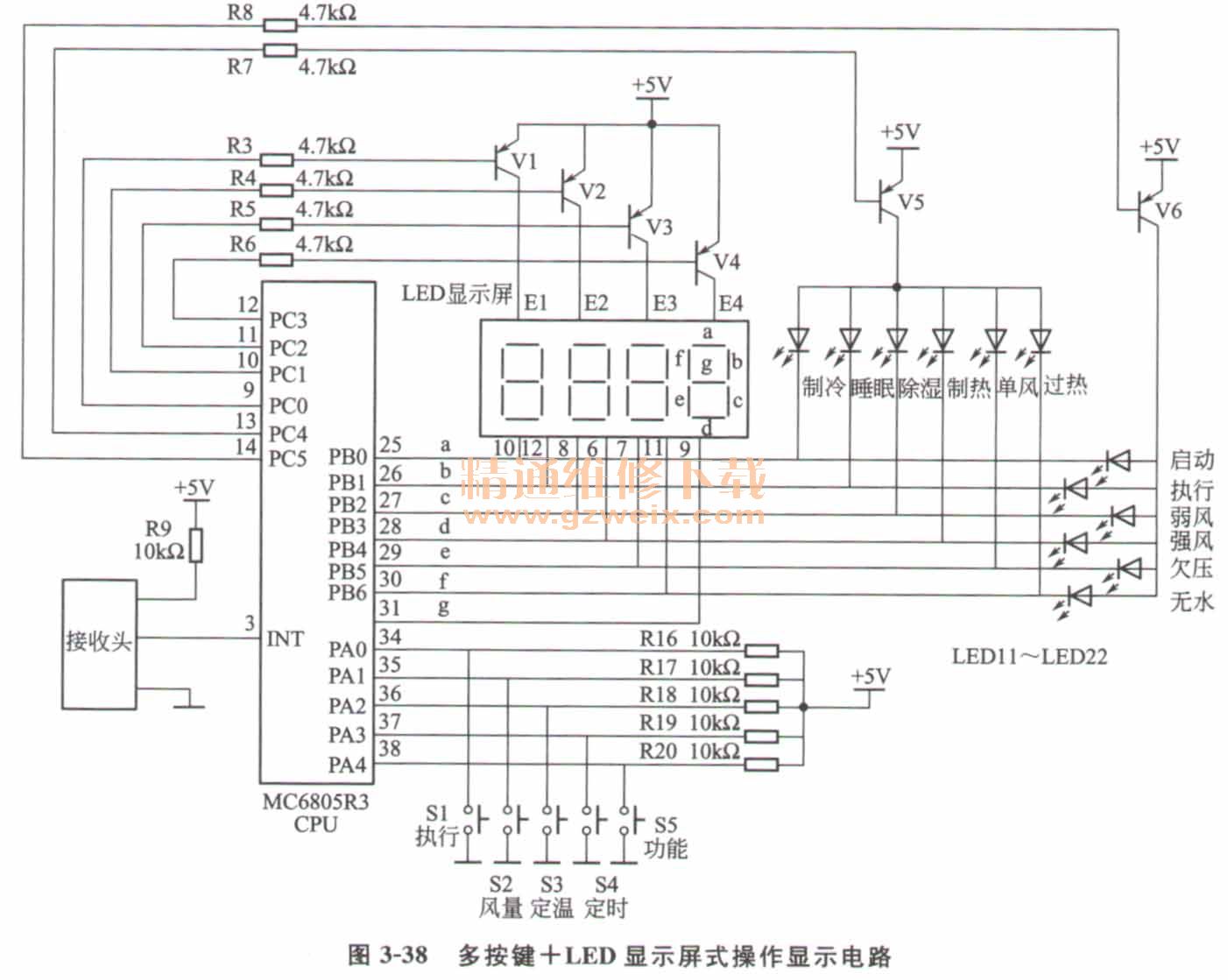

1.多按键+LED显示屏式 如图3-38所示是海信KFR-32GW/BP变频空调器操作显示电路，S1～S5面板按键和接收头组成操作电路；LED显示屏、D11～D22发光二极管、V1～V6三极管组成显示电路。
a．操作电路。S1～ S5五个按键，分别连接在CPU的34～38脚与地之间，平时按键断开，CPU的34～38脚由+5V电源通过R16～R20提供高电平，CPU据此判断没有按键操作；当按动S2按键时，该按键会把CPU的35脚与地短路，呈现0V低电平，CPU据此判断S2键被操作，进行风量调节操作。其他按键的操作请读者自行分析。
b．显示电路。该机的LDE显示屏采用共阳极方式，内有28个条状LED发光二极管，分为四组，每组包括七个LED发光二极管，分别置于相应“日”形的各个笔段下面。每组七个LED二极管的正极接在一起，连接“E”端，称为阳极，用于输入“位”（个位、十位、百位、千位）控制信号；四组二极管的同笔画负极相接，并分别连接6～12脚，用于输人a～g笔画控制信号。
开机后，CPU由9～14脚输出位/组控制信号（低电平有效），经V1～V6三极管放大后，分别提供给LED显示屏E1～E4脚和左、右两组指示灯的正极，以控制显示屏的个位、十位、百位、千位，D11～D16灯组，D17～D22灯组的供电；CPU由25～31脚轮流输出笔段和指灯控制信号（低电平有效），控制显示屏哪个笔画和哪个指示灯亮。
例如，当CPU的11脚输出低电平时，V3饱和导通，其C极输出+5V高电平，提供给LED显示屏E3脚（十位）内接的七个发光二极管正极，这时，如果CPU的26脚、27脚输出低电平，则十位右端的“b、c”笔画亮，显示“1”，其他类推。
经验：
LED显示屏故障率较低，损坏会引起某个笔画暗或不亮。

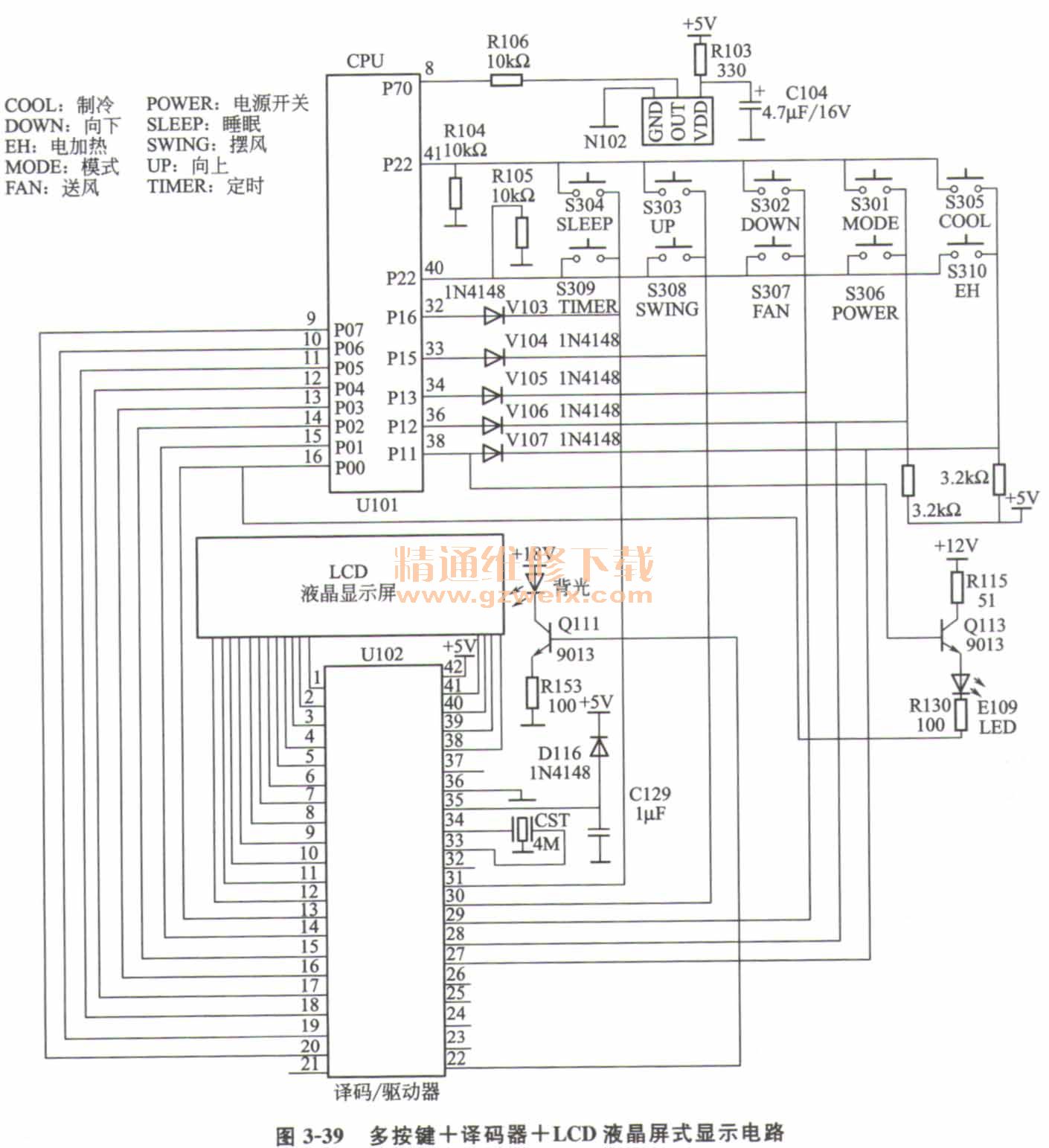

2.多按键+译码器+LCD液晶屏式 如图3-39所示是海信KFR-34GW/BP变频空调器操作显示电路。按键SW301～SW310、遥控接收器N102组成操作电路；液晶显示屏 LCD、背光（液晶屏背光源）、发光二极管及驱动三极管Q111组成液晶屏显示电路，发光二极管E109、三极管Q113组成指示灯显示电路。
a. LCD液晶屏显示电路。当U102译码器的42脚得到+5V电源、35脚复位电压为2. 5 V左右且滞后+5V电源几微秒、34脚和32脚外接晶体CST频率正确时，就满足工作条件启动工作，对13～20脚、27～31脚输人的数字显示信号译码并放大后，由1～12脚、38～41脚输出，控制LED液晶显示屏显示相应的数字和图标；同时U102译码器由22脚背光源端输出高电平，令Q111导通，驱动背光发光二极管工作，背光发光二极管点亮，作为背光源，从侧面照亮LCD液晶屏，以便于观察液晶屏显示的内容。
资料：
设置的背光亮度不同，U102的22脚输出电压值不同，Q111导通量不同，其C极电压不同。

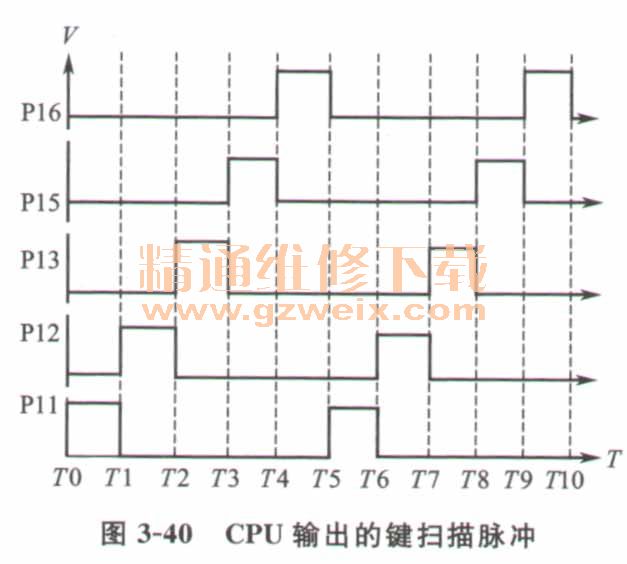

b．按键操作电路。接通电源后，CPU就开始接收处理用户指令，由P16、P15、P13～P11端逐行输出键盘脉冲，对键盘进行扫描，扫描结果由P22、P21脚返回，如图3-40所示。
当按压面板上的不同按键，在P22、P21、P16、P15、P13～P11脚产生高低电平组合，如果将高电平用“1”表示，低电平用“0”表示，则形成的操作编码号不同，被CPU分析后就会判断出所操作键的功能名称。
维修提示：
V107～V103是隔离二极管，如开路户阻值变大，影响健盘扫描信号的传输，引起相接的两个按健不起控或起控困难；击穿或漏电，会造成键盘扫描信号错误走向，引起所有健不起控或部分键操作错误。
（3）按键+编码/译码器+VFD真空显示屏式
VFD是Vacuum Fluorescent Display的缩写，译为真空荧光显示屏，其工作方式类同于电子管，表面设置有若干位/组荧光粉字符，内置灯丝、阴极（有的把灯丝与阴极做在一起，称为直热式阴极，俗称灯丝）、阳极、栅极。
灯丝输人电压就发光，对阴极加热，阴极受热就会发射电子，阴极所发射的电子在栅极控制下冲击阳极上的荧光点，荧光点发亮，显示字符。
因电子流动的方向是从低电压到高电压，所以，灯丝或阴极电压要低于栅极、阳极。 如图3-41所示是海信KFR-50LW/BP空调器的操作显示电路。U05是遥控接收器，U2 BU2879AK编码/译码器负责对按键编码和显示信号译码，VDF真空屏用于显示空调器的工作状态和故障代码。
1. U02 BU2879AK编码/译码器当U02 BU2879AK的38脚VDD电源端输入+5V电源、27脚VEB电子束（真空屏）端输人-22V电源、8脚输人时钟信号、9脚输人片选（全称“集成电路芯片选择信号”），就启动工作，根据8脚输人的时钟信号节拍与CPU交换数据，由6脚输人数字串行显示信号，由5脚输出串行式操作编码。
2.用户指令的编码及操作U02工作后，会由SW1～SW4端逐行输出键扫描脉冲，同时由K1～K4端回收键扫描结果。当按压不同的按键，SW1～SW4、K1～K4端的高低电平组合不同（高电平用“1”表示，低电平用“0”表示），形成的编码值不同，这个编码值由5脚串行SO数据输出端提供CPU，被CPU分析后判断面板上的按键是否被操作及操作键的名称。
3.VDF真空屏及显示工作 VFD显示屏的F1、F2端是输人灯丝电压；G1～G8是栅极，输人位/组（个位、十位……/字符组）控制信号，哪个栅极输人电压高，这个栅极就能对阴极发射的电子加速，使电子撞击该组阳极荧光粉发光，该栅极所控制的位数或图标组可以发光；P1～P16是阴极，快速轮流输入每位/组的笔画或图标控制信号，哪个阳极输人高电压，这个阳极就能吸收电子撞击荧光粉，该阳极对应的数字笔画或图标就发光。
开机后，CPU由38脚输出片选信号、41脚输出时钟信号、40脚输出串行数字式显示信号，启动U02编码/译码器工作，U02会根据8脚输人时钟信号节拍读出6脚输人数字显示信号，并译码为具体的位/组、笔画和图标显示信号，分别由G1～G8、S1～S16端输出。其中G1～G15端输出位/组控制信号，作为真空屏的栅极控制信号，以控制显示屏的哪位数字、哪组数字发光；S1～511端输出笔画和图标控制信号由，提供给真空屏的阳极，控制数字的哪个笔画和哪个图标发光。
警告：
真空屏属于玻璃体，维修时要注意保护，尤其是侧管的抽真空管。
