3. 13. 1电脑板的供电电源电路
室内机电脑板的供电电源电路负责把220VAC变换为+12V、 +5V等直流电压，提供给电脑板上的反相驱动器、继电器、CPU等。对于采用VFD真空显示屏的机型，还要产生VFD屏所需的2. 2～5V交流灯丝电压、-25V左右的栅极电压。
室外机电脑板供电电源负责把220VAC变换为+5V（个别为+3.3V）、+12V、 +15V等直流电压，分别提供给电脑板上的CPU、反相驱动器和继电器，变频板和变频模块。
电脑板的供电电源按电源结构分为两种：变压器式、开关式。
经验：
电脑板的供电电源电路因工作在高电压、大电流状态，故障率很高。易损件包括保险管、压敏电队、变压器、+5V稳压器等。开关式电源电路的易损件包括开关管、电源模块、桥式整流器，这几个器件易击穿并把保险管熔断。
（1）变压器式电源电路
经验：
变压器烧焦、初级开路是空调器不通电的常见原因之一。部分变压器的初级内置温度保险，这种变压器初级开路多是温度保险熔断，可小心剥开初级绕组的外绝缘层，找到温度保险（方形两引脚），把两脚短路即可。

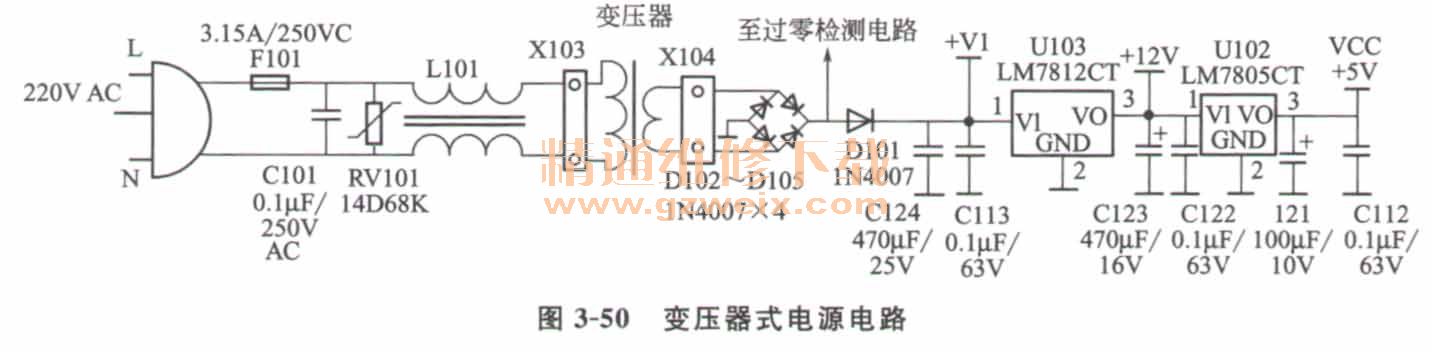

1.普通变压器式电源电路 如图3-50所示，220V电源经保险管F101，扼流线圈L101传输，送变压器初级，在次级形成14. 5 VAC电压，经D102～D105桥式整流、C124和C123滤波形成+V1（约+20V）直流电压，+V1经LM7812CT稳压为+12V,+12V再经LM7805CT稳压为+5V。
资料：
+12V电源主要提供给电脑板上的驱动电路，如2003或1413系列倒相驱动器、器；+5V电源主要提供给CPU、复位电路、光电辐合器、遥控接收器等。
经验：
这种电源的保险管易熔断、变压器初级易开路，引起空调器不通电；“7812”、 “7805”系列稳压器易出现输出电压低的现象，如+5V电源低，空调器会出现不通电或不能开机、程序乱等+12V低，蜂鸣器发声嘶哑，继电器不工作。
维修提示：
遇有7805的3脚+5V输出异常时，在测7805的1脚输入端电压≥8V时，可能是7805损坏，也可能是其负载击穿漏电，这时可脱开3脚测空脚确定，如果3脚仍异常则是7805损坏，如果3脚上升到+5V则是C112或CPU击穿漏电。
2.VFD显示屏式的变压器式电源电路 这个电源电路除要产生+12V、+5V电压外，还要对VFD显示屏及驱动电路提供灯丝电压（1. 5～4. 8VAC）、栅极电压（一般为-25～-27V），所以，这种电源的变压器至少有三个次级绕组。
如图3-51所示是VFD真空显示屏式的变压器电源电路。220VAC经保险管F1送变压器初级，在3个次级绕组分别形成4.6VAC、22VAC、 9VAC电压。其中4. 6VAC电压直接提供给VFD真空显示屏的灯丝；22VAC电压经D05、D06、D11、D12、C102、C05桥式整流滤波形成-27V电压，提供给真空显示屏的栅及驱动电路；9VAC电压经D02、D08～D10桥式整流形成脉冲直流电压，再经D07整流、C08滤波形成+12V电压，+12V电压再经LM7805稳压为+5V。
ZD02、R09是灯丝电压稳压器件。
经验：
4. 6VAC、-27V电压异常会引起真空显示屏不亮或显示乱，一般是ZD02损坏。
维修提示：
遇有＋12V、-27V均低，是这两路的某路负载过重，一般是电压下降比较大的这路的二极管或电容击穿漏电。如+12V不足1V，- 27V输出端为-15V时一般是D02、D08～D10或C11、C08击穿漏电。
（2）开关式的电源电路
开关式的电源电路，俗称开关电源电路，先把220VAC电压整流滤波变换成+300V主右电压，再由开关变压器、开关管（或电源模块）等组成的振荡电路把+300V变换为高频高压开关脉冲。这个高频高压开关脉冲经开关变压器降压后，由二极管和电解电容整流形成+12V等电压。为了保证开关电源输出电压的稳定及开关管的安全，开关电源电路还设置有稳压电路、保护电路。
经验：
开关电源电路的开关管、电源模块工作在高电压、大电流状态，易出现击穿熔断前级的保险管。其击穿的原因70％是自身质量问题，30％是其他原因。所以，实修时应先更换损坏的开关管、电源模块，一般故障排除，少数会再次击穿，这时应检查+300V供电，如异常查明原因，如正常，可依次检查稳压、保护电路的器件，或不用这些器件，直接到电子商店购买万能电源模块代换。
维修提示：
万能电源模块修复开关电源，省时省力，价位仅十几元。代换的前提是+300V电源和整流输出及负载正常。代换方法可按说明书操作，一般只需拆掉原开关管，把万用模块的红线接开关管原D（或C）极、黑线接S（或E）极、绿线悬空，之后接通电源，调节电源模块的电位器至输出电压正常即可。
1.电源模块＋开关管式如图3-52所示，桥式整流器DB1、扼流线圈、电容C20组成桥式整流滤波电容，以把220VAC变换为+300V左右；L30电源模块NCP1200P60、开关管Q1、开关变压器T1组成开关振荡电路，负责+300V直流电压变换为高频脉冲；D6～D9、C53～C50组成整流输出电路，负责把高频开关脉冲变换为+15V、+12V等；光电藕合器PC1等组成稳压电路，以保证电源输出电压稳定，不受电网电压波动和负载轻重影响；其他器件负载保护。
220VAC经桥式整流器DB1整流、互感器L30、电容C20滤波形成+300V直流电压，除经T1初级提供给Q1外，还经ZD1稳压提供给NCP120OP600的8脚高压端HV,通过内部的开关电路对6脚电源VCC端外接电容C23充电，当充电至一定值时，启动内部的振荡电路工作，由5脚Drv输出高频驱动脉冲，经Q1开关管放大后在D极形成高频高压脉冲，再经T1降压由各次级绕组输出，分别经D6～D9、C50～C53整流滤波形成+15V、+12V、V1、V2等直流电压。V1、V2电压再经KA7805稳压为+5V电源光电藕合器PC1等负责稳压。开关电源输出的+12V电源，经电阻R24、稳压二极管ZD2稳压后，经光电藕合器PC1反馈回NCP120OP60的2脚，作为开关电源输出的取样信号，以自动调整5脚输出的驱动脉冲宽度，保证开关电源输出稳定。
R25负责过流保护。当负载过重及其他原因造成开关管Q1工作电流过大时，该管工作电流在流经R25时产生的压降会增大，被NCP120OP60的3脚内部过流电路分析后，执行过流保护，停止5脚输出驱动脉冲，开关电源停止电压输出，防止开关管Q及负载器件损坏。
ZD3、R26、D6组成尖峰吸收电路以保护开关管Q1的安全；LED5发光二极管、电阻R27负责室外机220VAC电源指示。
数据：
开关管C极对地电压应≥300V或等于电网电压的1.4倍（否则多是C20损坏）；指针表电阻1 kΩ档测C50等整流输出滤波电容两端电阻，应有充电现象（表针右摆再逐渐左移）。电队档测IGBT管Q1各极之间应不通。
经验：
开关电源电路中易击穿并把保险管F1熔断的器件包括DB1桥式整流器、+300V滤波电容C20、开关管Q1、电源模块NCP120OP60。这几个器件任意部位鼓包、炸裂肯定损坏，C20漏液、引脚有氧化或有异物肯定损坏。
警告：
Q1击穿多数会把R25限流电FA烧坏，因为这个电阻阻值较小，要求拆下测试，否则易造成误判。另外，Q1击穿还会把供电桥堆烧坏，更换击穿Q1前一定要测试+300V是否正常，如不正常需查明原因，否则还有可能击穿Q1。
2.分立件式开关电源 如图3-53所示是分立件式开关电源电路， 220V经保险管FU500和FU201、互感器（又称共模差模电感）L202传输及吸收浪涌电路滤除高电压干扰后，由二极管D201、电容C201整流滤波形成直流电压，除由开关变压器T201初级提供给开关管V1的C极，还由R202降压对开关管V1的B极提供约0. 6 V启动电压。此时V1具备导通条件，开始导通并与T201、正反馈器件（包括振荡电阻R205、振荡电容C205）、放电二极管D203配合，形成高频振荡，在T201的初级形成高频高压脉冲。
T201对初级的高频高压脉冲降压后由各次级绕组输出，再经D210和C210、D230～D233和C231～237整流滤波，形成+V1和多路+15V电压。其中的+V1再经L7812稳压形成+12V电源，+12 V电源再经L7805稳压形成+5V电源。
