3.3.4直流风机电路

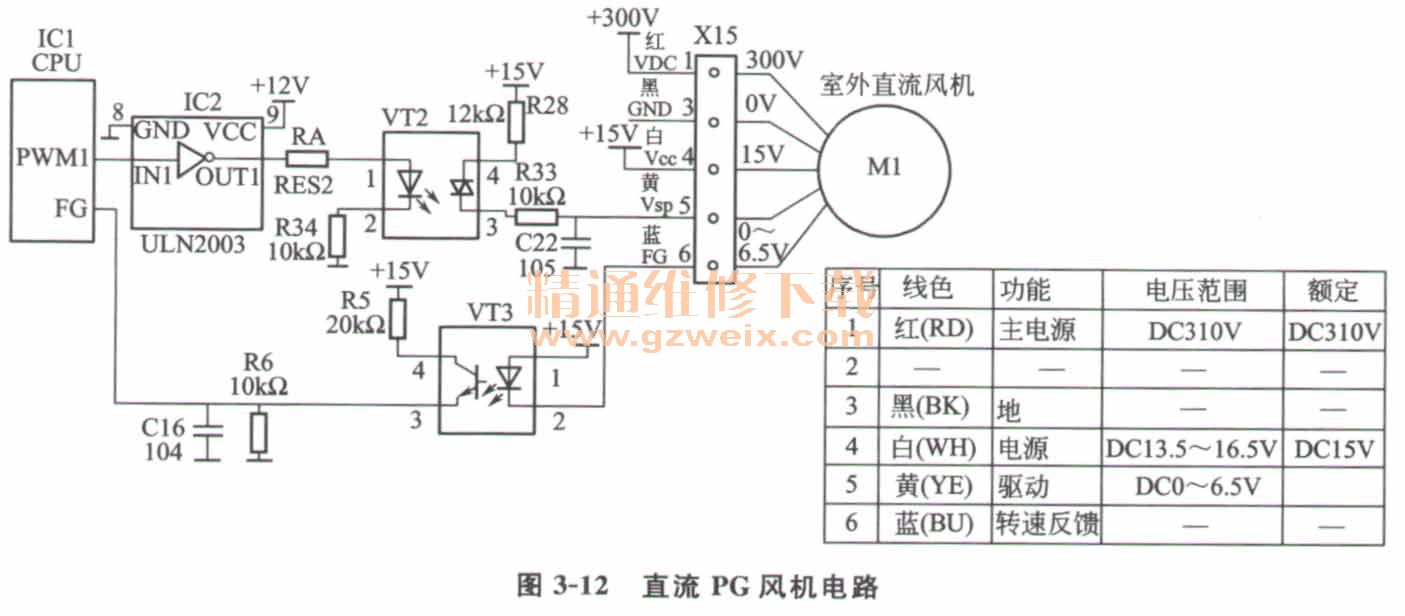

    如图3-12所示是直流风机电路。M1直流风机采用+300V、 + 15V双供电方式。调高风速时，CPU输出的PWM1脉宽提高，通过ULN2003驱动器倒相放大后，驱动VT2光耦晶闸管导通量增大，使M1内的绕组流经的电流增大，形成的磁场增强，电机转速升高；反之相反。

    M1运转后由X15插头的6脚输出相应的转速检测信号，送VT3光电藕合器放大后由3脚输出，反馈给CPU的FG脚，被CPU分析后作为自动调整PWM1脉宽和执行风扇异常保护的依据。
    经验：
    直流风机的绕组值应为几十K或几百千欧。检修时，拔出风机接线插头，测试红、白黄、蓝对黑（地线）的电阻，如果只有几千欧或阻值更小可以判定风机损坏。
    维修提示：
    格力变频睡美人、月亮女神等外风机采用直流电机的机型，直流电机坏，同时外机主板坏，此时单独更换直流电机或外机主板均不能恢复正常。
    3.3.5变颇风机电路
    变频风机，又数字电机，是指采用数字脉冲信息控制的电机，转速非常精确，在电机反向转动和改变转速期间能够实现减速加速的完全控制，可保证风机以最佳方式进行平稳安静的运转，避免了交流电机引起的交流噪声，既可作为室内风机电路，也可作为室外风机电路。
    变频风机电路，一般由直流变频电机和电机功率模块组成，电机功率模块常见型号有ECN3022、MP6403。
    （1） ECN3002模块组成的变频风机电路
    如图3-13所示是由ECN3002模块组成的变频风机电路。功率模块ECN3022负责变频电机驱动及转子位置检测，光电祸合器PC5负责风速控制信号放大；光电祸合器PC3负责风机转子位置检测反馈；光电藕合器PC4负责功率模块故障反馈。

    开机后，CPU由T1PTWM端输出脉宽可调的风扇控制信号，由PC5放大后由其3脚输出，经R75、R73分压，C44、E25滤波形成相应值的直流电压，送ECN3002的13脚VSP端作为风速控制电压。ECN3022在1脚和22脚之间输人+300V、5脚输人+15V电源，20脚外接限流电阻R68、11脚和12脚外接锯齿波形成器件C43等、8脚和9脚外接升压器件D23等正常时，
就满足工作条件启动工作，产生时钟脉冲，一方面协调块内各功能电路按一致的节拍工作；另一方面由12脚输出时钟脉冲对C43充放电，在C43形成锯齿状的波形，提供给13脚内部的三相电分配器与13脚风速控制电压VSP比较后，形成相应脉宽的三相电控制信号，分别控制内部六个IGBT的导通量及导通时序，从而在2脚、21脚、23脚输出相应值的MW、MU、MV三相电，控制M变频电机运转在相应转速上。
    变频电机运转后，就由CN22插头的3、4、5脚输出HU、HV、UW三路转子位置信号，经R66～R64反馈给ECN3002的18、17、16脚，分别与10脚CB输出反馈电源比较后，形成高/低电平形式的电机转子转向信号由15脚输出，再经PC3倒相放大后由其3脚输出，送CPU被分析后，判断出转子的转向，做出相应的动作。
    当ECN3022出现过流或检测5脚的+15V电源欠压、过压故障时，会由14脚PG输出故障信号，经PC4放大后，送CPU执行风机故障保护程序，停转风扇并报警故障代码。
    数据：
    风机运转时，ECN3022的12脚VSP端电压高于1. 23V。
    维修提示：
    ECN3002因工作在高电压、大电流环境易击穿，且往往把1脚的供电限流电阻R61、22脚的电流取样电阻R68烧坏。
    （2） MP6403模块组成的变频风机电路
    如图3-14所示是MP6403模块组成的变频风机电路。MP6403是高功率（36W）开关式功率模块，用于驱动三相双极脉冲电机。块内有3个P沟道场效应管、3个N沟道场效应管组成三组上下对管，要求每组对管G极输人的PWM信号幅度相同但极性相反，以使这个桥臂的上、下对管中的一个导通时，另一个必须截止。每个周期内三组对管工作时间各占1/3，目的是实现电流均匀处理，使各组对管的负载能力均衡。

    1.风速控制  CPU输出的PWM1～PWM6脉宽调制式风速控制信号，通过电阻R13～R8和三极管V1～V3，分别提供给MP6403的2、8、9、4、6、11脚，作为U-、V-、W-、U+、V+、W+三相电正反相控制信号，输人给块内Q6、Q4、Q2、Q5、Q3、Q1场效应管的栅极G，以控制Q1～Q6的导通顺序及导通量，在3、7、10脚形成幅度相同、相位相差120°的三相电电压，提供给变频电机使之运行在相应转速。
    当调高风速时，CPU输出的PWM4～PWM6脉宽增大，MP6403内的Q1、Q3、Q5导通时间增大，在3、7、10脚形成的三相电的电压高，变频电机转速增大，反之相反。
    数据：
    MP6403的G栅门驱动电压要求为4V。
    2.转子位置检测  LM339电压比较器等组成转子位置检测电路。MP6403的3、7、10脚输出的三相电压，还经R28～R26与R31～R29分压取样，分别提供给LM339内的IC2B、IC2C、IC2D的“一”极（6、8、10脚），以与各自“+”极（7、9、11脚）的2. 5 V基准电压（由R32与R33对+5分压形成）比较后，控制内接比较器的导通/截止状态，在1、14、13脚输出端形成相应的方波信号，再经V4 ～V6倒相放大后，提供CPU的24、23、22脚，被CPU分析就可判断转子位置，做出相应的动作。
    资料：
    LM339电压比较器，其内置翻转电压为6mV的四个电压比较器，当输入端电压正向时（“+”脚电压高于“-”脚），内部控制愉出端的三极管截止；当电压反向输入时（“-”脚电压高于“+”脚电压），内部控制输出端的三极管导通，输出端相当于与地短路，呈现0V低电压。
   3.过流故障检测  当变频电机短路或MP6043击穿，会使VCC→MP6403的5脚和12脚、1脚→R21→地所构成的回路，流经的电流很大，在R21两端形成的压降大幅度升高，并通过R20使IC2 A电压比较器的4脚电压升高至大于5脚的基准电压2V，使内电压比较器翻转导通，其2脚输出0V低电平，通过R63反馈给CPU的F0故障检测端，被CPU分析后判断变频功率模块过流，停机保护，并报警风机过流故障代码。
