R510等其他器件负责消干扰、稳压、开关管保护。
    数据：
    开关电源振荡的表现：开关管V1的b极电压为0.1～-0.2VDC, +15V或+V1输出电压有电压（包括开机瞬间有微波的电压）；开关管具备振荡条件但没有振荡的表现V1的c极≥+280V、 b极电压为0. 6～0. 7V、所有+15V愉出端和+V1端电压均为0V。
    维修提示：
    开关电源的各路电压输出均为0V，但测试V1的c极电压＞+100V，且拔掉电源插头后V1的c极电压仍＞+100V，这是开关电源没有振荡的表现，通常是启动电阻R202阻值变大，个别是T201的6脚和8脚、R205、C205开焊。此时，不可直接拆却或用电阻挡测试上述器件，否则C210存储的高压会损坏器件或万用表，正确的方法是继续测V1的c极电压以通过万用表内阻把C201存储的电荷放掉后，再测试或拆却上述器件。
    另外，D210、D230～D233、C230～C237中某个击穿，会造成该路输出电压为0V但其他路输出端电压低或在开机瞬间有微小电压；7812、7805三端稳压器损坏，仅造成+12V和+5V输出电压低，+15V各路输出仍正常。

    3. 13.2变颇棋块的+300V供电及控制电路
    变频模块的+300V供电电路，又称主电源供电电路，位于室外机，包括强电滤波电路、桥式整流滤波电路，负责把220VAC变换为+300V左右，提供给变频模块；具有有源PFC功能的变频模块供电电路，则是把220VC变换为+380V左右，提供给变频模块。
    变频模块+300V供电控制，按结构分为三极管延时控制式和CPU控制式。
    警告：
    检修室外机变频模块等器件前，一定要先对其供电电路上耐压450VAC、容量在50μF及以上的大电容放电，一般采用灯泡或电烙作负载放电。
    （1） CPU控制式的主电源

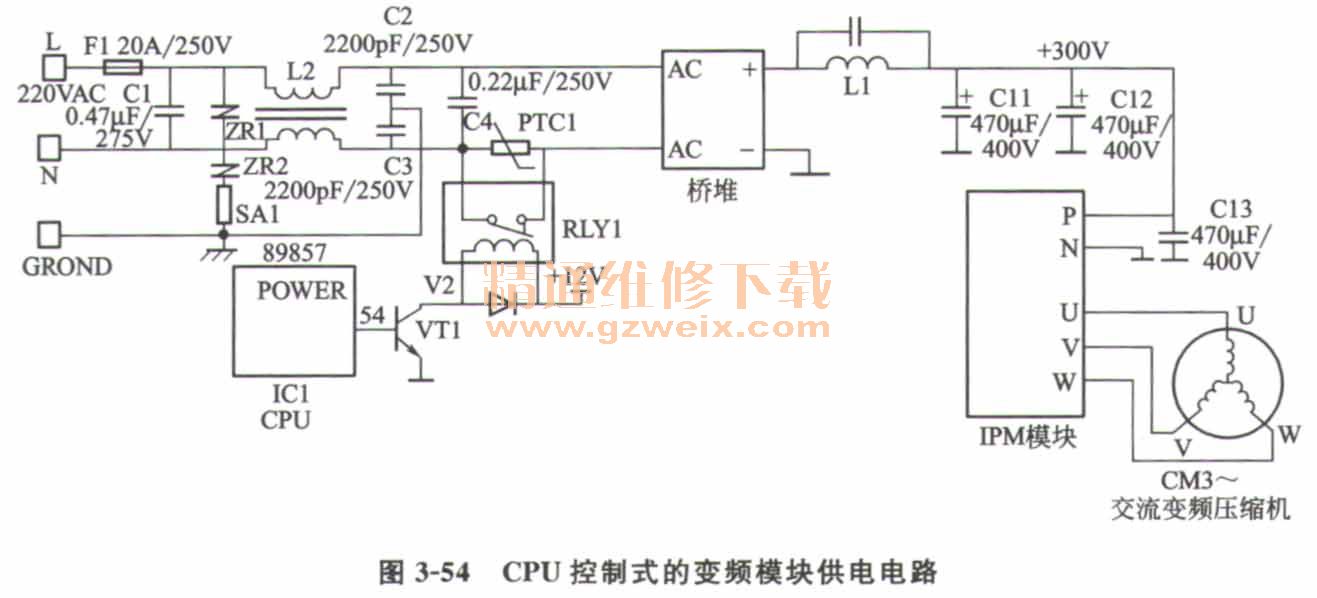

    如图3-54所示是变频模块的供电电路，包括室外电脑板、桥堆、大扼流圈、高耐压大容量电解电容，PTC1是正温度系统热敏电阻，其工作受控于室外机的CPU。

    1.强电滤波电路由保险管F1、压敏电阻ZR1、高压电容C1、共模差模电感L2、氧化膜电阻SA1等组成，用于工频交流电源滤波，有PTC1正温度热敏电阻限流保护并有浪涌吸收电路滤除高电压的干扰。
    2.主电源控制  由PTC1正温度系统热敏电阻、继电器RYL1等组成。PTC1用于防止桥堆及功率模块在通电初始形成过大电流被击穿。
    当室外机接通220V时，PTC1的阻值为几十欧，相当于“通”状态。室外机输人220VAC的瞬间，220VAC经PTC1把电压全部加到桥堆上，冲击电流很大，此电流流经PTC19 PTC1自身发热，温度急剧上升进人高阻状态（几千千欧），防止后级负载过流。
    当室外机输人220VAC，室外电脑板的CPU IC1工作后，就由电源控制端POWER输出＋5V高电平，使VT1饱和导通，其C极输出低电平，驱动RYL1继电器触点开关闭合，把PTCI热敏电阻旁路掉，直接通过220VAC。
    资料：
    海信KFR-2601GW/BP变频机，则是在室外机完整接收室内机通信信息后，才向室内机输出通信信息，此时，室外CPU才输出主电源启动控制信号，控制主继电器触点开关吸合。
    3.桥式整流电路  由大功率整桥堆、大功率扼流线圈L1、大容量高耐压电容C11和C12等组成，对220VAC依次进行桥式整流滤波形成+300V左右直流电压，提供给变频功率模块的P、N脚作为工作电压，有的还提供给开关电源。
    数据：
    PTC在环境温度25℃时，电阻值约为35～55Ω，高温阻值可达几十千欧。
    经验：
    PTC元件烫手，说明流经的电流过大，可能是后级桥堆、变频模块击穿或短路，也可能是开机后继电器RYL1触点开关没有接通。
    （2）三极管3min延时控制式的主电源
    如3-55所示是两种三极管延时式的变频模块供电电路，两者的延时原理相同，都是利用电容两端的电压只能线性变化的特性实现的。下面以图3-55（a）为例进行说明。

    限流电阻R554、继电器K301、倒相放大器U503、三极管Q502、电容C519等组成延时启动控制电路。桥堆、电感器、电容组成变频模块的＋300V电源电路。
    室外机输入220VAC电源初始，+5V通过C519（相当短路）、R559对三极管Q502的b极提供0. 7V高电平，Q502饱和导通，其c极为0V低电平，使U503的C脚内接放大器截止，切断K301的线圈回路，K301不工作，其触点开关断开，此时，220VAC只能通过R554限流电阻提供给桥堆，以避免桥堆及负载中变频模块受电流冲击被损坏。
    通电以后，随着+5V电源对C519充电，C519存储的电荷逐渐增多，其两端电压逐渐上升，约3min后C519充满电，两端电压上升至5V（相当于开路），使Q502的b极电压下降为0V, Q502截止，其C极输出+5V，使U502内的倒相放大器饱和导通，其c脚输出0. 8V低电平，驱动继电器K301动作，其触点开关接通，把限流电阻R554短路，使220VAC全部提供给桥堆，R554的缓冲启动任务完成。
    （3）具有PFC功能的主电源
    PFC是Power Factor Correction的缩写，译为功率因数校正，主要用来表征电子产品对电能的利用效率。PFC电路又称升压斩波器式PFC电路、PFC并联开关电源，用于升压斩波（Boost），提高电网电压的利用率，减小电磁干扰EMI，增加电磁兼容性EMC 。
PFC电路由大电感、大功率IGBT及其控制保护电路组成，详细请参见“Z. 7 PFC板”。
