一辆行驶里程约8万km,配置M54发动机和A5 S440Z型自动变速器的宝马330Li轿车。用户反映:该车在行驶过程中,仪表板的自动变速器故障灯(黄色齿轮形状)有时会点亮。一旦该故障灯点亮,自动变速器就会锁档。

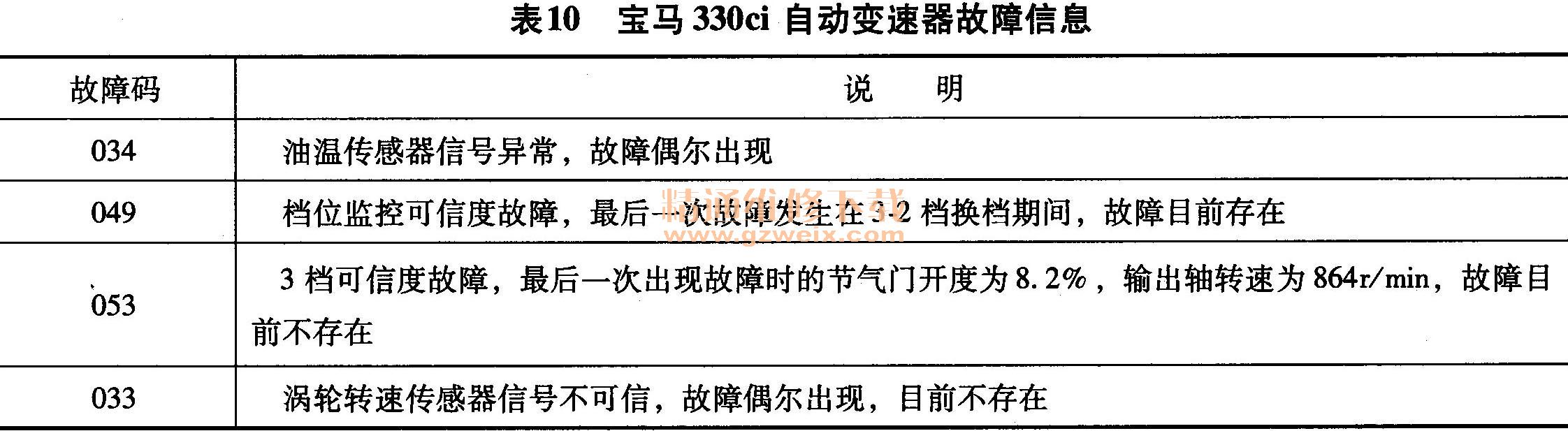

故障检修:在自诊断主菜单中选择“EGS变速器控制GS8. 60. 4”项目,对自动变速器系统进行自诊断,故障信息见表10。
清除故障码,自动变速器故障灯熄灭。进行路试,反复进行换档,自动变速器故障灯再次点亮。此时拨动变速杆,有强烈的冲击,而且自动变速器锁档。查询故障信息,故障码为049和053,说明故障与档位开关信号不良有关。举起车辆,检查自动变速器档位开关,外观没有损坏迹象。顺着线束找到一个10针插头(只使用其中5个端子)。拔下该插头,打开点火开关,测量各端子电压,只有绿色线端子有12V电压,其余的橙色线、黑色线、紫色线、黄色线等端子的电压均为0v,说明使用的是四线制档位开关。

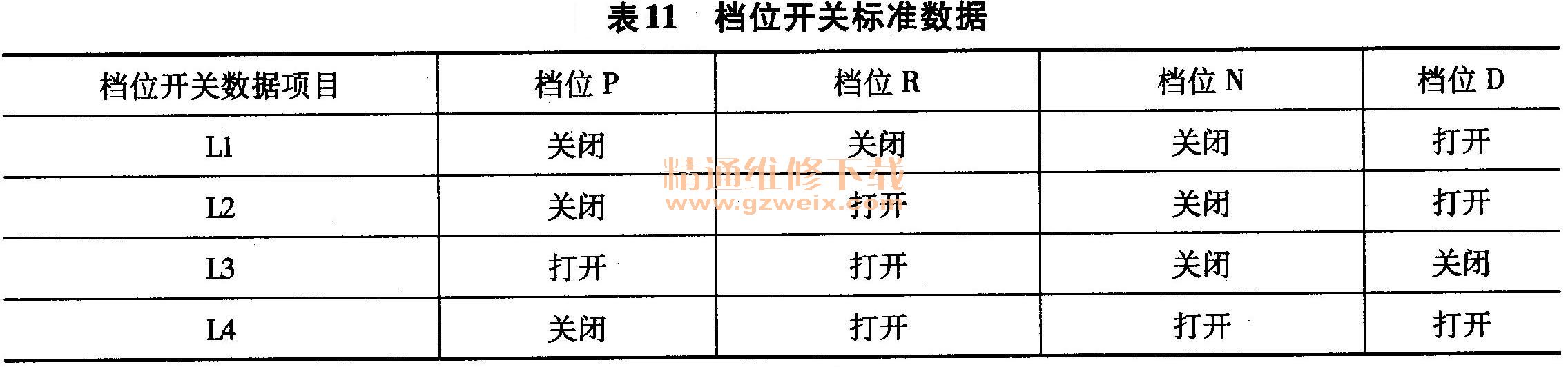

在诊断仪的数据流菜单中查看档位数据,同时用手拨动变速杆,观察数据变化情况。档位开关标准数据见表11。

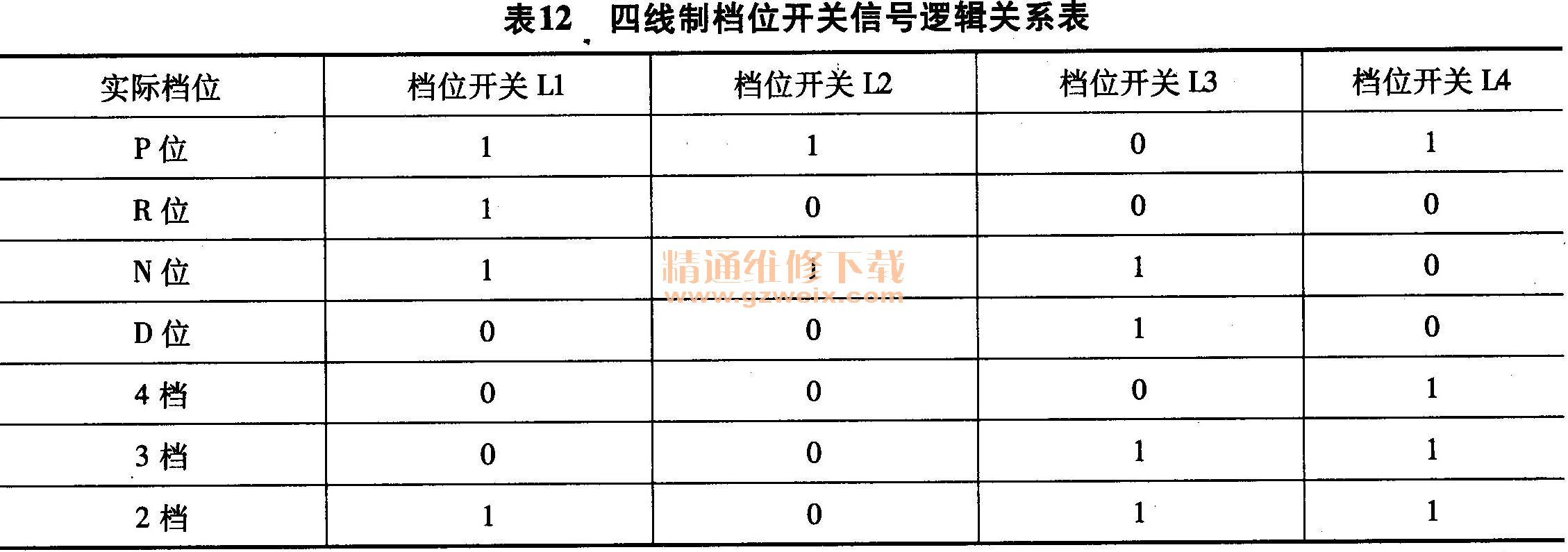

经过反复测试,发现虽然诊断仪显示的数据与标准数据相符,但自动变速器故障灯无规律地点亮。查阅维修资料,找到四线制档位开关信号逻辑关系表,见表12。
对照表11与表12中的数据,完全相同,说明档位开关并没有问题,但为何故障会重复出现呢?经过分析,认为存在这种可能性:诊断仪的数据刷新速度有限,一些微小的差异很难通过显示屏的数据分辨出来,因此要以故障码为准进行检修。更换自动变速器的档位开关,试车,故障彻底排除。
用万用表检测自动变速器档位开关信号是比较困难的,因为这需要同时测量4根信号线的电压并进行相互对比。使用诊断仪就方便多了,但要注意检修方法必须正确。正确的检修方法是先排除故障码问题,然后考虑数据流问题。
在确认线路连接正常的情况下,应更换与故障码相关的元件,其原因有两点:一是自动变速器系统有完善的自诊断功能,能够准确地监测到故障并设定相关故障码;二是数据刷新速度有限,所看的数据流不能完全反映真空的信号变化情况。
