一辆行驶里程约8.5万km的2008年本田雅阁2. 4L轿车（带导航系统）。用户反映：早上起来打开音响系统，音响界面显示正常，但没有声音。
    故障诊断：
    1）将点火开关转至ON（ II）位置。
    2）打开音响系统并检查音量按钮设置在合适的位置。
    3）用自诊断功能进入扬声器检查模式，具体操作步骤如下：
    ①打开点火开关转至ON（ 11）位置同时关闭音响。
    ②按住1号和3号按钮。按住按钮的同时，将“VOL PUSH PWR”旋钮推至ON位置，松开按钮将进入扬声器检查模式。
    ③按下“SKIP”按钮，将会按照SPK FR-L→SPK FR-R→SPK RR-R→SPK SUBW→SPK RR-L→SPK ALL顺序测试扬声器，没有声音，说明扬声器正常。
    4）关闭音响单元或将点火开关转至LOCK（0）位置时，扬声器检查模式终止。
    5）查看音响控制线路发现立体声放大器插接器B 18号端子为立体声放大器的电源端子。

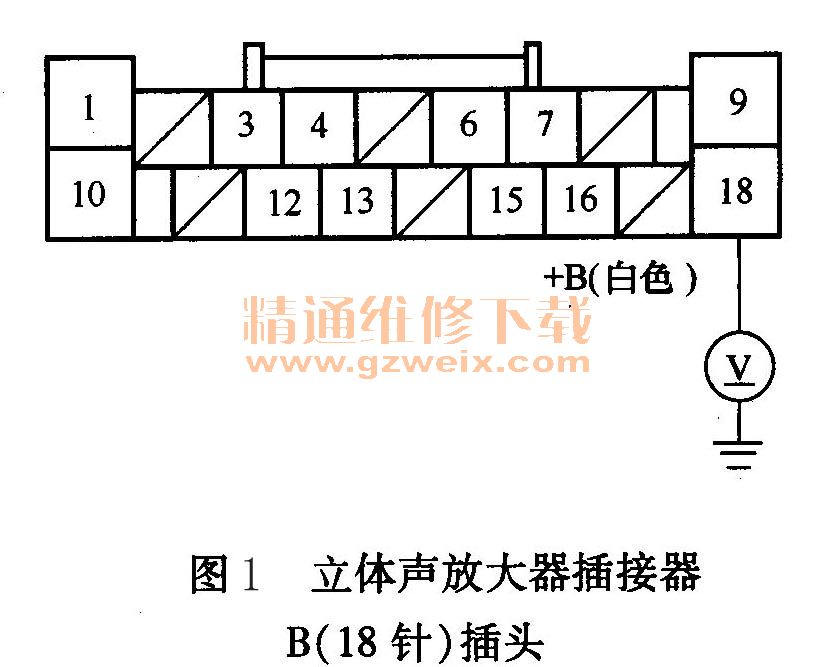

    6）如图1所示，测量立体声放大器插接器B（18针）18号端子和车身搭铁之间没有电压，说明乘客侧仪表板下熔断器／继电器盒中15号（20A）熔丝和立体声放大器插接器B18号端子之间的线束有断路故障。

    7）检查15号熔丝正常，对18号端子白色导线进行仔细检查发现仪表板下熔断器／继电器盒出来连接至立体声放大器18号端子的白色导线已经断开，将其重新连接包扎好后，故障排除。
    维修小结：在维修汽车音响系统的过程中，借助电路图进行故障分析，可以快速找出故障点并有效地排除故障。
