一辆行驶里程约11.7万km的2008年广州本田雅阁3. 5 L轿车。该车点火开关转至ON( II)位置时,近光灯和小灯常亮。
故障诊断:
1)首先确认故障现象,当点火开关转至ON( II)位置时,近光灯自动常亮,此时小灯也自动常亮。
2)当点火开关转至ON(II)位置2s内,发现仪表上小灯、远光灯、转向灯指示灯未点亮,存在异常;随后执行仪表自诊断,显示ERROR2 (B-CAN与仪表之间的通信线路存在故障)。
3)为了确认具体故障码,连接HDS,发现车身电气系统、防起动系统、SRS系统均能与HDS正常通信。读取车身电气系统DTC为U1280通信总线故障。
4)在全面确认该车故障现象时,还发现该车存在其他的故障现象,包括左前门车窗玻璃升降功能失效,其他门车窗玻璃升降功能正常;刮水器不能喷水;遥控功能失效,无法用遥控钥匙锁车。

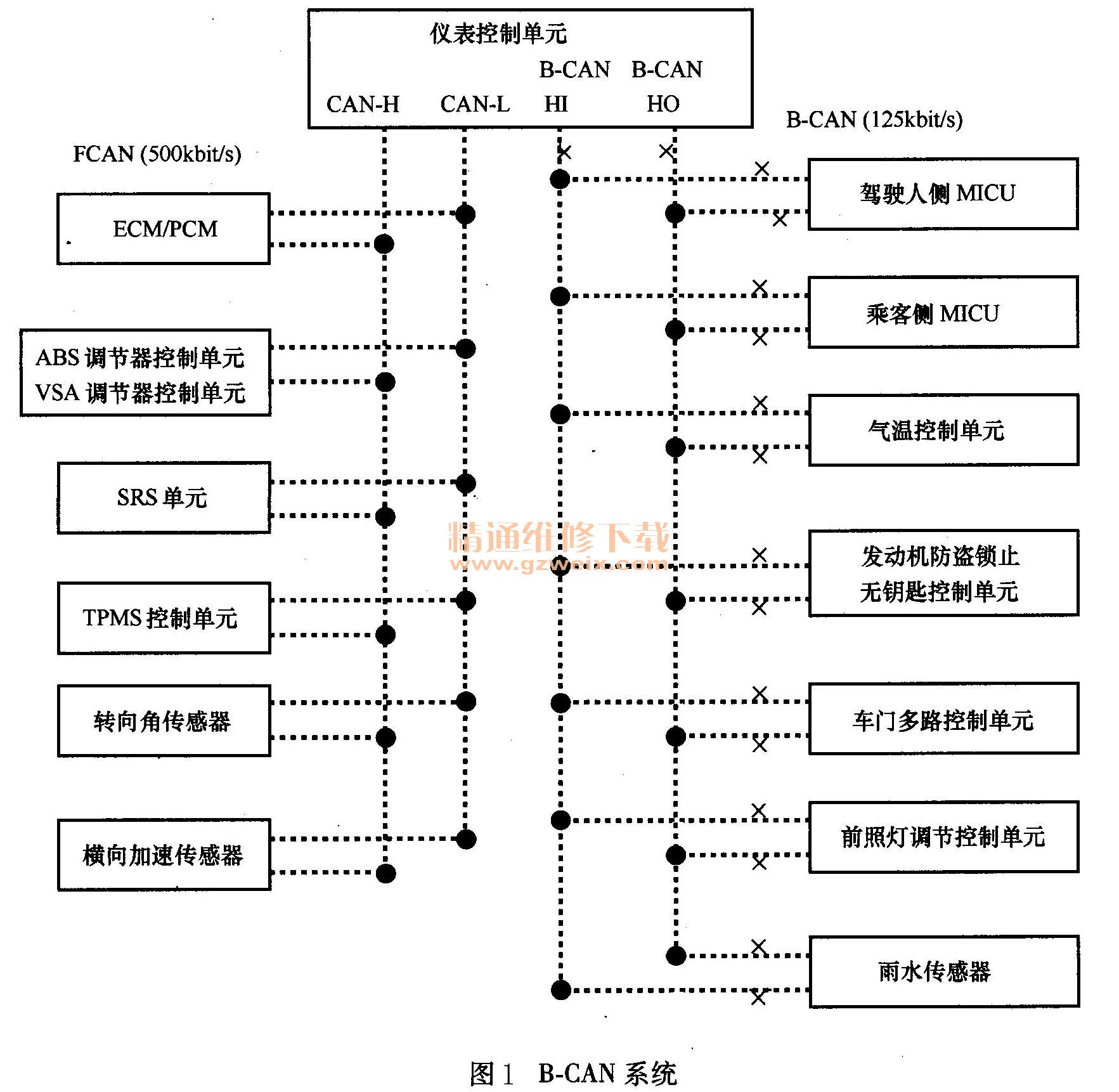

5)根据该车出现的上述故障现象以及维修经验,初步判断为B-CAN通信故障。根据该轿车多路集成控制系统结构图判断,故障存在与B-CAN通信的线路或相关控制器及其线路中,可能故障位置参见图1标注点所示。
6)将钥匙开关转至。档,断开乘客侧MICU,用HDS清除故障码后,重新检查是否存在故障码。用同样的方法,依次断开乘客侧MICU、仪表控制单元、空调控制单元、防起动单元、前照灯调平控制单元、雨水传感器和车门多路控制单元,每次断开一个,清除故障码后重新读取故.障,检查故障码有没有再次出现。
7)当断开车门多路控制单元插接器时发现故障码不再出现,初步判断为车门多路控制单元故障。
8)断开车门多路控制单元,对车门多路控制单元进行输入测试,检查发现车门多路控制单元的电源和搭铁正常;此时可以判断故障原因为车门多路控制单元内部故障。

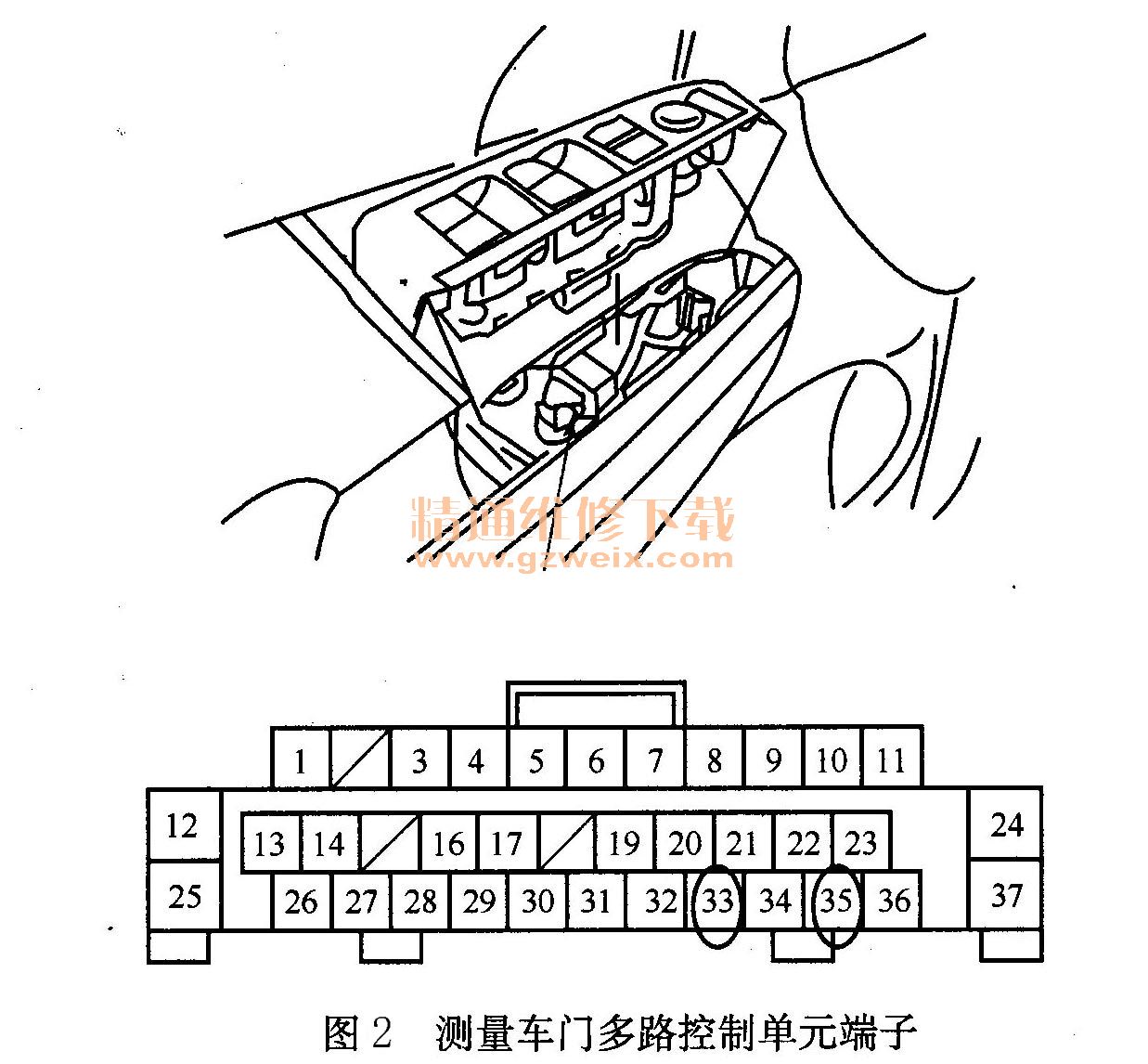

9)为了进一步确认故障,如图2所示,测量车门多路控制单元33号端子与35号端子(二者为B-CAN通信线)之间的导通性,检查发现二者导通,于是确定故障为车门多路控制单元内部故障导致B-CAN两根通信线短路。
10)更换车门多路控制单元,更换、安装完车门多路控制单元后,进行电动车窗控制单元的重新设定,原有故障现象全部消失。
11)用HDS检查无故障码,仪表自诊断显示无故障码,故障已排除。
维修小结:
①车身电气故障处理前,要全面确认故障现象后再动手拆卸部件开始检测。相关系统的自诊断功能与用HDS读取故障码是缩小故障范围的好办法。在全面检查故障现象、缩小故障范围之前,盲目拆卸车辆部件,容易损坏车辆电子元器件。
②处理B-CAN通信故障时,要对多路控制系统的结构有整体了解,相关控制单元逐个隔离是处理该类故障的好办法,能够很快地缩小故障范围。若发现与B-CAN相关的控制单元存在问题,则进行该控制单元的输入测试,输入测试结果正常,即可判断是控制单元本身存在故障。如果逐个隔离检查相关控制单元均正常,则进一步检查通信线路本身的导通性、是否与电源或搭铁短路。
③针对此类故障也可以用万用表代替HDS,来逐个排除相关控制单元故障。
