一辆配置了L13A3发动机的2007年广州本田思迪轿车。该车运转几分钟后发动机自动熄火。
    故障诊断：
    1）首先打开点火开关，检查故障指示灯，没有出现异常情况，起动发动机能够正常运转几分钟，说明故障可能存在电子控制系统中。
    2）利用HDS设法读取故障码，没有显示任何故障码。
    3）检查燃油系统没有出现泄漏，压力为310kPa，在正常的技术范围之内。
    4）询问车主，了解到该车曾经是一辆水淹过的二手车，说明电子器件已经损坏。
    5）于是将ECM/PCM拆下，当拔下电脑插头时，发现里面的端子已经严重氧化，甚至出现锈蚀的情况，将端子的氧化物处理干净后，发动机能正常起动，但是发动机出现怠速不稳的故障。
    6）重新使用HDS读取故障码，显示DTC P0563: ECM/PCM电源电路电压异常。
    7）将点火开关转至LOCK（0）位置，使用HDS跨接SCS线路，并断开ECM/PCM插接器A（49针）。

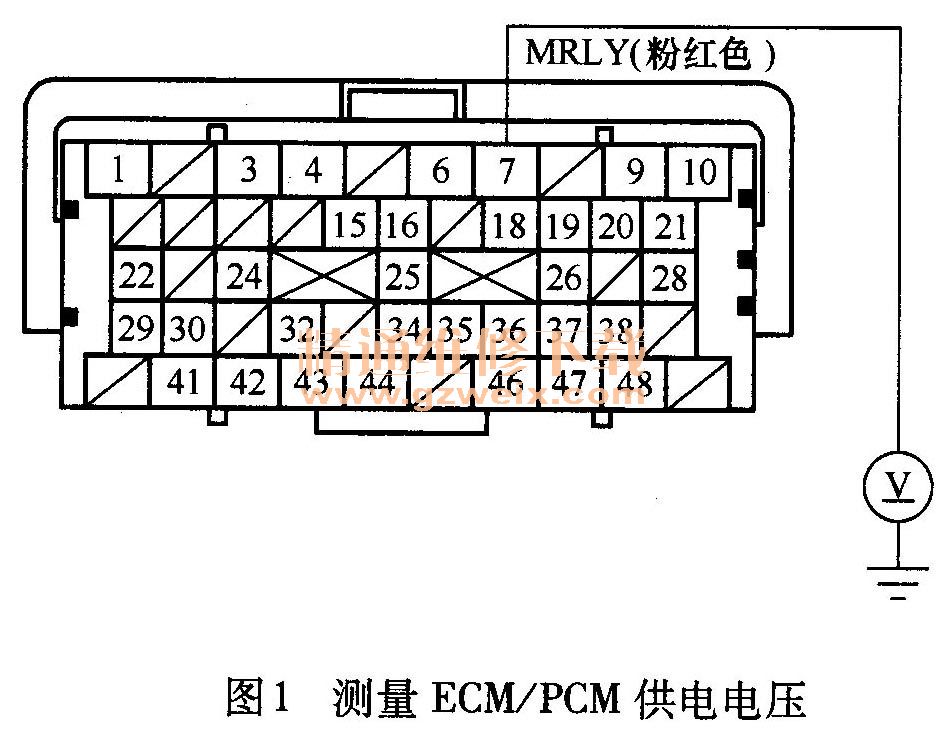

    8）如图1所示，测量ECM/PCM插接器端子A7和车身搭铁之间的电压，为12V，说明供电电源正常。

    9）将点火开关转至ON（ II）位置，然后如图2所示测量ECM/PCM插接器端子A9和车身搭铁之间的电压，为蓄电池电压，说明控制线路正常。

    10）最后用良好的ECM/PCM进行替换后，发动机正常工作，说明电脑板已经损坏。
    11）更换新的ECM/PCM，然后使用HDS重新设定ECM/PCM后，故障排除。
