50）使用HDS在DTC菜单中监测DTC P2413的OBD状态（OBD STATUS）
    屏幕是否显示通过（PASSED）？
    是→故障处理完成，如果第49）步显示其他DTC，则排除 DTC故障。
    否→如果屏幕显示未通过（FAILED），则检查EGR阀与PCM端子是否连接不良或松动，然后进行第1）步，并重新检查。如果屏幕显示执行（EXECUTING），保持测试状态直至出现结果。如果屏幕显示不符合条件（OUT OF CONDITION），转至第47）步。
    51）关闭点火开关。
    52）重新连接所有插头。
    53）如果PCM软件不是最新版本，则升级PCM，或以运行良好的PCM替换。
    54）使用HDS在检查菜单（INSPECTION MENU）中进行EGR测试。
    55）使用HDS检查DTC或临时DTC。
    是否显示DTC P2413 ?
    是→检查EGR阀与PCM端子是否连接不良或松动。如果已升级PCM软件，则使用运行良好的PCM进行替换，然后进行第54）步。如果已替换PCM，则进行第1）步。
    否→转至第56）步。
    56）使用HDS在DTC菜单中监测DTC P2413的OBD状态（OBD STATUS）。
    屏幕是否显示通过（PASSED）？
    是→如果已升级PCM软件，则故障处理完成。如果已替换PCM，则更换原来的PCM。如果第55）步显示其他DTC，则排除DTC故障。
    否→如果屏幕显示未通过（FAILED），则检查EGR阀与PCM端子是否连接不良或松动。如果已升级PCM软件，则使用运行良好的PCM进行替换，然后进行第54）步。如果已替换PCM，则进行第1）步。如果屏幕显示执行（EXECUTING），保持测试状态直至出现结果。如果屏幕显示不符合条件（OUT OF CONDITION），进行第54）步。
    2. IMA系统指示灯电路故障处理
    1）打开点火开关至ON（II）位置，等待2s，并观察IMA系统指示灯。
    IMA系统指示灯是否亮起或持续点亮？
    是→转至第2）步。
    否→IMA系统指示灯电路正常。
    2）使用HDS检查临时DTC或DTC，，
    是否显示临时DTC或DTC?
    是→进行显示的DTC故障处理。
    否→转至第3）步。
    3）进行仪表自诊断功能。
IMA系统指示灯是否闪烁？
    是→转至第4）步。
    否→使用运行良好的仪表控制模块替换，并重新检查。如果IMA系统指示灯电路正常，则更换原来的仪表控制模块。
    4）检查12V蓄电池端子连接。
    是否连接正常？
    是→转至第5）步。
    否→排除连接故障，或更换12V蓄电池。
    5）关闭点火开关。
    6）关闭蓄电池模块开关。
    7）拆下IPU盖。
    8）断开BCM模块插头A（40芯）。
    9）打开点火开关至ON（II）位置。
    10）如图6所示，测量车身搭铁与BCM模块插头端子A29之间的电压。

    是否为12V蓄电池电压？
    是→转至第11）步。
    否→排除仪表板下熔断器／继电器盒内10号仪表（METER）熔丝（7.5A）与BCM模块（A29）之间导线的断路、短路或更换10号仪表熔丝（7. 5A）。
    11）关闭点火开关。
    12）重新连接BCM模块插头A（40芯）。
    13）打开点火开关至ON（II）位置。

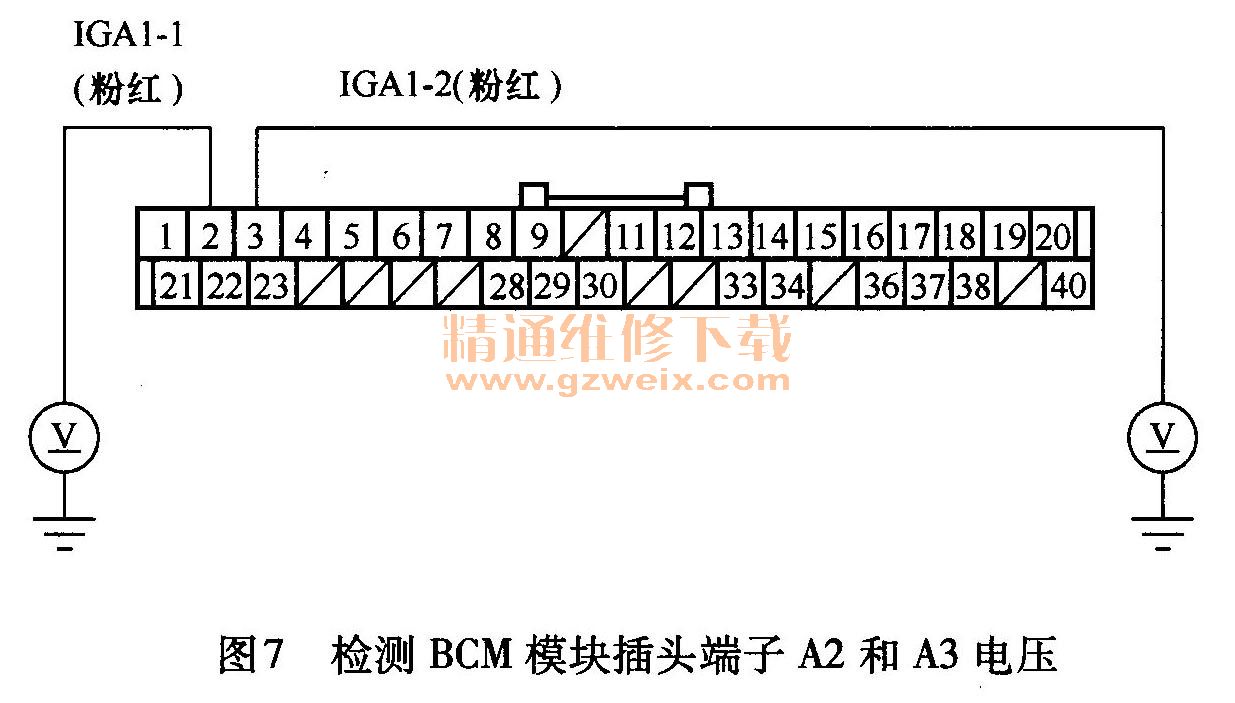

    14）如图7所示，分别测量车身搭铁与BCM模块插头端子A2和A3之间的电压。

    是否为12V蓄电池电压？
    是→转至第15）步。
    否→转至第17）步。
    15）断开BCM模块插头A（40芯）。
    16）如图8所示，分别检查车身搭铁与BCM模块插头端子A8、A9、A22以及A23之间的导通性。

    是否导通？
    是→如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换，然后重新检查。如果使用运行良好的BCM模块后症状／显示消失，则更换原来的BCM模块。
    否→排除G902与BCM模块（A8、A9）之间或G102与BCM模块（A22、A23）之间导线的断路故障。
    17）关闭点火开关。
    18）拆下MCM继电器1。
    19）检查 MCM继电器1。
    继电器是否正常？
    是→转至第20）步。
    否→更换MCM继电器1。
    20）分别测量车身搭铁与MCM继电器1的4芯插头2号和4号端子之间的电压。
    是否为蓄电池电压？
    是→转至第21）步。
    否→排除＋B IMA（7.5A）与MCM继电器1之间导线的搭铁断路或搭铁短路故障。同时更换＋B IMA熔丝（7.5A）；排除MCM继电器1、 MCM继电器2与BCM模块（A2、A3、A11）之间的导线搭铁短路故障。
    21）重新安装MCM继电器1。
    22）断开BCM模块插头A（40芯）。
    23）打开点火开关至ON（II）位置。
    24）测量车身搭铁与BCM模块插头端子A11之间的电压。
    是否为蓄电池电压？
    是→转至第25）步。
    否→排除MCM继电器1与BCM模块（A11）之间的导线断路故障。
    25）关闭点火开关。
    26）如图9所示，检查BCM模块插头端子A2、A3与MCM继电器1的4芯插头1号端子之间的导通性。

    是否导通？
    是→如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换，然后重新检查。如果使用运行良好的BCM模块后症状／显示消失，则更换原来的BCM模块。
    否→排除MCM继电器1与BCM模块（A2）之间的导线断路故障。
