一辆行驶里程超30万km的1996年本田里程（LEGEND）轿车。该车在行驶途中，空调出风口突然无风吹出，空调鼓风机不转。
    故障检修：
    （1）故障原因分析

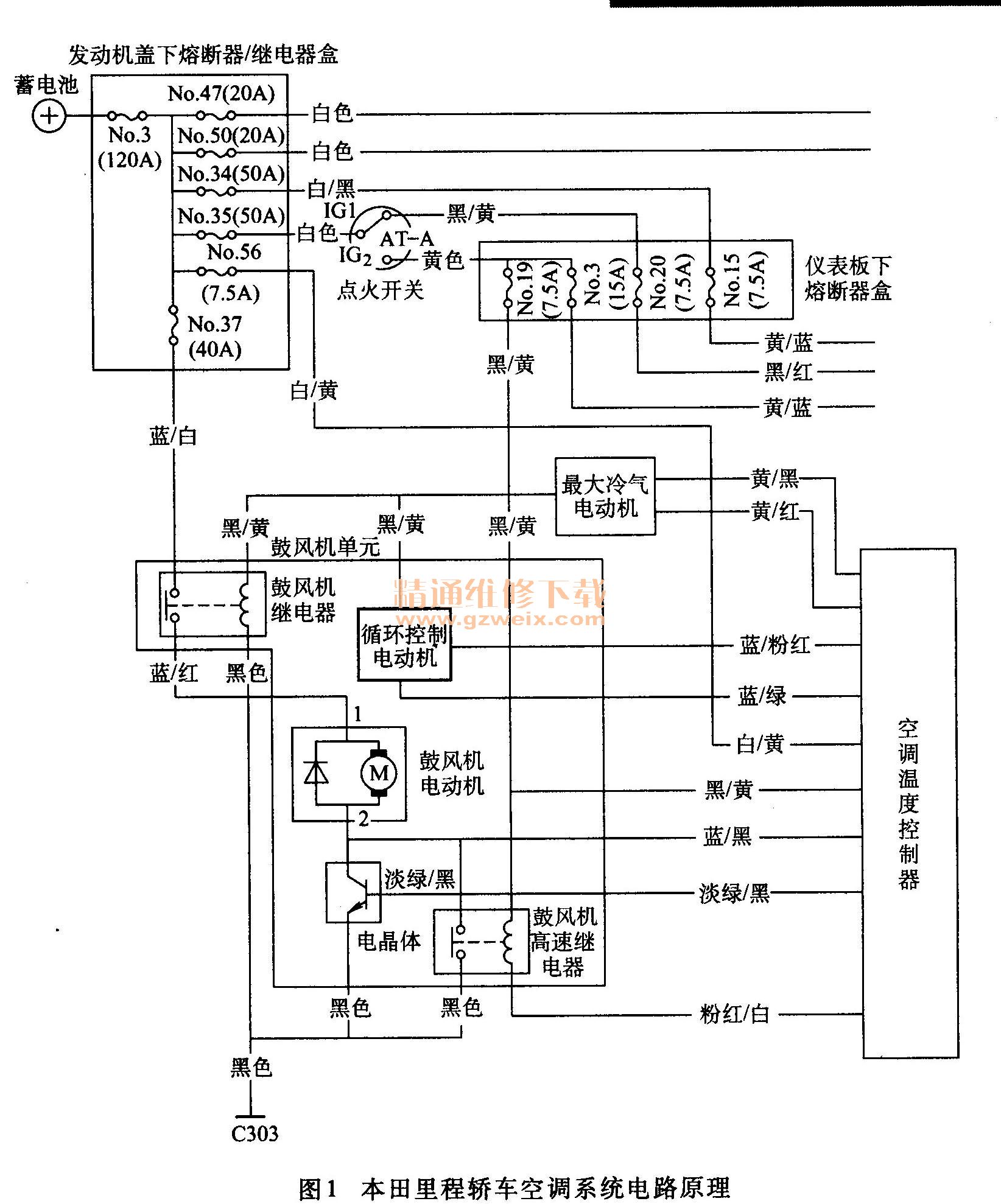

    该车空调系统的电路原理如图1所示，鼓风机不转的可能原因有：

    1）鼓风机电源电路或熔断器有断路。
    2）鼓风机继电器有故障。
    3）鼓风机电动机有故障。
    4）空调电子控制系统有故障。
    （2）故障检修方法

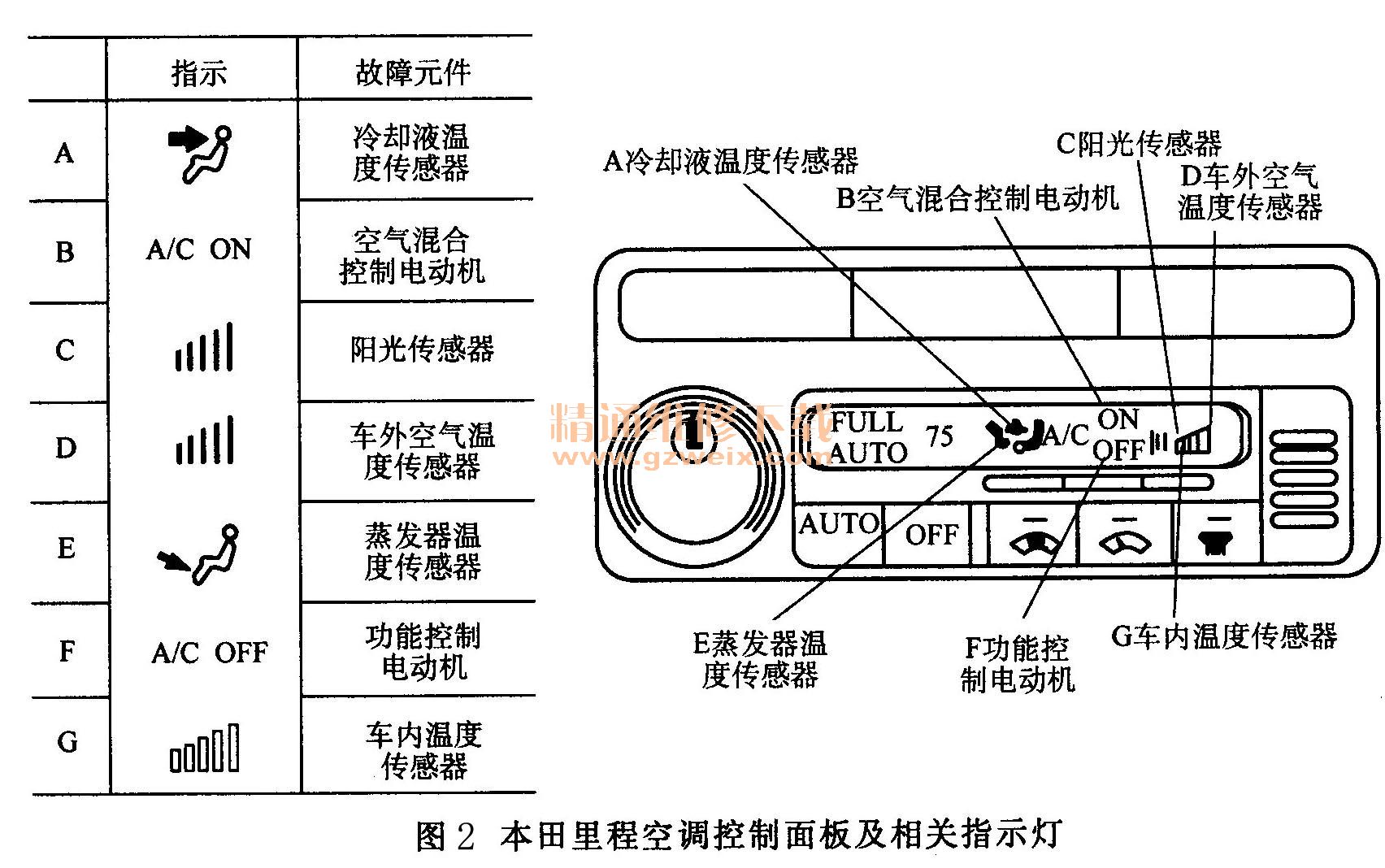

    1）获取电子控制系统故障信息。将点火开关置于“ON”位置，FAN开关置于“AUTO”位置，进入故障自诊断。在每次TEMP显示19～32℃时，静待1 min以上，然后同时按下控制面板上的AUTO和OFF键，如果电子控制系统有故障，相关的指示灯就会点亮（图2）。结果为各指示灯均不亮，说明空调电子控制系统无故障。


    2）检查空调电路的熔断器。检查发动机盖下熔断器／继电器盒中的No. 37熔断器和仪表板下熔断器盒中的No. 19熔断器，均正常。
    3）检查鼓风机继电器及线路。拔下鼓风机上的线路插接器，用万用表直流电压档测量鼓风机插头1号（电源）端子对搭铁电压，为12V，说明鼓风机继电器良好，继电器到鼓风机之间的线路连接良好。
    4）检查鼓风机。插回鼓风机线路插头，并用导线将鼓风机2号端子直接连接搭铁，鼓风机高速旋转，说明鼓风机电动机良好，故障在鼓风机到搭铁之间的线路或控制鼓风机的转速控制模块有故障，或者是空调电子控制器有故障。

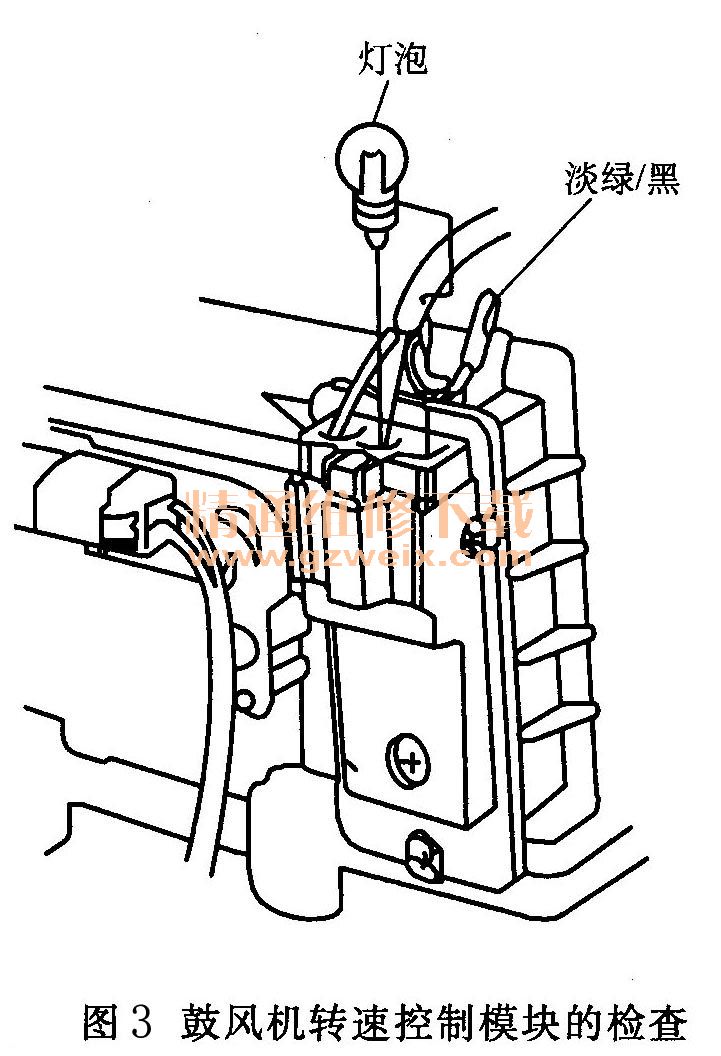

    5）检查鼓风机转速控制模块。拆下鼓风机转速控制模块配线，拉出插头上淡绿／黑色线，将该端子连接2W的灯泡或70Ω电阻，灯泡或电阻的另一端连接蓄电池（图3），然后接通点火开关，鼓风机仍然不转，说明鼓风机控制模块已损坏。

    （3）故障处理措施
    更换一个鼓风机转速控制模块，鼓风机运转正常，故障排除。
    故障分析：电子控制系统通过其自诊断功能，可获取相关电路和部件的故障信息，给电子控制系统的故障诊断带来极大的方便。因此，当某种故障现象的可能故障原因也包含电子控制系统时，就应首先进行自诊断操作，以获取电子控制系统的故障信息，准确、迅速地排除电子控制系统的故障。
    电子控制器只能对有信号输入的传感器、开关或有反馈信号的执行器及电路作出有无故障的判断，并通过存储故障信息的方式，给故障检修提供方便。对于无信号输入电子控制器的电气总成或电子器件及其电路，电子控制器的自诊断功能是无效的。因此，对这些部件的故障诊断还必须依赖检修人员对电路原理的熟悉和维修经验，才能准确、迅速地排除故障。
    本例第5）步检查实际上是通过连接蓄电池正极的灯泡或电阻，将一个电压引入鼓风机转速控制模块的控制端子，如果模块中的功率晶体管导通（鼓风机转动），说明模块没坏。这时，就需要检查鼓风机转速控制模块与空调温度控制器之间的连接线路有无短路或断路故障，若线路也是正常的，则需要更换空调温度控制器了。
