一辆2016款本田缤智1.5L车。该车倒车时,信息显示屏有倒车指引线,无倒车影像。

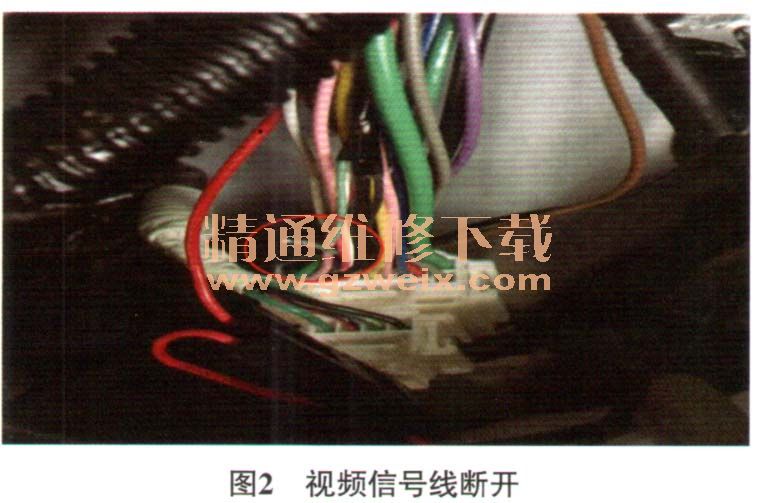

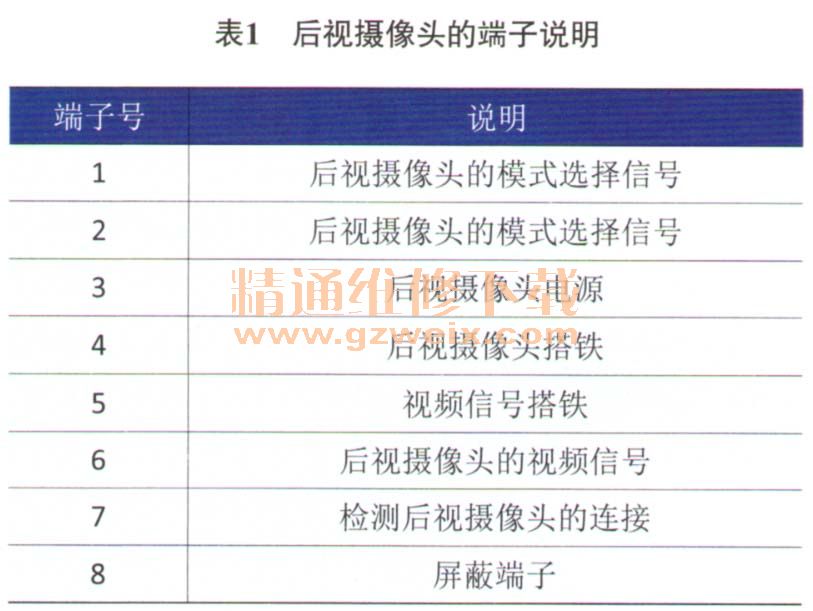

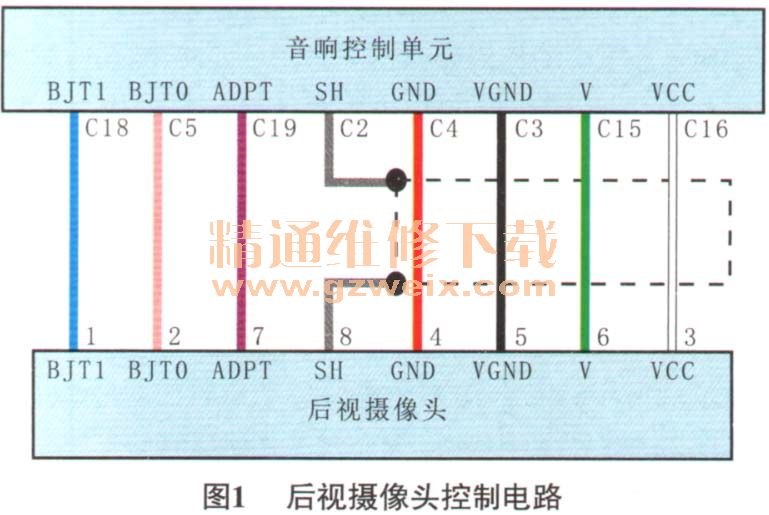

故障诊断:检查发现,倒车时倒车灯正常点亮。查看维修资料,由图1和表1可知后视摄像头端子6负责传输视频信号。测量音响控制单元端子C15与后视摄像头端子6间视频信号线的导通情况,发现存在断路。检查相关线束,发现该车在其他修理厂加装倒车雷达时,将视频信号线剪断了(图2)。
排除方法:修复音响控制单元与后视摄像头间的视频信号线。
