车辆线束检查注意事项-母端子舌片受损变形导致电器线路发生虚接
来源:本站整理  作者:佚名  2021-08-19 09:46:14

 故障现象:线束插接件不良导致电器线路发生虚接(断路),产生故障

诊断过程:对更换下来的线束进行解析,发现多个插头的母端子舌片受损变形,端子开口扩大,造成公、母端子嵌合关系被破坏,导致线路信号异常(见图1)
原因分析:
1、查询该车的维修履历,曾经有电器线路方面的维修。

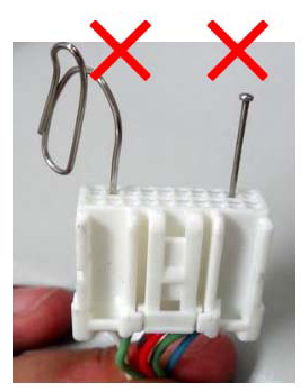

2、正常插拔端子不会导致此类变形,判断在线束检查过程中,错误使用回形针、大头针插入端子所致线
束插头母端子舌片变形
    舌片变形后,公端子和母端子就会存在配合间隙,导致嵌合力下降,会出现如下不良:
    .接触不良、时断时通
    .端子发热、熔损
    .信号失真
    车辆90%以上的公端子厚度规格为。64mm,而回形针、大头针的直径大于0.8mm,因此插入后会导致上图所示的母端子舌片变形。
经验总结: 任何情况下,禁止使用回形针、大头针、探针等物品插入端子内,避免端子损坏。
