故障现象：防起动灯闪烁，无法起动。
原因分析：故障现象确认。防起动灯闪烁、起动系统故障灯常亮（起动机不工作），如图1
诊断过程：
1、HDS检查，无DTC，无钥匙进入系统检查和状态日志正常，使用HDS重新登录一键启动系统，失败

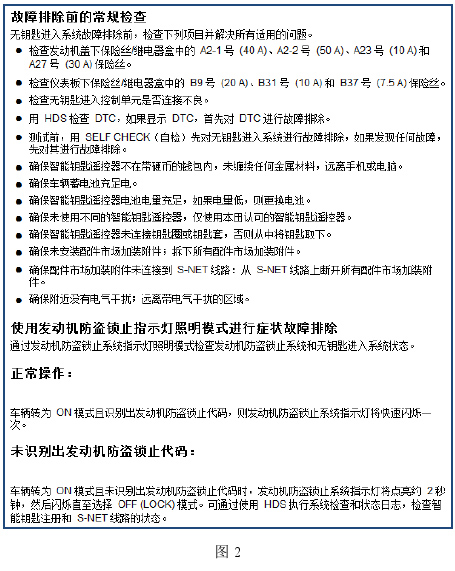

2、如图2，参考维修手册关于无钥匙进入系统症状故障排除信息，进行故障排除前的常规检查，保险、加装、千扰和电量均未发现异常。初步判定发动机防盗锁止系统未识别出锁止代码
3、通过HDS查看“单触式起动”的三个控制单元数据表，如图3，在点火开关处于“档下，“无钥匙进入控制单元”中的参数“附件档位置开关”为“关闭”，异常；正常车应为“打开”，如图4

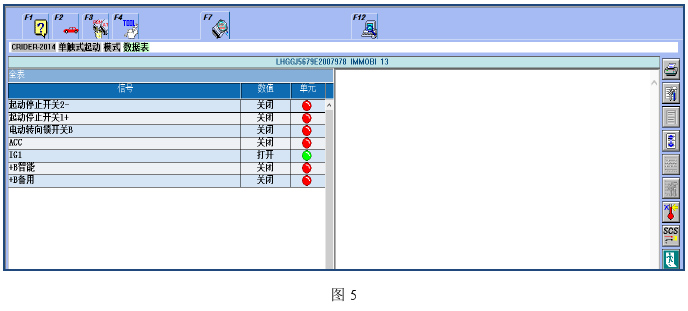

4、如图5，在点火开关处于“档下，“备用控制单元”中的参数“ACC”为“关闭”，异常，正常为“打开”，如图6
5、如图7，根据无钥匙进入控制系统电路图及工作原理可知，参数“附件档位置开关”和“ACC"和端子C12相对应。当在点火开关处于11档下，电压为，2V，参数为“打开”。
6、在点火开关处于“档下测量端子C12的电压为12V，正常，由此判定无钥匙进入控制单元内部故障。
故障排除：更换无钥匙进入控制单元。
经验总结：无钥匙单元内部故障较少见，实际故障维修中可用替换法确认故障范围或点，但合理的检测思路能更高效、精准的找到故障点。
