本田TF4车型E-DPS正常HDS数据技术
来源:本站整理  作者:佚名  2021-09-03 08:48:31

 E-DPS说明:

    E-DPS是Electronic-Dual Pump System的简称,即电控双泵系统。它是实现AWD(All Wheel Drive)的基本功能部件

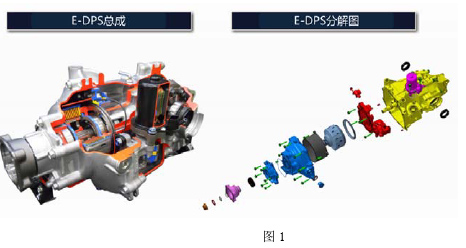

    E-DPS主要由液压盘式离合器总成、离合器总成润滑油泵、差速器、液压系统和电子控制器组成。
见图1:
工作原理:

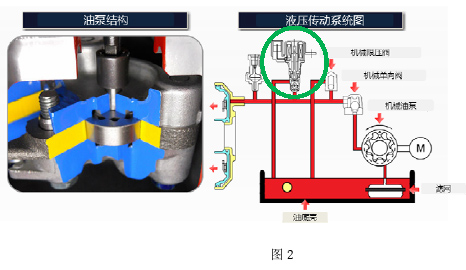

    通过图2绿色圆圈标记的油压控制电磁阀和机械油泵的通断,对E-DPS的离合器压力进行控制,以使E-DPS的系统油压达到ECU计算的目标油压。从而对前、后轮动力进行合理的分配,提高车辆的通过性和燃油经济性。
E-DPS正常HDS数据分享:

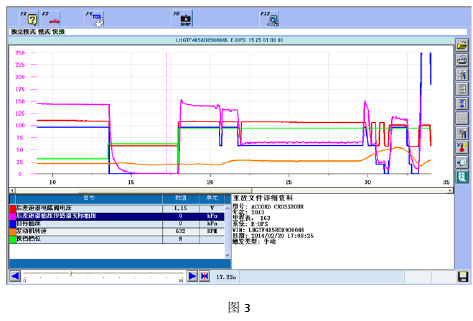

1、在原地P档或N档怠速时,E-DPS没有施加油压,AWD离合器处于分离状态。此时,系统的HDS数据如图3:

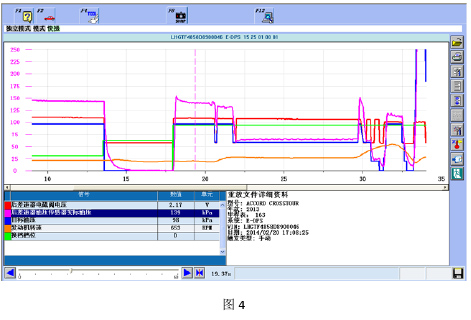

2、在原地挂上D档怠速时,E-DPS开始预施加油压,AWD离合器处于半结合状态。此时,目标油压约为100kpa,实际油压则上升到约为140kPa,如图4:

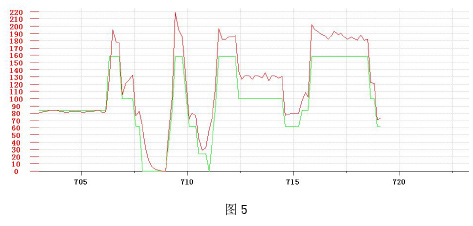

3、起步加速时,目标油压上升到160kpa附近,而实际油压则在180kPa至220kpa之间波动,如图5:

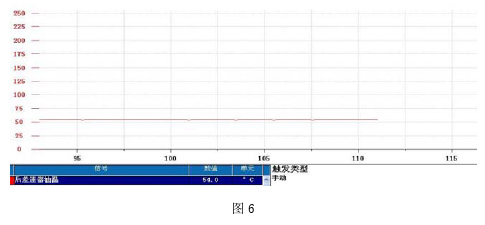

4、而E-DPS的油温在正常工作状态约为540C,如图6:

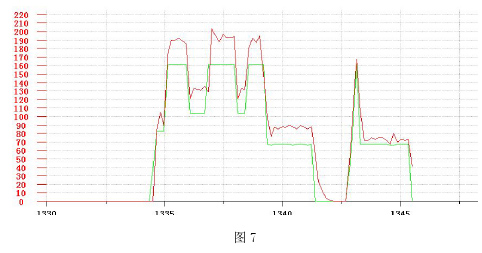

5、当车辆以40km/h加速上坡时,目标油压也是约为160kPa左右,而实际油压则在200kpa至220kpa。

附近波动,如图7:
    经验总结:实际油压将比目标油压略高30kPa至50kpa左右。同时,车辆在一般情况下AWD的离合器油压大约在200kPa左右就可以对应起步加油、加速上坡等常见路况。如果离合器油压过高,将导致AWD离合器接合过紧,从而引起加速无力、油耗高等故障现象。
