故障现象:发动机运行发抖无力,在店检修时,发现第一、四缸的点火线圈膨胀裂开,更换线圈后,发动机启动运转约10分钟后,第一、四缸的点火线圈又膨胀裂开。

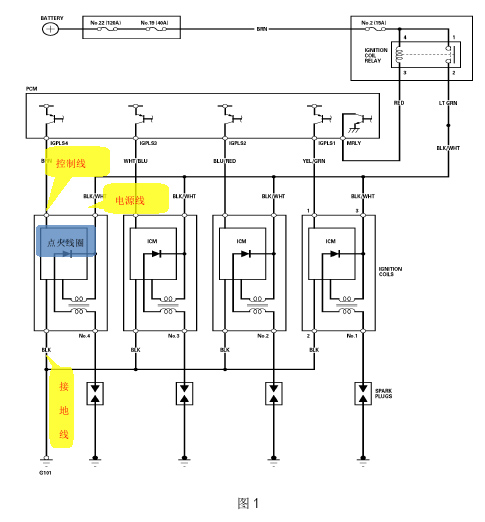

诊断过程:车辆回店后,按维修手册电路图分析,此故障应属点火线圈长时间连续通电而产生高温烧损,因连续两次换用点火线圈均被烧损,怀疑发动机线路或发动机电脑故障。
1、点火线圈插脚检查:
1)点火开关置于“ON(II)”;
2)拔下四个点火线圈的插接头,用万用表检测:
电源线插脚:12.6V(四个缸),正常;接地线插脚:0Ω(四个缸),正常;
控制线插脚:一缸457mv,二缸37mv,三缸28mv,四缸326mve(正常车检测:0mv );
以上可判断,第一、四缸的点火线圈控制线插脚的电压值过高。
2, PCM插脚检查:
1)点火开关置于“ON(II)”;
2)检测PCM的接地线A8、A9插脚与G101发动机接地点的导通性:061,正常;
3)检测PCM的IGPLS1、IGPLS2、IGPLS3、IGPLS4插脚的电压,与对应点火线圈控制信号线插脚的电压一致;
4)检测PCM插脚至四个缸点火线圈控制信号线插脚的导通性:均为061,正常;
5)检测四个缸点火线圈控制信号线插脚对地的绝缘性能:一缸98KΩ,二缸6MΩ,三缸4.5MΩ,四缸215KΩ(正常车检测:∞)。
3、检测结果分析:四个缸点火线圈控制信号线插脚存在绝缘不良,有窜电故障,从而导致电压异常。
故障排除:
1)对发动机点火线圈控制信号线束进行分离检查,未发现导线破损;
2)怀疑线束中间的连接插头受潮,用压缩空气吹干插接头,发现有水珠喷出,确诊发动机线束中间连接插头内进水,造成线束插脚受潮窜电;
3)吹干插接头,点火开关置于“ON(II)”,再次检测四个点火线圈的插接头:
控制线插脚:一缸0mv,二缸Omv,三缸0mv,四缸0MV。(正常车检测:0mv);
控制线插脚对地电阻:一缸∞,二缸∞,三缸∞,四缸∞。(正常车检测:二)。
4)更换原烧损的点火线圈,启动发动机,运转平稳。
经验总结:面对一再发生的问题,必须找出根本原因。本案例中,通过查看电路图,锁定导致问题的可能因素,对测量数据进行对比分析,最终找出根治方法。
