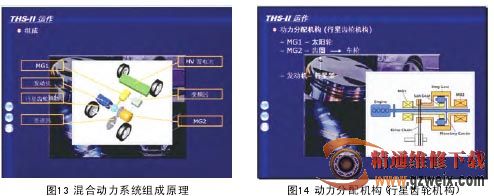

可能部分读者对丰田PRIUS(普锐斯)混合动力车的驱动桥工作原理不是很了解，下面我简单的做一介绍。首先，来看其系统组成。如图13所示，混合动力系统的组成元件主要由发动机、行星齿轮机构、MG1、MG2、差速器、变频器、HV蓄电池等组成。
而整个动力分配机构如图14所示，MG1与行星齿轮机构中的太阳轮相连；MG2与齿圈相连，将动力传递到车轮；发动机与行星架相连。
图15是驱动桥中的行星齿轮机构。
系统工作原理如下：
(1)MG2接收来自HV蓄电池的电能以驱动车辆。
(2)发动机通过行星齿轮驱动车辆时，MGl由发动机通过行星齿轮带动旋转，为MG2提供产生的电能。
(3)MGl由发动机通过行星齿轮带动旋转为HV蓄电池充电。
(4)车辆减速时，车轮的动能被回收并转化为电能，并通过MG2为HV蓄电池再次充电。
