一辆行驶里程约6万km的2007年丰田锐志轿车。用户反映：该车右前门电动玻璃无法自动升降，操纵右前门玻璃升降开关或驾驶人侧玻璃升降总开关，右前门电动玻璃均无动作，长按右前门玻璃升降开关，右前门玻璃可以升降。
    故障诊断：查看电动车窗电路图（图4-22），可以看出右前门玻璃升降器同右后门玻璃升降电路系统一样。维修人员怀疑右前门玻璃升降开关工作不良，于是将右后门玻璃升降开关替换到右前门试验，但故障依旧。

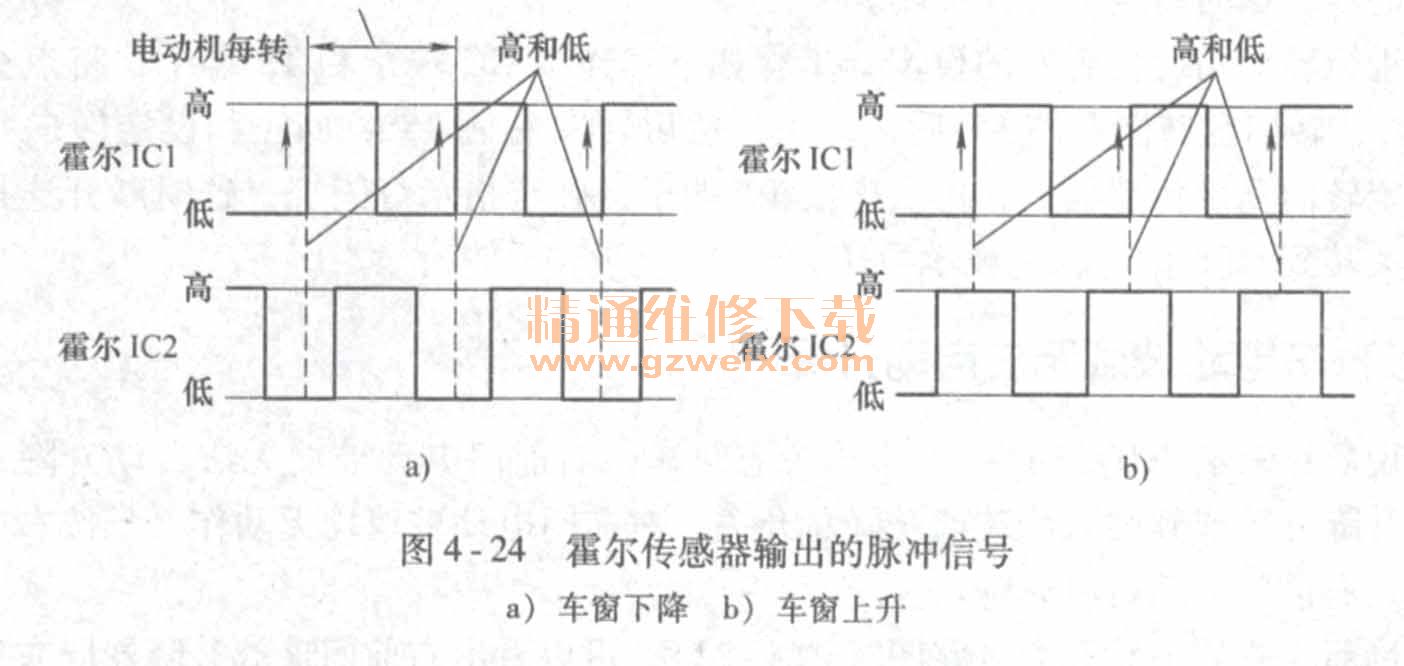

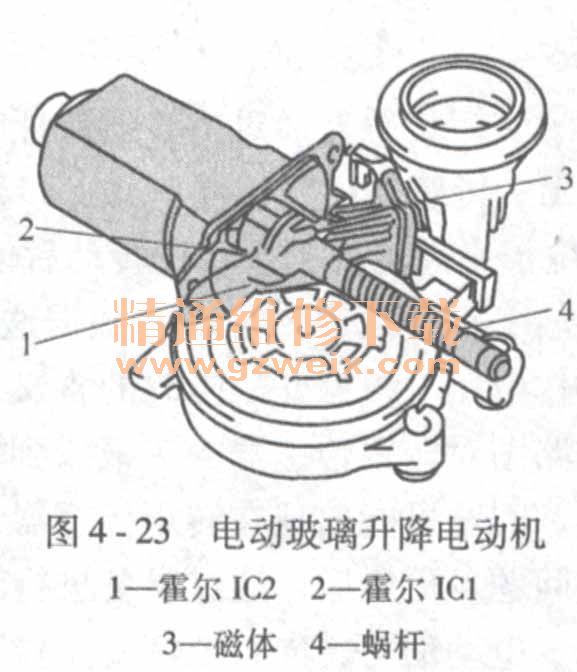

    锐志轿车的电动玻璃升降电动机中有2个霍尔传感器，如图4-23所示。控制单元通过霍尔传感器输出的脉冲信号（图4-24），从数量和相位可知车窗玻璃的位置和运动方向。当车窗玻璃碰到障碍物时，霍尔传感器输出脉冲信号消失，控制单元据此使电动车窗玻璃停止运动，由此实现电动车窗玻璃防夹功能。对照参考右后门玻璃升降电动机，用万用表电压档从右前电动车窗开关侧测量玻璃升降电动机插头的3号端子（PLS1）的霍尔IC 1脉冲信号，以及玻璃升降电动机插头的4号端子（PLS2 ）的霍尔IC2脉冲信号，发现玻璃升降电动机插头的4号端子（PLS2）的霍尔IC2无电压信号输出。拆下玻璃升降电动机的4号端子，测量其与6号端子之间的电阻为零，说明玻璃升降电动机的4号端子同6号端子之间的二极管已经被击穿。拆开右前门玻璃升降电动机，发现电动机电路板上的1个二极管已经烧坏。

    故障排除：更换右前门玻璃升降电动机，操纵右前门玻璃升降开关或驾驶人侧玻璃升降总开关，右前门玻璃可自动升降，至此故障排除。
