一辆行驶里程超22.5万km,装配5GR-FE发动机的2006款丰田锐志。用户反映:该车发动机故障灯点亮。
故障诊断:该发动机因故障灯报警,曾经更换2缸侧第2氧传感器。但更换后,第二天故障灯再次亮起。经检查,故障码还是P0156氧传感器电路(2列2号传感器)。

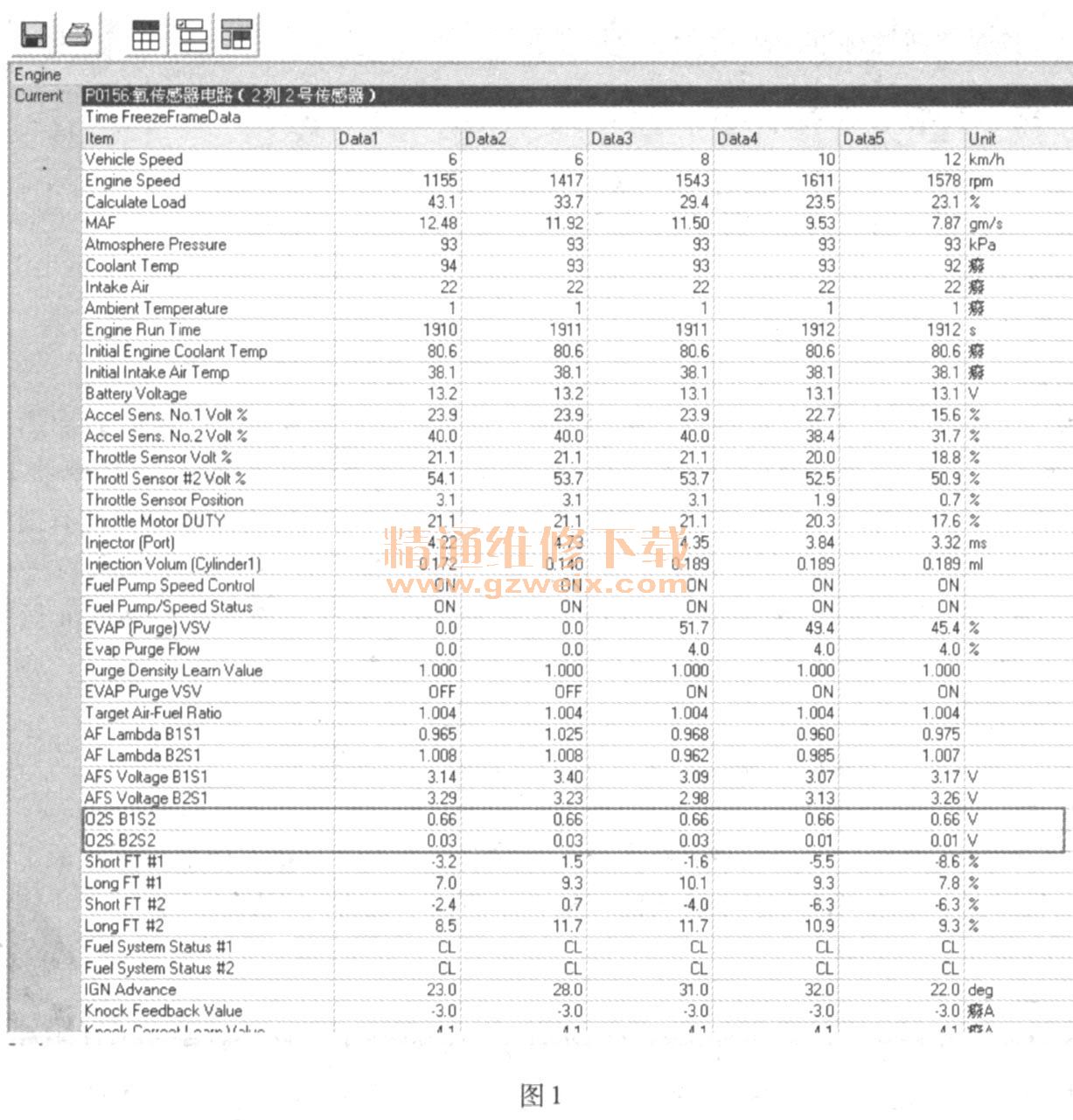

如图1所示,故障发生时02SB2S2的电压处于低电压状态。

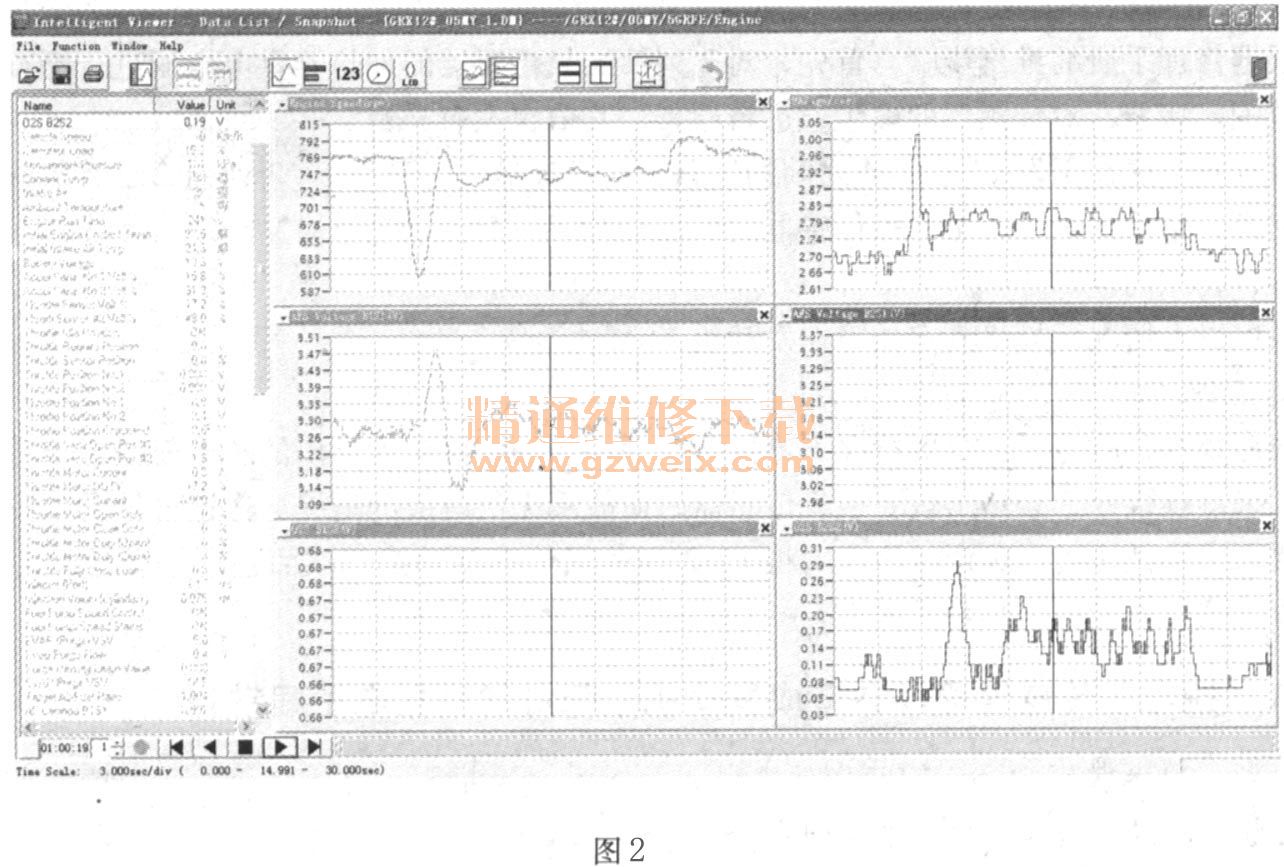

图2所示是发动机正常工作过程中随发动机转速的变化,1、2列空燃比传感器的变化情况。图1中,最下面一栏的数据,左侧是1列第二氧传感器的数据变化情况,右侧是2列第二氧传感器的数据变化情况。从图中变化的曲线能看到,2列第二氧传感器的数据变化不正常,其值始终在0. 3 V以下变化。而同期的1、2列空燃比传感器的变化是正常的。

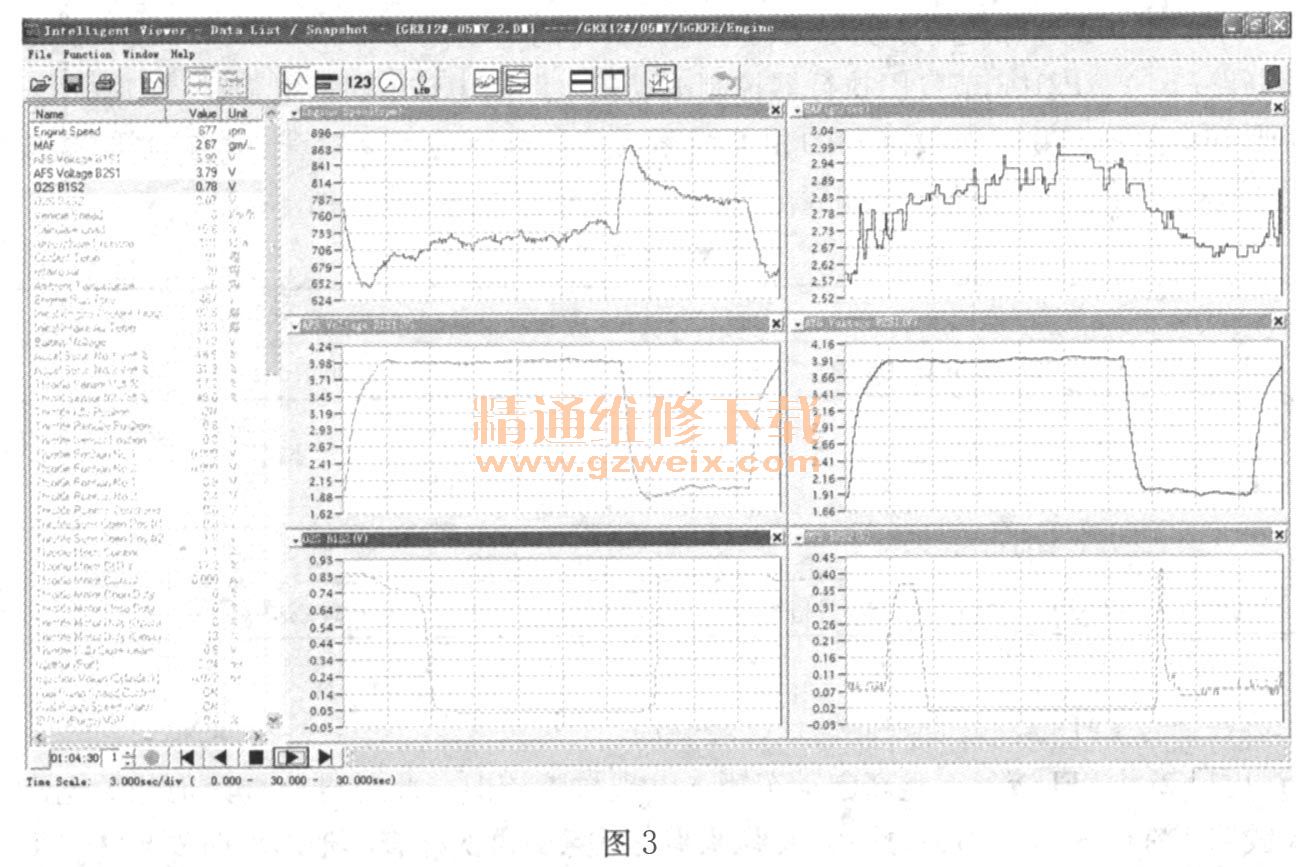

通过主动测试,将A/F控制值(喷油量控制)控制在-12.5%~25%变化时,得到如图3所示的变化曲线。从最下面一栏的数据变化可以得到如下结果:随A/F值的变化,当增加喷油量25%时,1、2列的空燃比传感器数值均降低到1. 9V左右,此时1列第二氧传感器的数值升高到0. 9 V左右,而2列第二氧传感器电压最高升到0. 4V左右。当减少喷油量12.5%时,1、2列空燃比传感器的电压升高到3. 9V左右,此时,1列第二氧传感器的电压降低到0. 05V, 2列第二氧传感器的电压降低到0. 02 V。
从中可以看出,2列第二氧传感器的数据变化不正常,其值无论混合气浓度如何变化始终低于0. 45 V
根据修理手册的维修步骤,首先,对2列第二氧传感器的加热器供电电压进行检查,在正常范围。接着,对传感器的电阻值进行检查,其值也没有异常。
检查氧传感器至发动机ECM之间的线路,正常。最后,又将1、2列的第二氧传感器进行了互换,结果还是2列第二氧传感器的电压变化不正常。检查1、2列第二氧传感器的供电电压,均相同。
根据以上情况,最终判定故障在发动机ECM本身。
故障点评:在遇到这种故障时,一般情况下,按照修理手册的维修步骤导出的结果就是氧传感器损坏。如果继续维修,必然出现更换氧传感器,而故障无法解决的情况。像这种情况,我认为还是要采用换件法进行确认,简单地将1、 2列的氧传感器互换,从而判断是否是氧传感器的故障,这样就能减少误判的发生。
