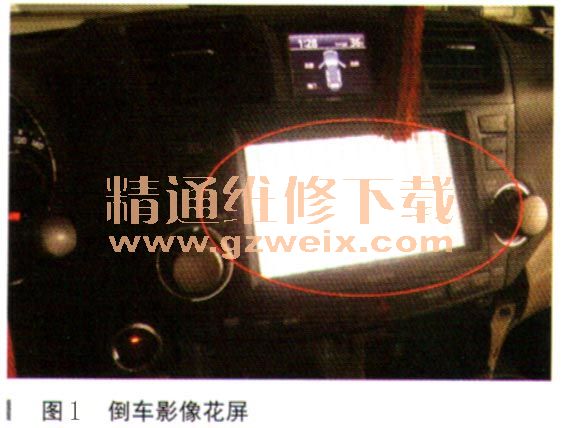

一辆行驶里程约5.9万km，配置2.7L发动机、AT变速器的2009款丰田汉兰达。客户反映：该车地毯有积水，对室内以及地毯进行拆装后，检查车辆，发现在挂倒挡后，后视摄像头不起作用，导航屏幕出现花屏（如图1所示）。技师进行检查，多次挂倒挡测试，故障一直再现。通过诊断仪检查所有故障码，无任何故障码，并且无驻车后视系统的相关数据流。

    相关资料：2009年丰田汉兰达原厂维修手册（全六册）

    故障诊断：根据现象分析，可能故障原因有：①后视摄像头内部故障；②驻车辅助ECU内部故障；③导航仪内部故障；④倒车后视相关线路存在断路、短路等故障；⑤其他相关故障。

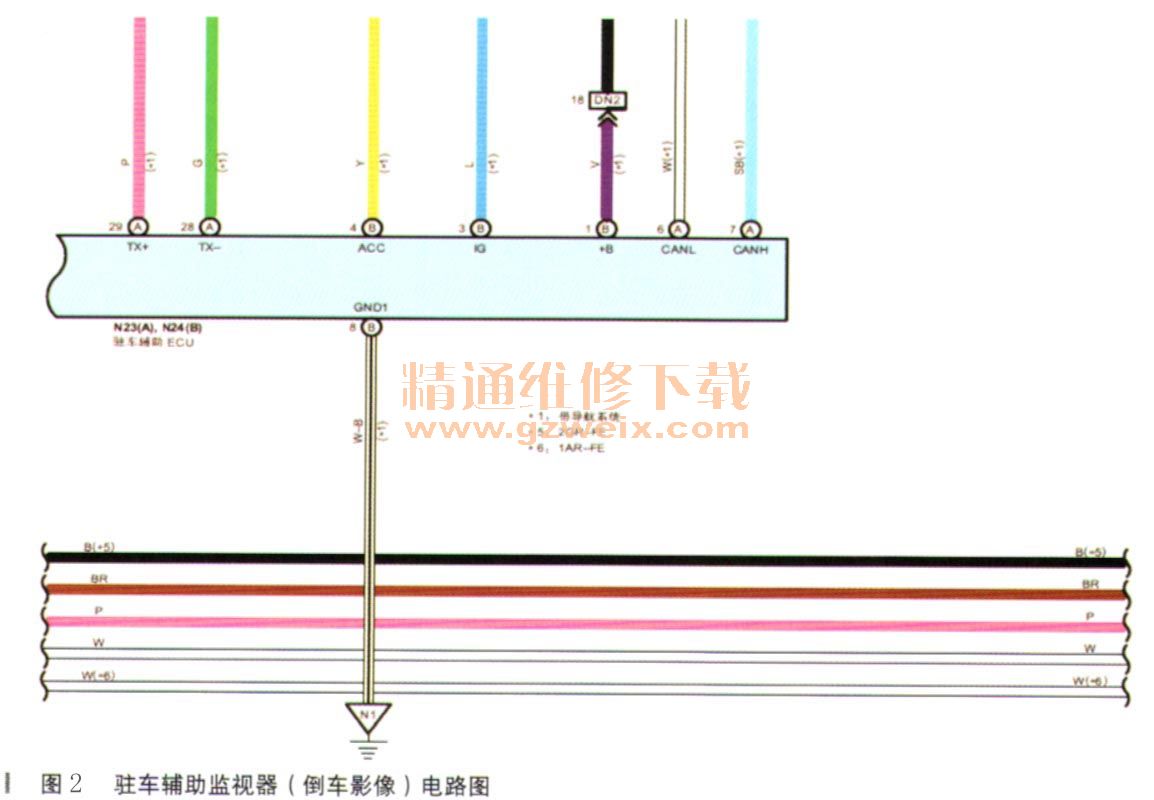

    首先检查驻车辅助ECU相关电源以及接地，测量N24连接器，1号针脚电压约为12.6V。打开点火开关，当置于ACC时，N24连接器4号针脚电压约为12.31V；当置于IG时，N24连接器4号针脚电压约为12.05V；测量N24连接器8号针脚跟车身间的电阻为0.3Ω。由以上检查说明驻车辅助ECU的电源和接地均无故障（以上检查电路图如图2所示）。于是拆下N23连接器以及T16连接器，测得T16-1与N23-19，T16-3与N23-39，T16-4与N23-40，T16-2与N23-20间的电阻均小于1Ω，并且各线之间不存在短路故障。检查两连接器无腐蚀氧化迹象，接触按压压力良好。询问作业技师反映，车辆进厂时倒车影响可以正常显示，无异常，而其作业维修时只拆装地毯相关部件，末拆装导航仪部件。难道是技师拆装地毯过程中，拔插连接器导致连接器针脚接触不良导致。于是查看线路图，与拆装地毯相关的连接器有XT2、X01、N01，电路如图3、图4所示。

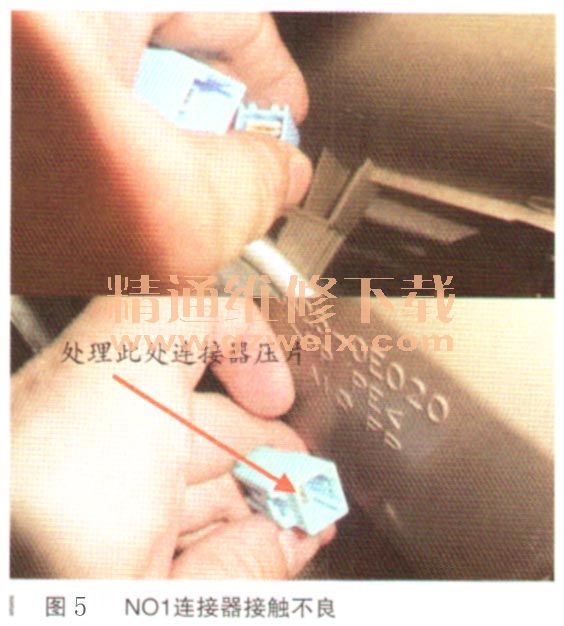

    故障排除：将倒车影像相关连接器以及各部件复位，换挡杆置于R档位，应用震动法晃动各连接器，发现当晃动N01连接器时，倒车影像有时恢复正常。拆下N01连接器重新调整连接器内部的压紧片（如图5所示），重新连接后，多次测试故障未再现，系统恢复止常。

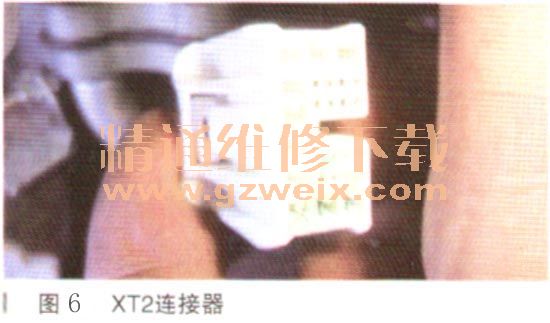

    故障总结：通过此故障告诉我们，在日常维修作业中，应该规范操作并且应该边维修边进行自检，防止不必要的人为故障；同样，关于倒车影像方面，还有一经常出现的故障，就是倒车影像屏幕黑屏，即XT2连接器（如图6所示）。由于此连接器所处的位置，客户经常将一些液态物品放置于后备箱，而洒漏流入此连接器导致腐蚀，使得驻车后视功能失效。以上为个人遇见的驻车后视系统的两个类似故障，仅供参考。
