丰田汉兰达发动机出现异响
来源:汽车与驾驶维修  作者:佚名  2017-06-15 09:34:14

    一辆行驶里程约11万km、车型为GSU45L,搭载2GR发动机的2011年丰田汉兰达运动型多功能车。用户反映:该车跑长途高速回来后发动机出现异响。

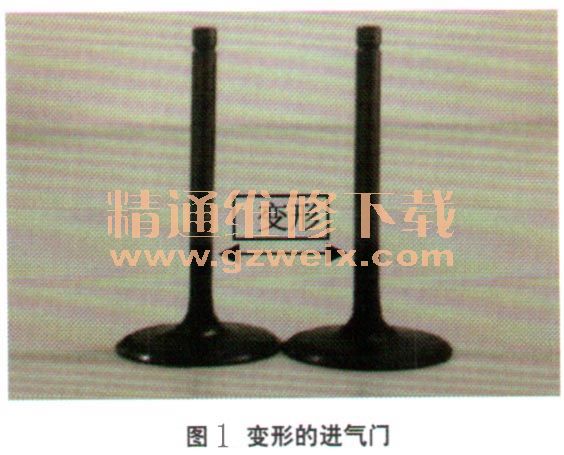

    检查分析:维修人员试车发现,该车发动机有哒哒的异响,且随着转速提高响声会变大。用听诊器检查,异响部位在2缸和4缸的进气侧。感觉是气门响,经用户同意决定对发动机进行解体检查。解体后按照大修的标准对零件进行测量,曲轴方面,主轴颈,曲柄销直径都在正常范围内,圆度圆柱度油膜间隙也在正常范围内;气缸方面,活塞直径、缸径都在正常范围内,气缸圆度圆柱度也在正常范围内。检查气门挺杆,气门摇臂,正常。将气门按顺序一个一个拆下,发现2缸进气门有轻微的弯曲变形(图1)。问题终于找到了,是气门变形使其动作不灵活导致发出哒哒的声音。

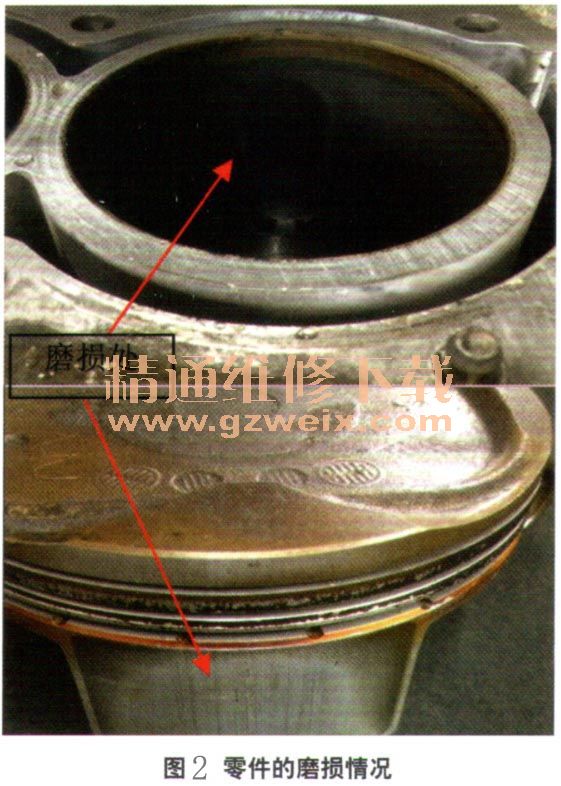

    更换全部气门后试车,发现还是有哒哒的声音,只是声音比以前小了一点。再次解体发动机检查,发现2缸和4缸的活塞和气缸都有明显的磨痕(图2),针对这一区域进行测量,发现活塞与气缸的间隙达到0.25 mm,远大于其上限0.06 mm。显然上次找到气门问题后,由于心急没有认真测量零件的尺寸。

    故障排除:更换发动机中段,试车确认故障排除。
    相关资料:2009年丰田汉兰达原厂维修手册(全六册)

关键词:汉兰达 配合间隙
