一辆行驶里程约13万km、搭载5GR发动机的2010年丰田锐志轿车。用户反映：该车发动机故障灯亮。

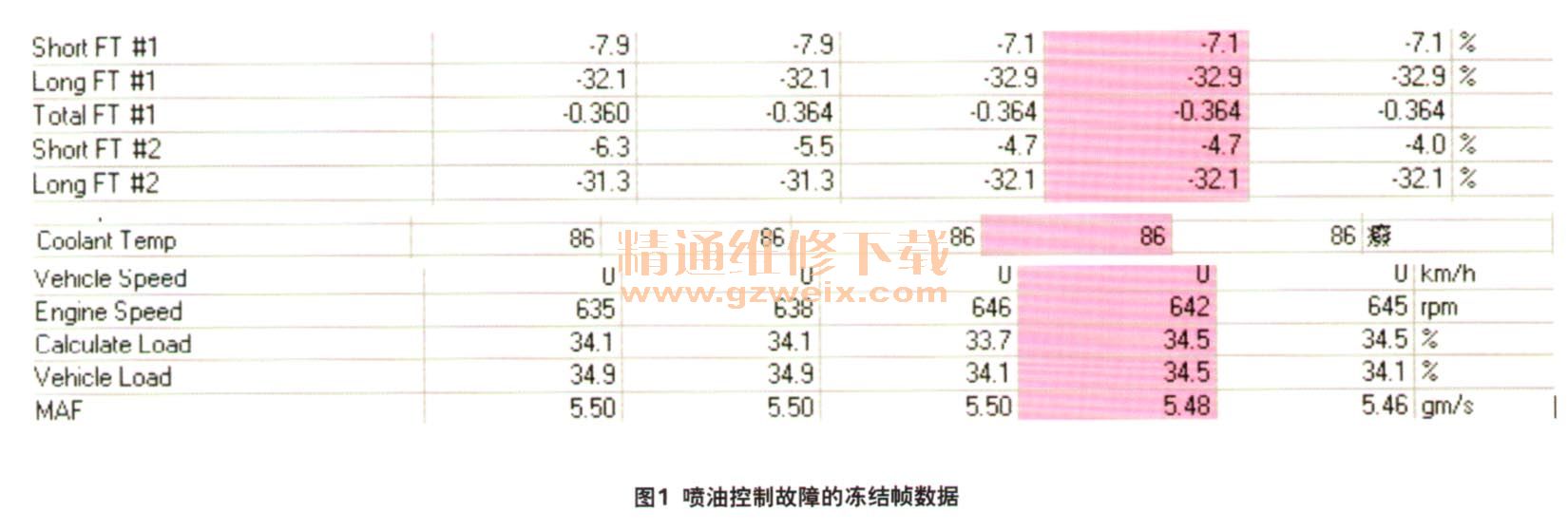

    检查分析：维修人员检测发动机控制单元，发现故障码P0172—系统过浓（B1）；P0175—系统过浓 （B2）。查看冻结帧数据（图1），故障码出现在怠速时，喷油修正量过大，且空气流量明显高于正常值，说明空气流量计失效的可能性较大。

    发动机怠速运转时观察喷油修正量数据，仍然过大。替换空气流量计后，喷油修正量立即恢复正常。
    故障排除：更换空气流量计，故障排除。

    相关资料：2010年一汽丰田锐志REIZ GRX131-132电路图
