一辆行驶里程约11万km、配备智能进入和启动系统,搭载2GR-FE发动机的2009年丰田汉兰达。车主反映:该车发动机无法启动。
故障诊断:接车后首先试车验证故障现象,按下启动开关,发动机无法启动,用万用表测量蓄电池电压,为6.7V,建议客户先更换蓄电池再做进一步检查,客户表示同意。更换上新的蓄电池后,踩下制动踏板,启动开关上的指示灯为绿色,按下启动开关时,组合仪表背景灯闪烁了一下,随即熄灭,并且启动开关上的指示灯变为唬泊色,并持续闪烁,此时防盗指示灯熄灭,启动机不运转。根据该车的故障现象,初步判定操作启动开关不能切换电源模式,从而导致发动机无法启动。利用故障检测仪的手动选择功能进入智能进入和启动系统,按下启动开关,试着切换电源模式,读取相关数据流(表1),发现“IG2 Status”始终显示为OFF,由此判断故障部位可能是IG2继电器及其相关线路。

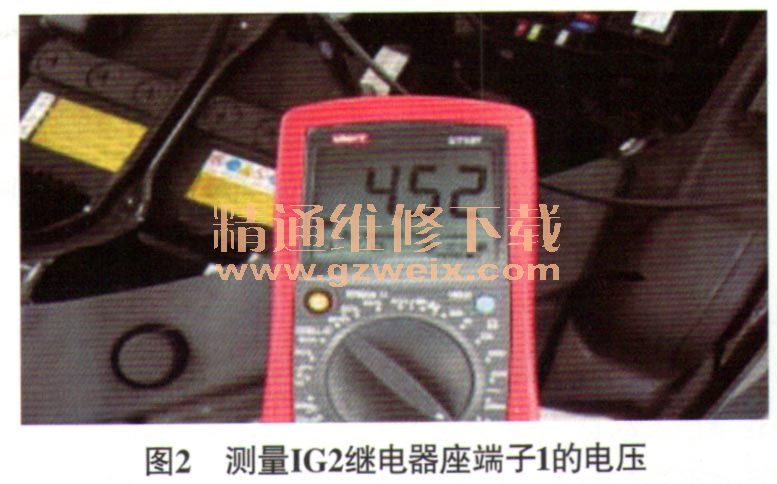

打开发动机室熔丝盒盖,拔下IG2继电器,参照维修手册IG2继电器端子布局(图1),在IG2继电器端子1与端子2之间施加蓄电池电压,同时测量端子3与端子5之间的电阻,小于1Ω,正常;断开端子1与端子2之间施加的蓄电池电压,测量端子3与端子5之间的电阻,为∞,正常,排除IG2继电器有故障的可能,将故障点锁定在IG2继电器控制线路上。重新安装IG2继电器,用1根导线将IG2继电器端子1引出,用万用表测量IG2继电器端子1的电压,按下启动开关,测得的瞬时电压为4.52 V(图2),正常情况下,应为蓄电池电压,由此判断故障出在IG2继电器控制线路上。
查阅相关电路,得知IG2继电器座端子1与主车身ECU导线连接器D6端子11相连,测量此段线路的导通性,导通良好,无虚接现象。测量主车身ECU的供电和搭铁,未见异常,至此怀疑主车身ECU内部故障。由于主车身ECU价格比较贵,不能冒然订货更换。尝试替换上同款车型的主车身ECU,用故障检测仪读取智能进入和启动系统相关数据流,按下启动开关,试着切换电源模式,“IG2 Status”能够在ON和OFF之间转换。踩下制动踏板,按下启动开关,发动机顺利启动。
故障排除:更换主车身ECU后试车,发动抓启动正常,故障排除。
