雪佛兰赛欧转向灯无法工作
来源:本站整理  作者:佚名  2013-08-24 13:40:09

    一辆雪佛兰赛欧轿车。该车转向灯不工作。
    故障维修:
    1)查阅图1-26所示的转向信号和危险警告灯电路图,检查熔丝盒中的熔丝,发现熔丝F21、F1熔断,更换新的熔丝后,向右打转向或开危险警告信号开关时熔丝立即熔断。

    2)关闭危险警告信号开关后断开转向开关,测量转向开关的线束插头8号、9号针脚的对地电阻,发现8号针脚对地短路(电阻为0. 5Ω) , 9号针脚对地电阻为7. 6Ω。
    3)断开危险警告信号开关,测量8号针脚的对地电阻为0. 5Ω,断开左前脚底旁边的X1和X5插头,测量8号针脚的对地电阻仍为0. 5Ω。
    4)断开仪表插头,测量8号针脚的对地电阻为0. 5Ω,由此判断右前翼子板上的转向灯可能对地短路。

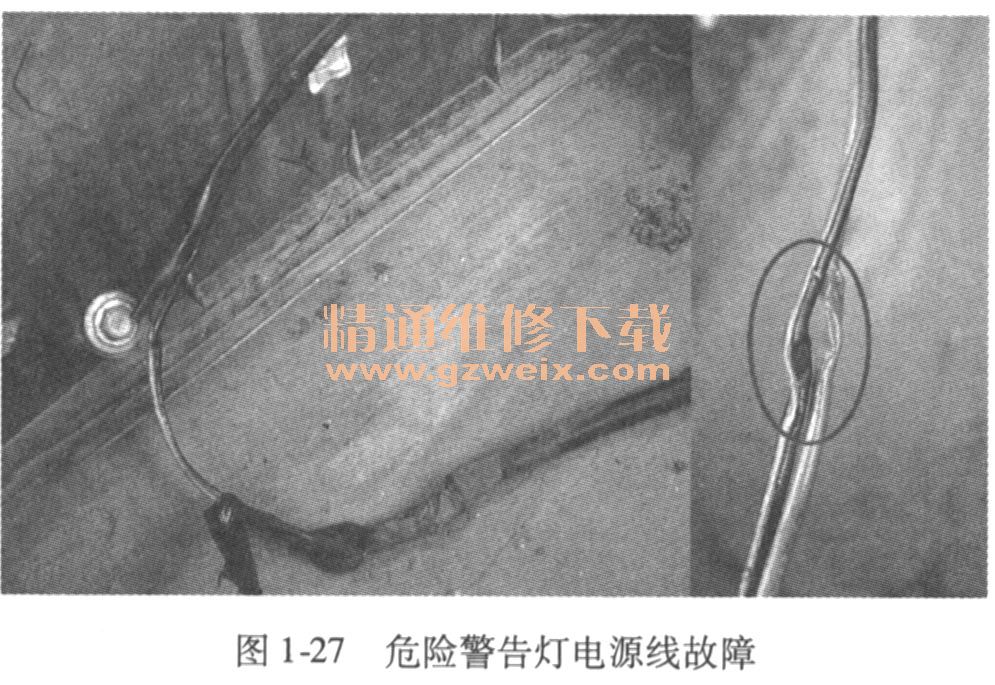

    5)拆下右前翼子板处转向灯,测量黑绿线的对地电阻为0. 5Ω。最终发现该线路在蓄电池底部短路(见图1-27)。

   故障解决:
修理线束后故障排除。
