一辆行驶里程约14万km,搭载1.8 L DVVT发动机的2009年雪佛兰科鲁兹轿车。用户反映:该车发动机故障灯亮。

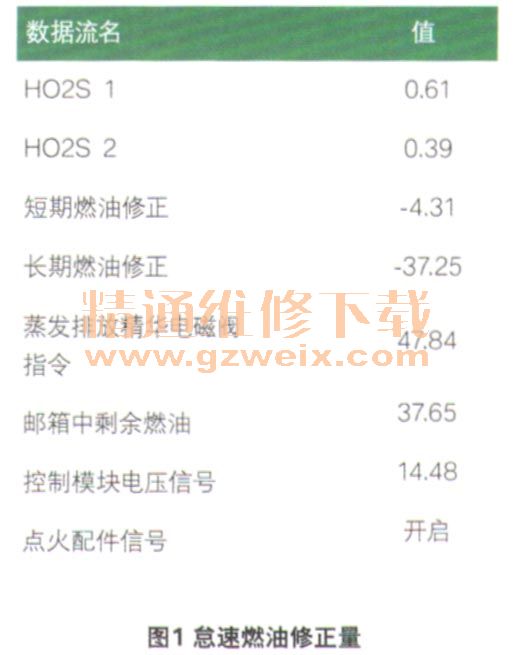

检查分析:维修人员检测发动机控制单元,发现故障码P0172—发动机混合气过浓。发动机怠速运转时观察数据流,发现长期喷油修正量高达-37.25%(图1)。由于注意到炭罐电磁阀的开度指令达到了47.84%,在发动机怠速运转时,出现这种情况是很不正常的,所以决定先断开炭罐气管再进行观察。
相关资料:2009年雪佛兰科鲁兹原厂维修手册

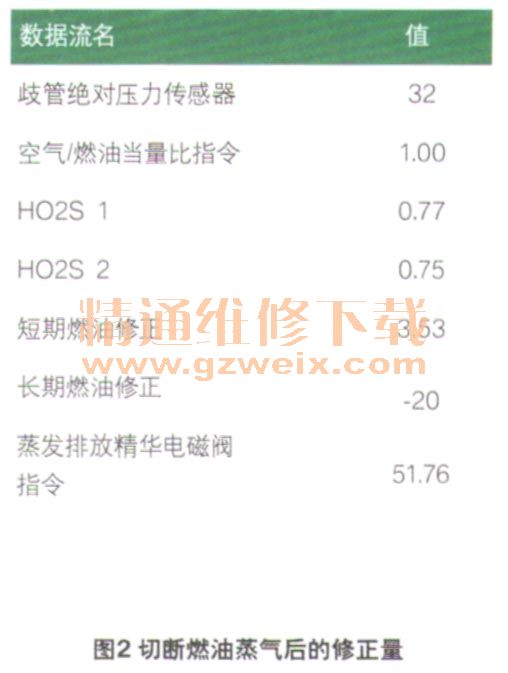

断开炭罐气管与进气歧管的连接,然后将进气歧管上的管口堵住,这样便断绝了燃油蒸气进入的可能。经过这样的处理后,喷油修正量有所降低(图2),说明在此之前,的确是有燃油蒸气进入了进气歧管。这时出现了2个疑点,一是为何怠速时炭罐电磁阀的开度指令会如此之大,二是为何在没有额外燃油进入进气歧管的情况下,喷油修正量仍然是负值。它们之间是否存在着某种联系?
为了回答上面的问题,有必要了解一下炭罐电磁阀开度的控制方式。油箱中的燃油蒸发后,被炭罐中的活性炭吸附。为了使这一过程能够不断地进行下去,需要利用一切机会来让活性炭恢复活性。发动机控制单元在不影响发动机运转的前提下,开启炭罐电磁阀,从而利用进气歧管与外界空气的气压差,在炭罐内形成吹洗气流,使活性炭恢复活力。由此可见,电磁阀开启的前提条件是不影响发动机的正常运转。

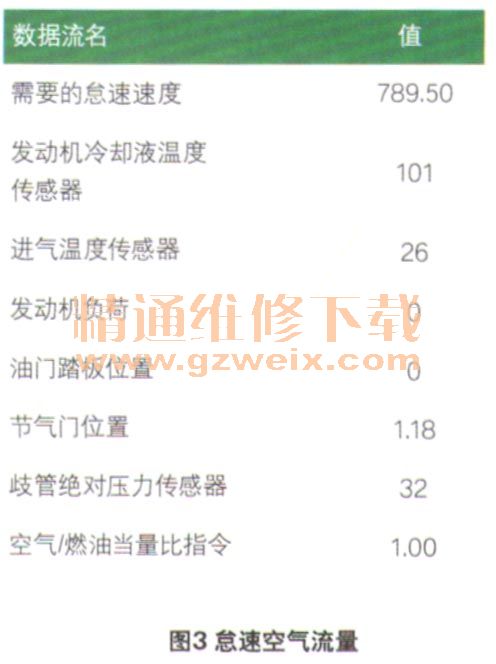

眼下的情况是,炭罐电磁阀的开启已经影响到了发动机的正常运转。这有一种可能性,就是发动机控制单元得到了错误的怠速负荷信息。观察发动机的负荷数据,发现此时的空气流量为0 g/s(图3),这就难怪发动机控制单元会发出错误的电磁阀控制指急
断开空气流量计的插接器后,空气流量仍然是0 g/s,但奇怪的是喷油修正量和炭罐电磁阀开度都出现了变化(图4)。难道是空气流量计并没有损坏,而是线路有问题吗?转念一想,空气流量计除了测量进气量外,还担任进气温度测量的任务。所以当进气温度数据也取消后,相应的控制参数随着改变也就不奇怪了。由此判断,还是空气流量计失效了。
故障排除:更换空气流量计,试车确认故障排除。
