一辆行驶里程约2万km的2017年雪佛兰科沃兹轿车。用户反映:该车雨刮器不能工作。
检查分析:维修人员接车后首先进行试车,发现雨刮器低速挡不能工作,检查雨刮器熔丝发现已经熔断。更换熔丝后雨刮器可以正常工作,但是工作几下后,速度就越来越慢,后来就不动了,此时查看雨刮器熔丝再次熔断。由此看来,线路中应该存在短路的地方,造成熔丝熔断。
查看相关电路图后得知,雨刮器低速运行时,电流从熔丝F26AD进入到雨刮器开关,然后通过开关内的触点到达发动机舱熔丝盒中的雨刮器继电器,经过继电器的常闭触点,到达雨刮器。维修人员拔掉雨刮器继电器和熔丝F26DA,测量继电器30号端子到搭铁间的电阻,发现无论雨刮器开关是打开还是关闭,电阻都是0.3Ω,说明存在短路。分别在雨刮器继电器30号端子和熔丝F26DA下游端插接器各连接1个试灯,试灯另一端连接B+。连接在继电器30号端子的试灯一直点亮;连接在熔丝F26DA的试灯,在打开雨刮器开关时才会点亮。以上测试说明,短路的位置在雨刮器开关至雨刮器继电器之间。
此段线路从驾驶舱延伸至发动机舱,中间经过X202插接器。这个插接器可以看成中间节点,将其断开后进一步判断短路位置。当断开X202插接器时,连接继电器30号端子的试灯熄灭,而打开雨刮器开关后,连接在熔丝F26DA的试灯却能被点亮,这说明短路的位置在X202插接器到雨刮器开关之间。

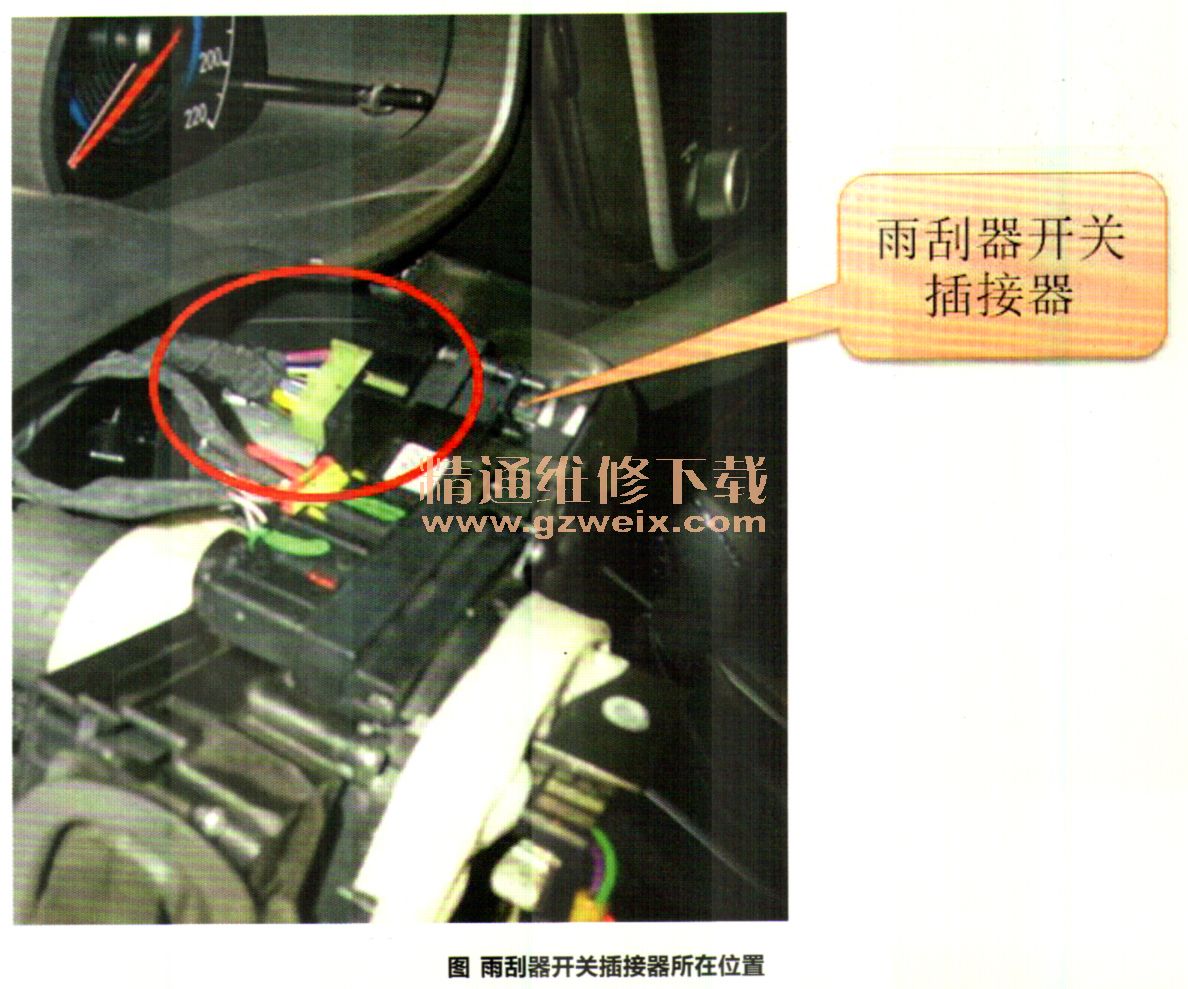

此段线路在仪表板线束中,用手晃动相关线束,试灯依然点亮。这部分线路中还包括了雨刮器开关,将雨刮器开关的插接器断开后,短路消失(图1)。维修人员仔细检查插接器及相连接的线束,发现插接器根部附近的导线有磨破的痕迹,这应该就是短路的位置。
故障排除:习容线束进行重新包扎并合理布线后试车,故障排除。
