一辆行驶里程约3.2万km的2011款英菲尼迪EX25。该车在做完保养后第二天，倒车时发现中央显示器后视监视不工作（车辆维护前后视监视使用正常）。

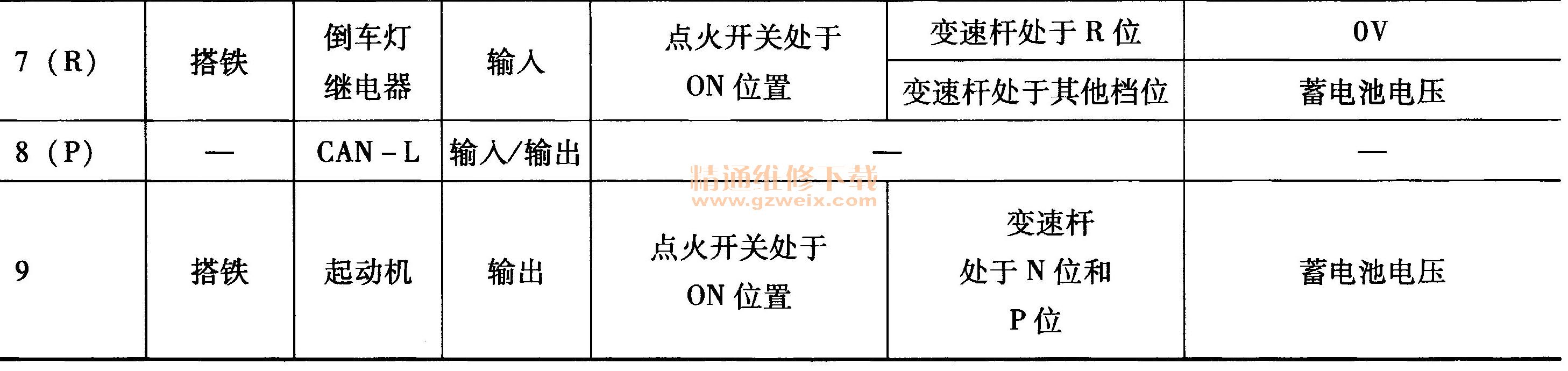

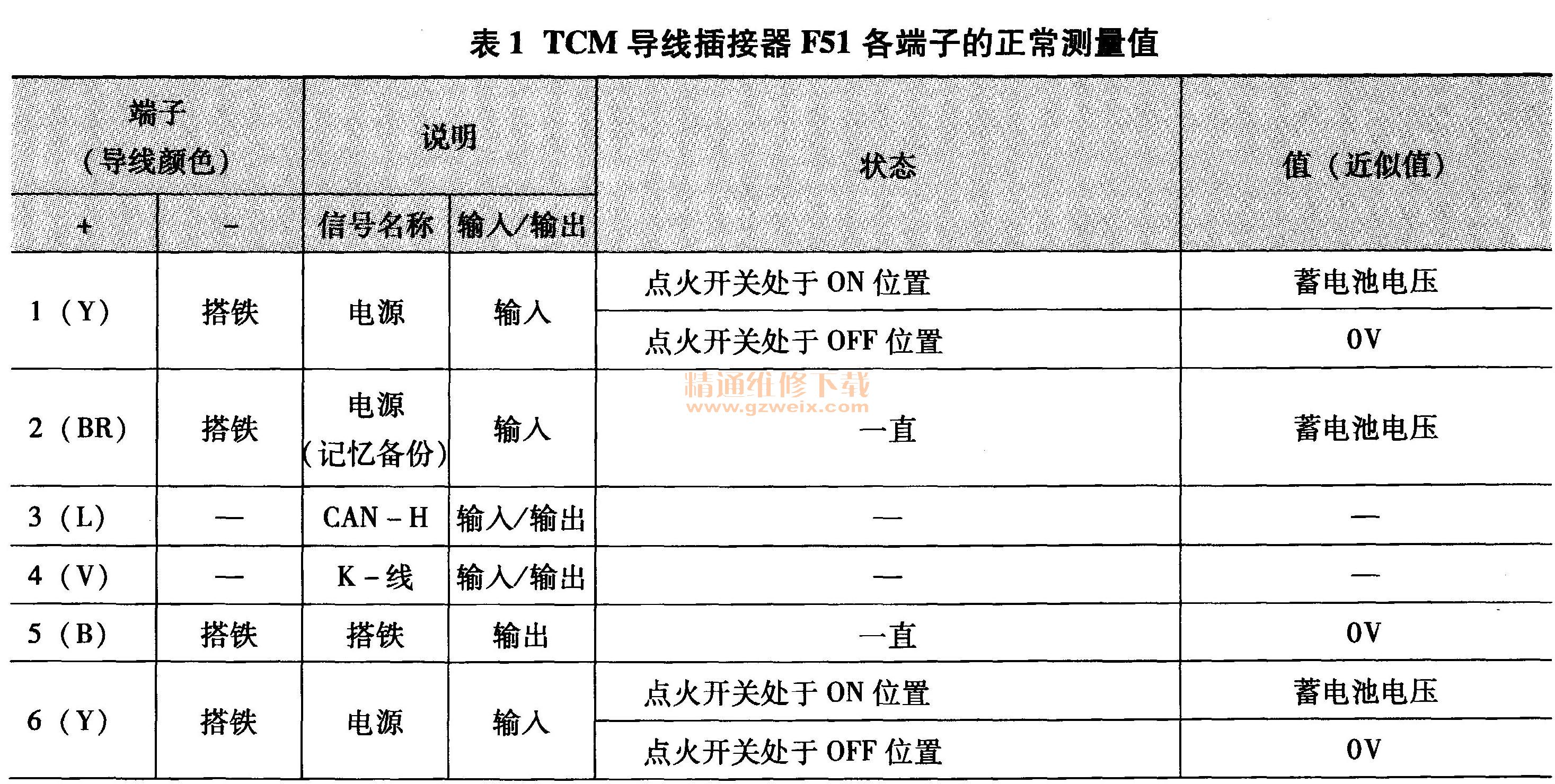

    故障诊断：接车后首先验证故障现象。变速杆入R位，仪表板上的档位显示正常，但中央显示器后视监视无任何反应；按“CAMERA”键，中央显示器能显示后视图像，但是观察倒车灯，倒车灯不亮。用CONSULT-III对车辆各个系统进行检测，无故障码存储，监控TCM数据中的各档位指示情况，正常；如图1所示，检查熔丝盒（J/B）中的4号熔丝，未熔断；测量倒车灯继电器（位于音响主机后部）的端子1、端子3与搭铁之间的电压，点火开关位于ON位时，电压为蓄电池电压，正常；测量倒车灯继电器端子2与搭铁之间的电压，点火开关位于任何位置、档位在任一挡时，电压始终为蓄电池电压（正常情况下，点火开关位于ON位，变速杆在R位时，电压应为0V）；当断开TCM导线插接器F51时，该电压为0V （TCM导线插接器F51各端子的正常测量值见表1）。根据检测结果分析，导致故障发生的可能原因为倒车灯继电器控制线与常电源线短路，或者TCM内部短路。




    断开蓄电池正负极和TCM导线插接器F51，测量导线插接器F51的端子7与倒车灯继电器的端子2之间线路的导通性，正常，且与电源线和搭铁线之间无短路现象，据此将故障锁定在TCM内部。拆下自动变速器阀体，测量导线插接器F51的端子7与端子2（常电源端子）之间的电阻，为7. 2 Ω（图2），正常情况下，这两个端子应不导通，检查TCM导线插接器，无短路情况，据此确定TCM内部短路。

    故障排除：更换TCM后试车，故障排除。
