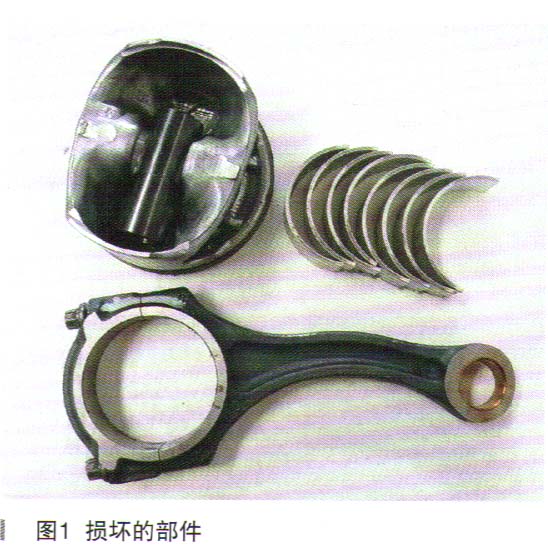

故障现象：因雨天行驶至积水较深路段时导致发动机进水后熄火，之后又尝试再次启动车辆，结果以失败告终。车辆拖到我厂维修，经过对气缸、进气管路、中冷器、排气管等部位排水后又更换空气滤清器和火花塞，然后启动发动机，顺利着车，但着车后发现在燃油高压泵附近有明显异响。再次拆下火花塞检查，发现第4缸的活塞高度明显低于其余3个缸。征得客户同意解体发动机，更换损坏配件（如图1所示，拆解发动机后发现除第4缸连杆弯曲外，4个气缸的连杆瓦均有轻微拉伤）后，启动车辆，启动机转动有力，听声音缸压也比较正常，可丝毫没有着车的迹象。大修前着车顺利，大修后丝毫没有着车迹象。

    故障诊断：首先连接诊断仪，对全车模块进行扫描，并没有故障码存在。打开点火开关不启动车辆时读取发动机数据流，未见异常。在启动车辆时查看发动机数据流，发现发动机转速为0，发动机转速是由曲轴位置传感器信号经发动机控制模块计算而来。而触发点火和喷油的基础信号就是曲轴转速，所以解决曲轴转速信号问题，不着车的故障也就迎刃而解了。此发动机曲轴位置传感器为霍耳式，传感器信号由位于曲轴后油封和飞轮之间的曲轴位置传感器磁阻环触发。初步判断导致发动机转速为。的原因有：

      （1）曲轴位置传感器本身故障；

      （2）曲轴位置传感器磁阻环故障；

      （3）曲轴位置传感器线路故障；

      （4）发动机电脑故障。

    接下来再次确认发动机线束安装过程中相关插接、搭铁、电源部分均无问题，在打开点火开关的状态下拔下曲轴位置传感器插头测量三根导线，一个搭铁，两个5V电源，无异常。经过仔细考虑一拆一装不太可能导致曲轴位置传感器损坏，最有可能损坏的部件是曲轴位置传感器磁阻环，它有可能因放置不当而磁性减弱。尽管更换此部件需要拆下动力总成后再分离发动机和变速器。可是更换（磁阻环经检查和原车配件号一样，并不是全新的，问配件部门是从英菲尼迪车发动机上拆下来的还是从奔驰车的发动机上拆下来的，说配件供应商也是从另一个部件供应商那找的件，说不清楚）完毕后启动车辆，发动机转3-4s就戛然而止。经检查蓄电池电量充足，排除是蓄电池亏电造成的。发动机控制模块也无故障码存在。可在启动过程中查看发动机数据流，发动机转速在240～300r/min之间波动。

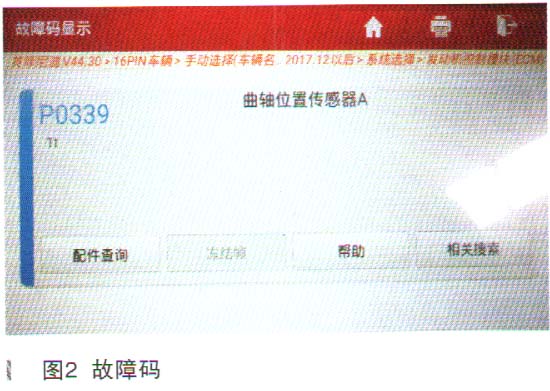

    换曲轴位置传感器磁阻环之前无发动机转速信号，换完后虽然不能着车但却有发动机转速信号，这样一来似乎就可先不考虑是磁阻环的问题了。经过咨询维修界同行，了解到此发动机的曲轴位置传感器确实是有损坏，因而更加信心满满地又更换了一个曲轴位置传感器（下线的那种），装车后启动车辆，第一把没着车，第二把着车了。再反复试验，只有一次启动一把着车的情况，总体是启动越来越困难，要打好多次才能着车。读取发动机控制模块故障码，有P0339曲轴位置传感器A故障码，如图2所示。又怀疑这个曲轴位置传感器不行，继续又换了一个，无明显改观。考虑到这两个产品可能同时具有瑕疵，经过多方周折，终于订到一个原厂配件，装车后经过试验确实比前面两个要好，但启动也还是不太正常，P0339也还出现，多数启动两次才能着车。

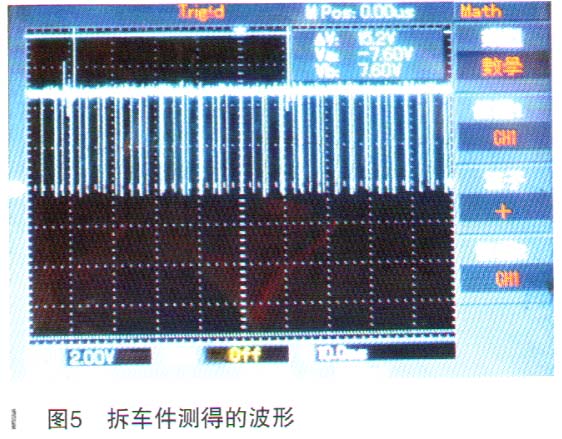

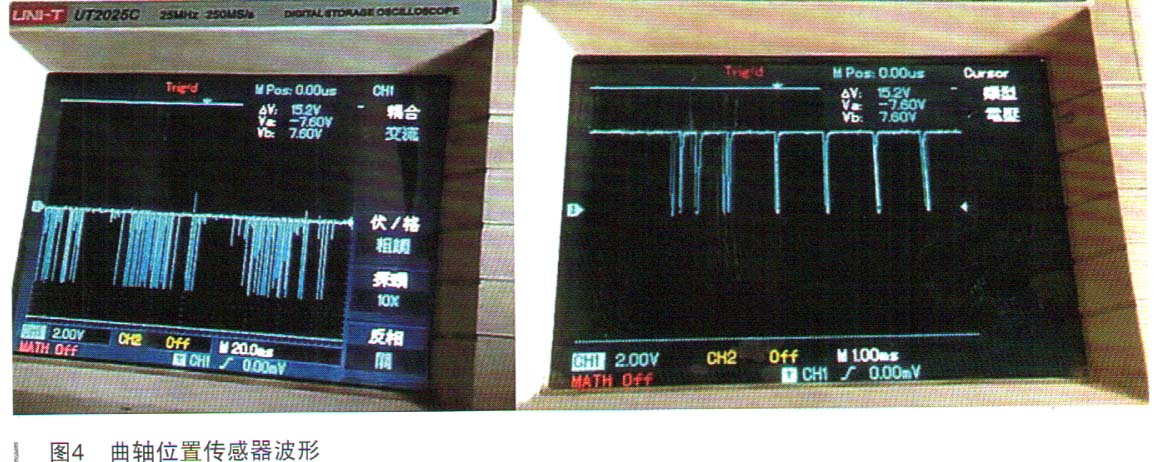

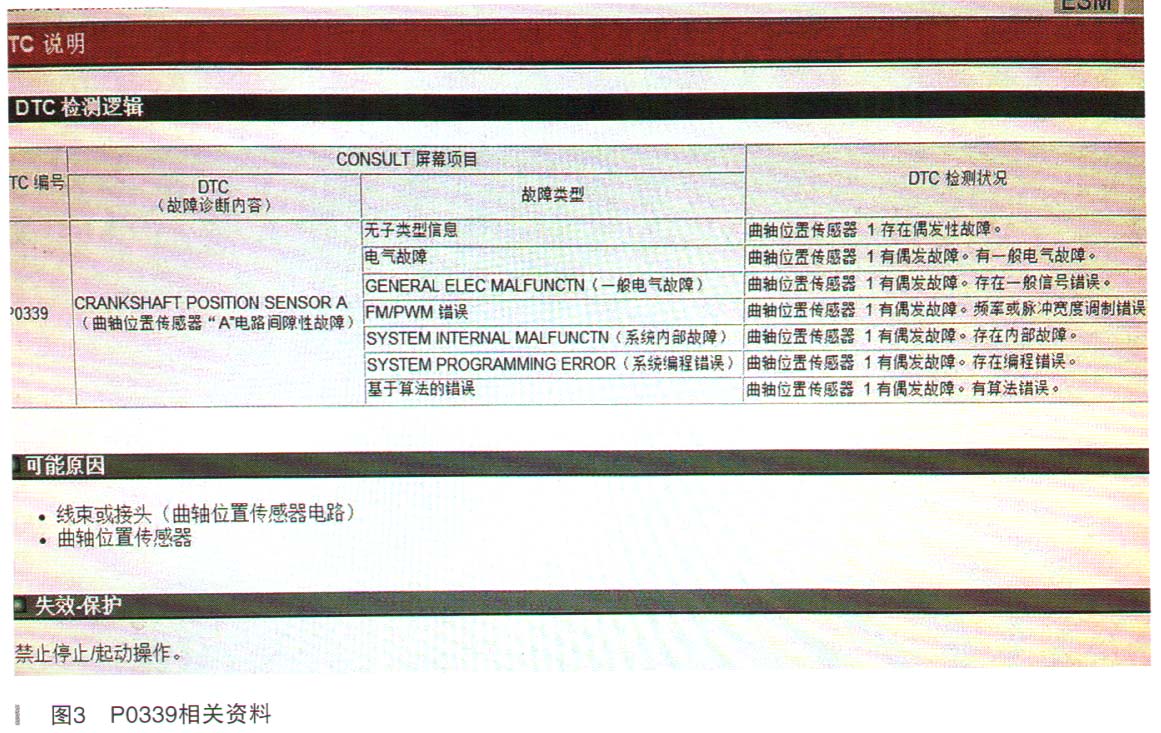

    这样反复换来换去真有些盲人摸象的感觉！找来P0339的相关资料（如图3所示），得知P0339的准确描述是曲轴位置传感器A电路间歇性故障，而其故障原因指向均和曲轴位置传感器和其线路有关。随着时间的推移，离约定的交车时间也越来越近，接下来若再有反复，会直接导致不能按时交车。所以这次必须找到故障根源，一次排除故障。为了更形象具体地再现故障，找来示波器，在着车时测得曲轴位置传感器波形（如图4所示），发现信号存在缺失情况。而造成信号缺失的原因，直观感觉是曲轴位置传感器磁阻环缺齿。可故障码指向是曲轴位置传感器。从简到繁的角度，这回也应该先排除曲轴位置传感器。接下来又换了一个曲轴位置传感器拆车件，装车后却完全不能着车了，测其波形，明显有些乱糟糟的样子（如图5所示），更不正常了。
