比亚迪秦多个故障亮故障检修
来源:本站整理  作者:佚名  2018-09-16 10:18:37

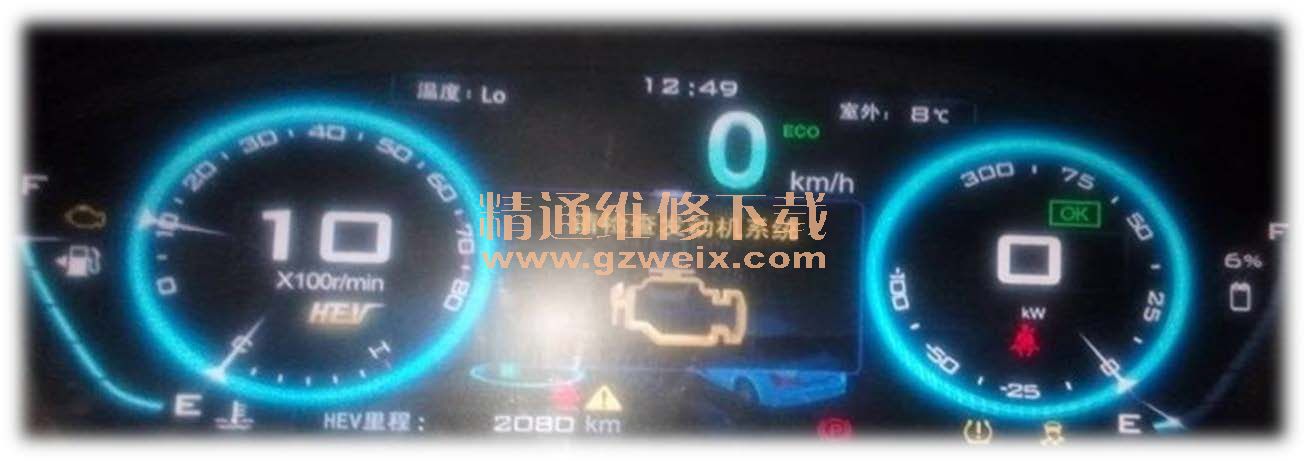

一辆2014款秦。该车辆启动后仪表提示请检查发动机系统、请检查档位系统。


原因分析:
1、发动机电喷故障或机械故障;
2、档位系统故障或通讯故障。
维修指导:
一、发动机故障检修步骤:
1、发动机ECU故障码为:P0342 凸轮轴传感器低电压故障,无法清除;
2、测量相位传感器1/3号针脚之间有5V电压,正常;
3、用新的传感器替换,故障依旧,确定线路或者ECM问题;
4、因ECM故障率较低,先从线路测量,拔下ECM接插件发现,44号针脚变形,查看线路图正是相位传感器的信号输出端子,处理后试车,故障排除。



二、档位故障检修步骤:
1、根据仪表提示及诊断设备,发现驱动电机控制器、档位控制器都报与P档控制器通讯故障;
2、P档控制器亦显示系统无应答;
3、检查P档控制器接插件,测量电源、搭铁都正常,但CAN-H和CAN-L电压都为0V,异常;
4、此电压是经过2#CAN转接器提供,因为转接器在多媒体后面,不方便测量,先从其他地方着手。
P档控制器属亍ECM网,测量ECM其他模块CAN电压,正常;
5、怀疑为2#CAN到P档控制器之间的线路故障,一般为接插件部位问题,检查发现GJ16/KJ18接插件松动,重新插接,故障排除。

维修小结:对亍电器类故障,要熟练运用电路图并能和实车进行对应。
