一辆比亚迪秦EV。该车无法上OK电，仪表提示“请检查动力系统”。
故障分析： 1、动力电池及BMS故障； 2、高压配电箱故障； 3、线路故障。

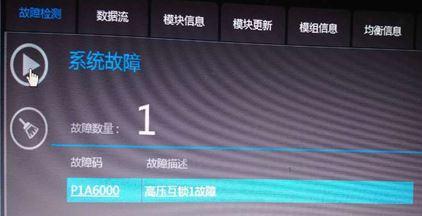

维修指导： 1、用VDS1000对整车扫描，读取到BMS中报“高压互锁1故障”；

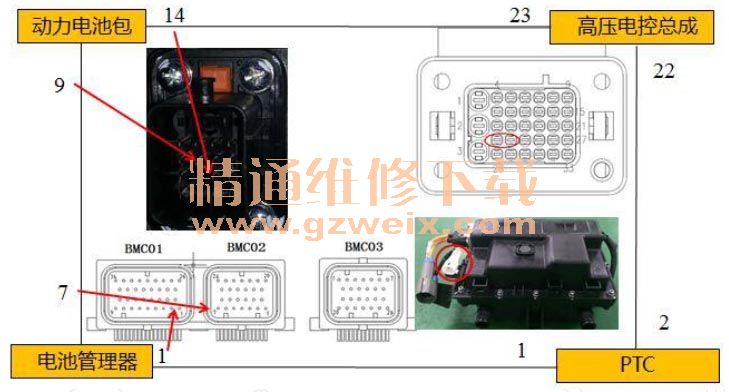

2、确认是互锁回路出现断路导致还是BMS内部故障误报，即测量BMS的BMC01-1针脚（W线）与BMC02-7针脚（W线）是否导通，结果为导通，判定为BMS内部故障；
3、更换BMS幵根据原车BMS进行容量及SOC标定后，试车故障排除。





维修小结：
1、对亍高压互锁故障，首先确认是真互锁还是BMS误报：通过测量BMC01-1针脚（W线）与BMC02-7针脚（W线）是否导通来确认；
2、更换电池管理器，需要根据原车BMS进行容量及SOC标定。
