故障现象:全新一代唐DM,客户到店报修该车行驶中报EV受限,伴随空调不制冷,并且自动切换到HEV发动机运转状态,如下图:
原因分析:
1、电动压缩机故障
2、前驱动电机控制器内部故障
3、电池PTC故障
4、线路或保险故障等
维修过程:

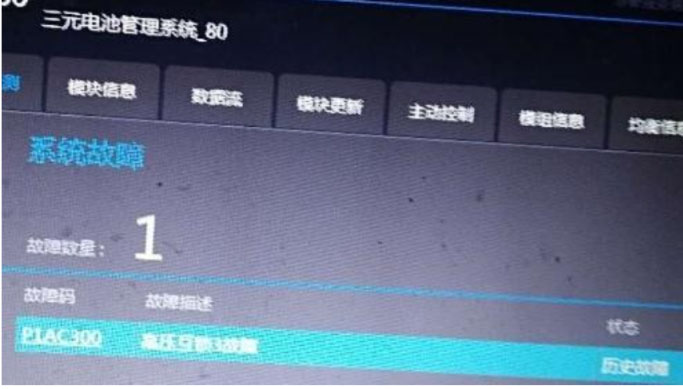

1、电脑检测发现BMS系统报P1AC300:高压互锁3故障,如下图:
2.检测ACC空调压缩机控制器系统报B2ABO49电流采样电路故障,如下图:
3、用VDS读取整车各模块软件版为最新程序。
4、把所有系统清除故障码后对车辆重新上电,故障依旧。
5.测量ACC空调压缩机控制器
数据流发现异常如下图:
6、根据
数据流分析,压缩机负载电压为2Y,负载电流为OA,说明没有高压电到压缩机。
7、断开前电控上的压缩机、BSG的高压插接器,测量压缩机1、3号配电端口无高压电输出。上图示例:高压直流输出
