故障描述:车辆行驶过程中仪表偶发性提示车辆网络故障等多个故障灯报警
故障分析:

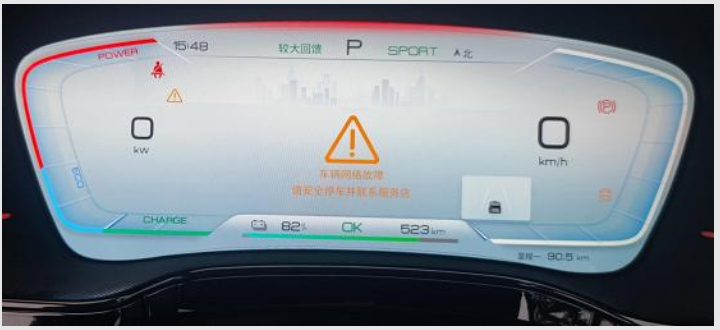

车辆连接VDS,车辆多个模块报网络通讯故障。 车辆故障复现时， 车辆仪表提示车辆网络故障：
故障方向锁定在CAN网络故障； 通过查看电路图
OBD接口定义， 分别测量各网络CAN线电压都如下(正常)。
3-11(车身网):CAN-H:2.74V CAN-L:2.36V
6-14（ 底盘网） ： CAN-H:2.83V CAN-L:2.22V
1-2(智能进入网)： CAN-H:2.59V CAN-L:2.44V
12-13（ 能量网） ： CAN-H:2.82V CAN-L:2.16V
排查步骤:

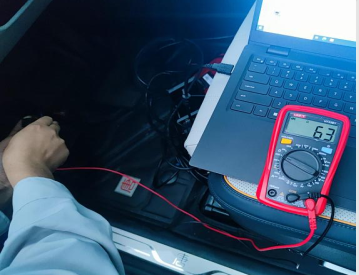

分别测得各个网络终端电阻阻值， 发现1-2号端口（ 智能进入网） 终端电阻阻值为63欧， 查看网络拓扑图得知，智能进入网有三个终端电阻（ 分别在左域， 右域， 一个外挂电阻)， 所以确认智能进入网终端电阻阻值异常。
注： 外挂终端电阻在
OBD检测口旁， 在网络拓扑图没有标注。
OBD口智能进入网通过连接外置can盒， 并联can盒里面电阻， 故障立马消失。
通过
OBD口排查和VDS检测， 确认为智能进入网其中一处终端电阻异常。
考虑过店端有更换过右域， 首先排查外挂电阻。

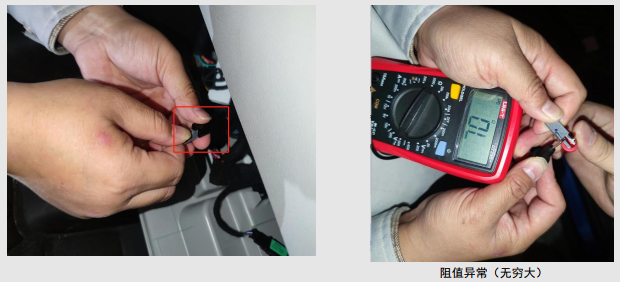

检查外挂电阻测的阻值无穷大异常（正常为120Ω）
最终判定为外挂电阻导致故障。 （更换外挂终端电阻， 整车故障排除）
