故障现象: 电量正常情况下,秦有时偶发出现EV自动跳HEV, 无故障码,断电重启后恢复正常。
检修步骤:
1、 故障发生时,在不断电的情况下先读取驱动电机控制器及发动机电脑的
数据流,如IGBT温度上升过快≥100℃,发动机启动后,冷却液温度低35℃左右,则为冷却水循环不正常,需对电动水泵进行检查;
2、在保持车辆不断电的情况下,将车开上举升机, 支撑起车辆;
3、 拆卸右前底盘部位护板, 找到电动水泵位置,如下图:
4、在故障时检查电动水泵的进出水管有无压力,并手摸电动水泵感觉是否有震动。如电动水泵无震动或水泵进水管有压力,出水管无压力,则冷却水未循环;
5、拔掉水泵接插件,进一步检查电动水泵供电及接地线路是否正常(正常供电9~16V),不正常则检查外围线路;
6、 若电动水泵供电及接地线路正常, 则更换电动水泵处理。

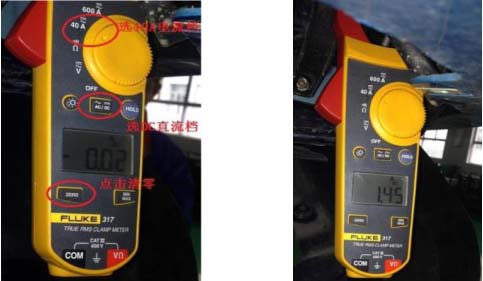

附: 用钳形电流表测量电动水泵的工作电流正常范围为1.2±0.3A(注意选好量程DC-40A, 点清零按钮后进行检测):
