原因分析：

    1、窗控系统供电接地故障

    2、窗控系统开关故障

    3,窗控系统LIN线故障

维修过程：

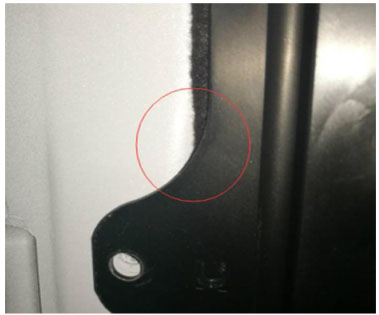

    1、用解码仪读取系统故障码、数据流及动作测试，发现数据流未释义，数据流无法读出，无动作测试功能。用万用表测量各升降开关电压，检查根据电路测量发现供电、接地正常，摇动左前门与地板线束、右前门与地板线束、左后门线束与地板线束、右后门线束与地板线束连接处，晃动时没有变化。初步排除电压低及线路连接处接触不良，考虑到近期雨量较大，对可能进水的插头进行检查，未发现进水痕迹。

    2、怀疑左前门开关故障，互换正常车辆左前门开关测试，故障依旧。

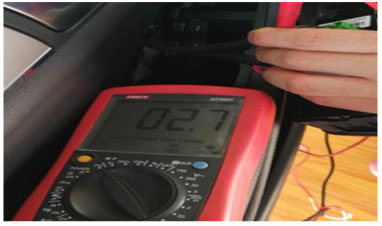

    3、因窗控系统通讯方式为LIN线通讯，结合断电复位之后能分别控制玻璃升降、背景灯闪烁等因素，符合LIN线故障现象。于是对LIN线进行测量，根据电路图左前门玻璃升降开关7号针脚应为灰色（实际颜色为绿红）测量电压为OV,测量对地电压为2.7欧姆。

    4.验证7号针脚是不是LIN线，对其他三道门窗LIN线进行测量（灰色），测量得知其他三道门窗LIN线与该线导通，验证该线是LIN线（也可与左前门玻璃升降器处LIN线测量确认）。因LIN线排查故障时要考虑到LIN节点主从关系，对LIN线节点进行初步分析如下：通过拉低电压信号调制出LIN信号，与其他模块进行通讯。

    5.逐个拔除各门插头，拔除其他3门插头，故障依旧，拔除左前门A柱饰板内的顶棚线束插头故障消失。至此，锁定故障部位为顶栩线束。拆开内顶检查，发现天窗左右排线不合理导致压线。对线路进行包扎重新处理排线故障排除。



维修小结：

    1、一个LIN网络由一个主节点以及一个或多个从节点组成，所有节点都有一个通讯任务。该通讯任务分为发送任务和接收任务，主节点还有一个主发送任务。

 2、对于LIN网络故障，短路可逐个拔除相关线速插头、断路可飞线测量。
